Bei der Lieferung des STÉRILOR muss die Vollständigkeit des gelieferten Materials
unbedingt geprüft werden.
1.
Das Versorgungsgehäuse
1.1.
Bringen Sie den Befestigungswinkel an der Wand an.
1.2.
Achten Sie darauf, dass Sie einem Ort auswählen, an dem keine große
Feuchtigkeit vorherrscht.
2.
Die Elektrolysezelle
2.1.
Diese Zelle befindet sich an letzter Stelle auf der Filterleitung hinter dem Filter und
eventuellen Anschlüssen für die Heizung, hinter eventuell angebrachten
Messsonden (für pH-Werte und eventuell andere, vorhandene Werte), sowie hinter
der Stromversorgung des Kompressors. Kurz gesagt muss der Ausgang der Zelle
direkt an die Rücklaufdüsen ohne eventuelle T-Stücke für einen weiteren Kreislauf
angeschlossen werden.
2.2.
Die Zelle muss immer horizontal (maximal +/- 5° Abweichung von der lotrechten
Stellung) mit nach unten gerichteten Ausgängen installiert werden. Idealerweise
sollte ein Eingang zu der Zelle von der Seite der verschiedenen Anschlüsse und
ein Ausgang an der abgerundeten Seite vorgesehen werden, um den dynamischen
Druck auf die Dichtigkeit der verschiedenen Anschlüsse und Verbindungen zu
vermeiden (siehe Schema auf der nächsten Seite).
2.3.
Ebenso sollte ein Teilbereich der Kanalisation (der idealerweise horizontal oder mit
einem nach unten gerichteten 90° - Winkel verlaufen sollte) vorgesehen werden,
der für die Aufnahme der Elektrolysezelle passend zugeschnitten werden kann.
2.4.
Wenn eine Umführung vorgesehen worden ist, muss darauf geachtet
werden, dass der STÉRILOR - Apparat keinesfalls bei vollständig
geschlossenen Umführungsventilen betrieben werden darf.

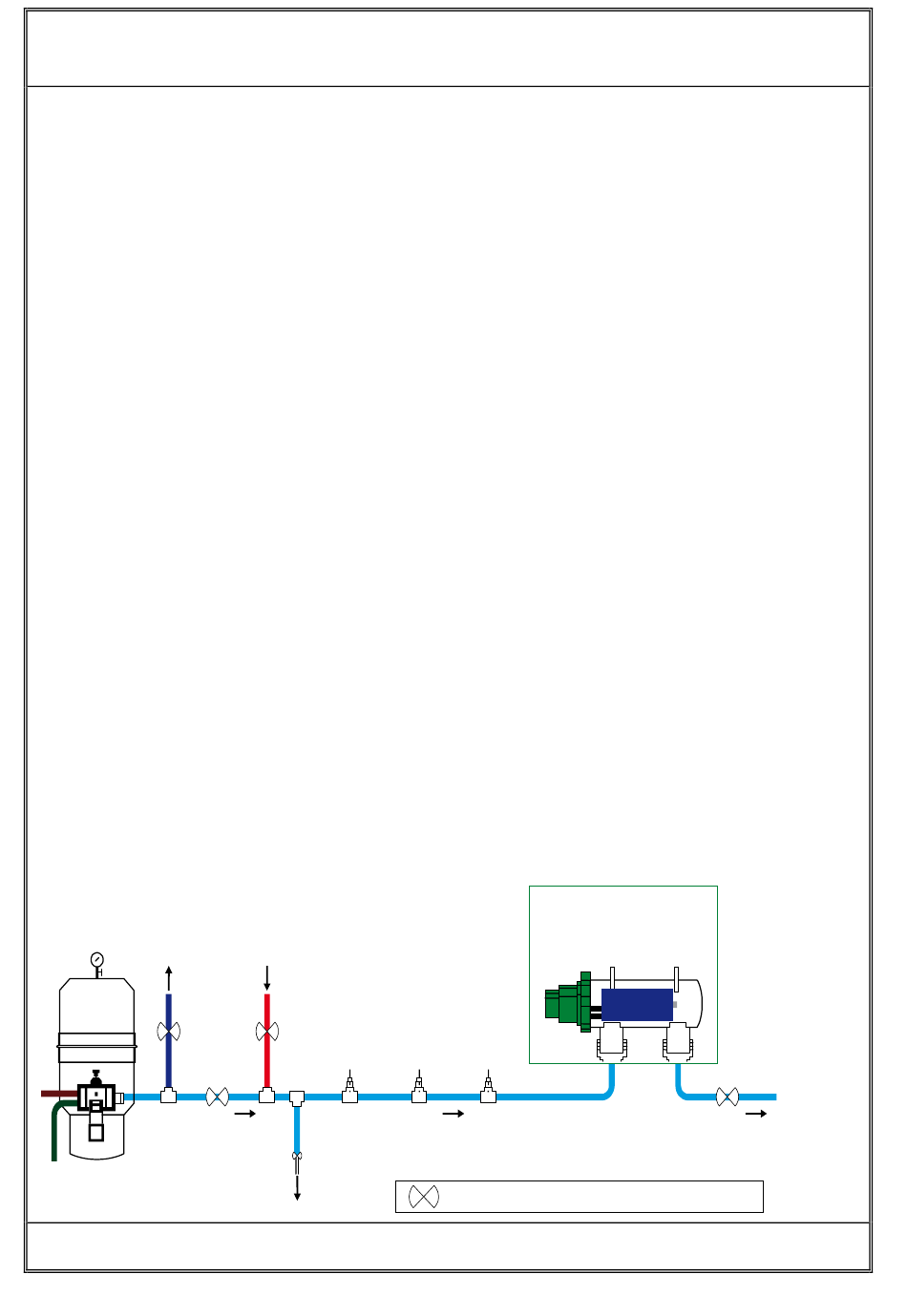

In der nachfolgenden Zeichnung wird die Montagereihenfolge dargestellt, die für die
Flussrichtung des Wassers wichtig ist.
Zur Heizung
(Option)
FILTER
Dieses Dokument wurde von der Firma CARE - STÉRILOR herausgegeben. - Unberechtigte teilweise oder vollständige Vervielfältigungen sind verboten
Überarbeitung: 3A, Januar 2009
A
L
L
A
T
I
O
N
T
A
L
L
A
T
I
O
N
H
Y
D
R
A
U
L
H
Y
D
R
A
U
L
AUFSTELLUNG DES MATERIALS
Sonden
pH
Zum Kompressor
&
I
N
B
E
T
&
I
N
B
E
T
I
S
C
H
E
I
N
S
T
A
L
L
I
S
C
H
E
I
N
S
T
A
L
L
STÉRILOR - Zelle
Säure-
zufuhr
Redox
Empfohlenes Ventil
Seite 10/20
R
I
E
B
N
A
H
M
R
I
E
B
N
A
H
M
A
T
I
O
N
A
T
I
O
N
Zum Schwimmbad
