Montage
Nicht über Kopf einbauen!
‣
Den Sensor mindestens in einem Neigungswinkel von 15° zur Waagerechten in eine Armatur,
Halterung oder einen entsprechenden Prozessanschluss installieren.
‣
Andere Neigungswinkel sind nicht zulässig.
‣
Die Hinweise zum Sensoreinbau in der Betriebsanleitung der verwendeten Armatur beachten.
A
15°
B
77 mm (3.03 in)
Einbau in eine Durchflussarmatur Flowfit CCA151
Der Desinfektionssensor (membranbedeckt, ⌀25 mm) ist für den Einbau in die Durchflussarmatur
Flowfit CCA151 vorgesehen.
Beim Einbau beachten:
‣
Der Durchfluss muss mindestens 5 l/h (1.32 gal/hr) betragen.
‣
Bei Mediumsrückführung in ein Schwallwasserbecken, eine Rohrleitung o. ä. darf der dadurch
erzeugte Gegendruck auf den Sensor höchstens 1 bar (14,5 psi) betragen und muss konstant
bleiben.
‣
Unterdruck am Sensor, z. B. durch Mediumsrückführung auf die Saugseite einer Pumpe, vermei-
den.
‣
Zur Vermeidung von Ablagerungen stark belastetes Wasser zusätzlich filtrieren.
A

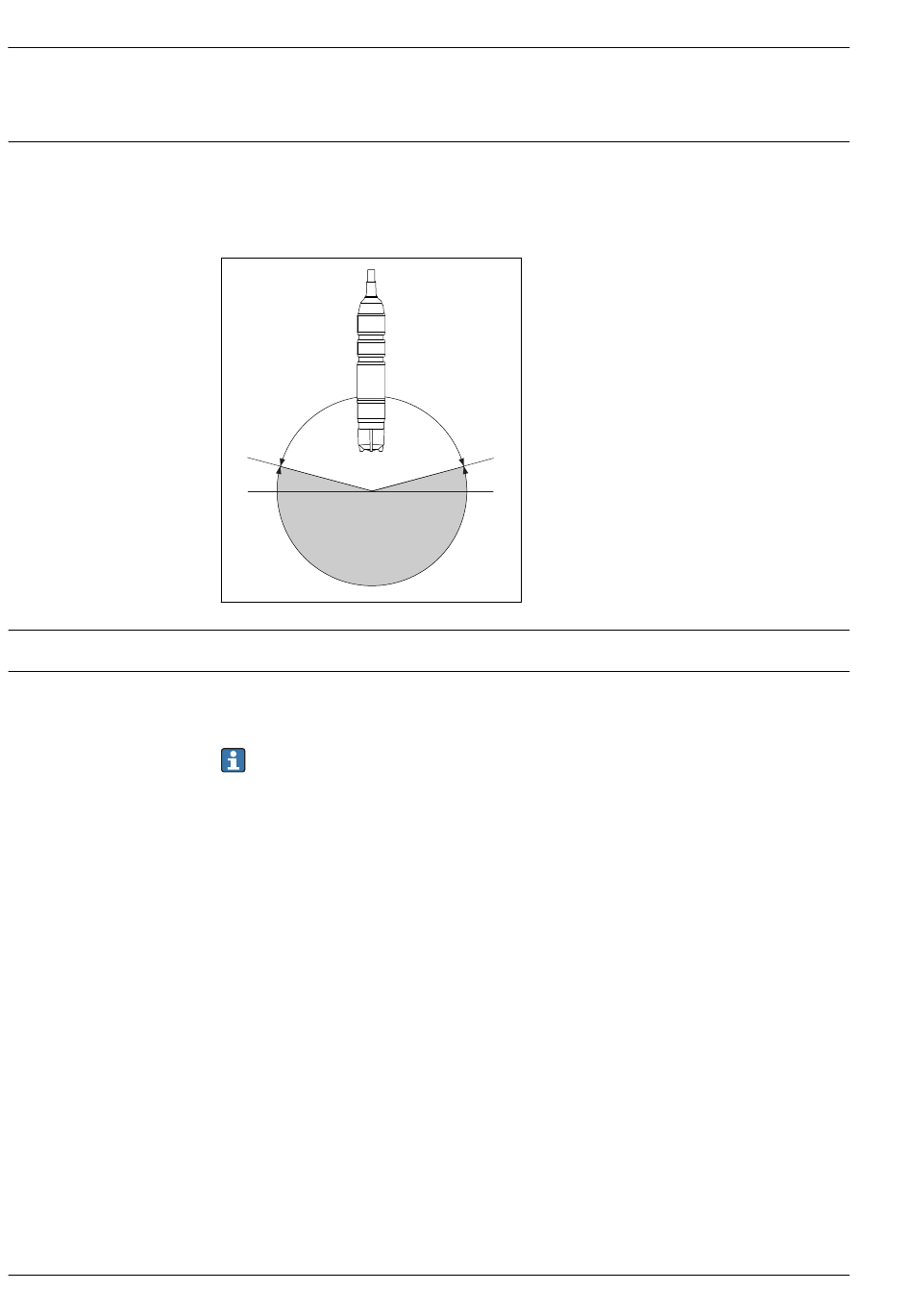

Zulässige Einbaulage
B
Unzulässige Einbaulage
15°
A0037032
