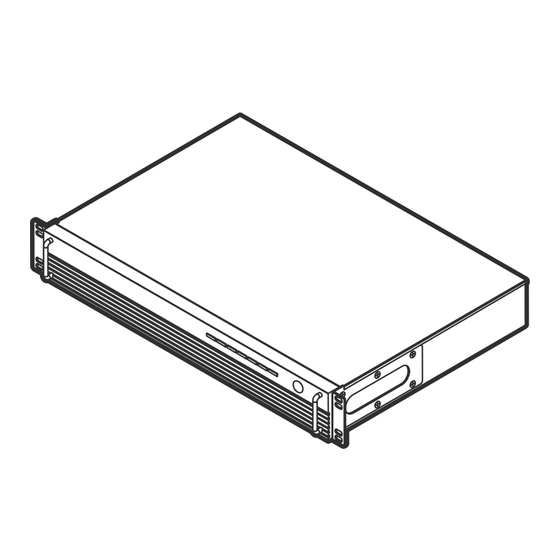

BENUTZERHANDBUCH
LG LED Signage
( LED CONTROLLER)
Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das
Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren
Verwendung auf.
LLLG003
LLLG003-D
LLLG003-A
LLLG003-B
LLLG003-C
www.lg.com
Copyright © 2019 LG Electronics Inc. Alle Rechte vorbehalten.
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für LG LLLG003
Inhaltszusammenfassung für LG LLLG003
- Seite 1 ( LED CONTROLLER) Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie das Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf. LLLG003 LLLG003-D LLLG003-A LLLG003-B LLLG003-C www.lg.com Copyright © 2019 LG Electronics Inc. Alle Rechte vorbehalten.
-
Seite 2: Inhaltsverzeichnis
Produkts................8 - Wandmontage .............. 9 ZUSAMMENBAU UND VORBEREITUNG ...... 10 - Optionales Zubehör ..........11 - Installation ..............12 - Beim Anschließen an LLLG003 (LAP015EL6B, LAP015EL6BP) / LLLG003-A (LAP015EL7B, LAP015EL7BP, LAP015EL7N, LAP015EL7NP) / LLLG003-C (LAP015EL9TP) / LLLG003-D (LAP015EL9N, LAP015EL9NP) ................... -
Seite 3: Sicherheitsvorkehrungen
WARNUNG - Dieses Gerät entspricht Klasse A gemäß CISPR 32. In einer Haushaltsumgebung kann dieses Gerät Funkstörungen verursachen. SICHERHEITSVORKEHRUNGEN Bevor Sie das Produkt zum ersten Mal verwenden, lesen Sie diese Sicherheitshinweise bitte aufmerksam durch. WARNUNG • Wenn Sie eine Warnmeldung ignorieren, kann es zu ernsthaften Verletzungen oder zu Unfällen und Todesfällen kommen. - Seite 4 Wenn Sie das Produkt an einem Ort montieren, der nicht die empfohlenen Bedingungen erfüllt, können Bildqualität, Produktlebensdauer und Aussehen deutlich beeinträchtigt werden. Wenden Sie sich vor der Montage an LG oder einen qualifizierten Techniker. Stellen Sie das Gerät nicht an staubigen, sehr warmen oder kalten bzw. feuchten Orten sowie an Orten auf, an denen Chemikalien verwendet werden oder Ölnebel vorhanden ist.
-
Seite 5: Vorsichtsmaßnahmen Für Das Netzgerät Und Die Stromversorgung
- Ist die Verbindung zu locker, besteht Brand- und Stromschlaggefahr. • Verwenden Sie nur die mitgelieferten Netzkabel und Netzadapter oder solche, die von LG Electronics, Inc. genehmigt wurden. - Die Verwendung nicht genehmigter Produkte kann zu einem Brand oder elektrischen Schlag führen. - Seite 6 • Ziehen Sie den Netzstecker, falls das Produkt für längere Zeit nicht verwendet wird. - Staubschichten können Brände verursachen; beschädigte Isolierungen können zu Stromlecks, Stromschlägen oder Feuer führen. • Befestigen Sie das Stromkabel vollständig. - Falls das Stromkabel nicht vollständig befestigt ist, könnte ein Feuer ausbrechen. •...
-
Seite 7: Vorsichtsmaßnahme Beim Bewegen Des Produkts
Vorsichtsmaßnahme beim Bewegen des Produkts WARNUNG • Vergewissern Sie sich, dass das Produkt ausgeschaltet ist. - Ansonsten könnten Sie einen Stromschlag erleiden oder das Produkt könnte beschädigt werden. • Vergewissern Sie sich, dass alle Kabel entfernt wurden, bevor das Produkt bewegt wird. - Ansonsten könnten Sie einen Stromschlag erleiden oder das Produkt könnte beschädigt werden. -
Seite 8: Vorsichtsmaßnahme Beim Verwenden Des Produkts
Vorsichtsmaßnahme beim Verwenden des Produkts WARNUNG • Demontieren Sie das Produkt nicht und führen Sie Reparaturen und Änderungen nicht selbst durch. - Feuer und Stromschläge können die Folge sein. - Wenden Sie sich an den Service, wenn das Gerät überprüft, kalibriert oder repariert werden soll. •... -
Seite 9: Wandmontage
• Stellen Sie die passende Auflösung und die Uhr gemäß dem Benutzerhandbuch ein. - Ansonsten kann Ihr Sehvermögen beeinträchtigt werden. • Verwenden Sie für das Reinigen des Produkts ausschließlich genehmigte Reinigungsmittel. (Benzol, Verdünner oder Alkohol sollte nicht verwendet werden.) - Ansonsten kann es zu Verformungen des Produkts kommen. •... -
Seite 10: Zusammenbau Und Vorbereitung
ZUSAMMENBAU UND VORBEREITUNG VORSICHT • Verwenden Sie ausschließlich Originalteile, um die Sicherheit und Beständigkeit des Produktes zu gewährleisten. • Die Produktgarantie deckt keine Schäden oder Verletzungen ab, die durch die Nutzung unerlaubter Komponenten entstehen. HINWEIS • Das im Lieferumfang enthaltene Zubehör ist je nach Modell unterschiedlich. •... -
Seite 11: Optionales Zubehör
Optionales Zubehör Optionale Zubehörteile zur Produktverbesserung können ohne vorherige Ankündigung geändert und neue Zubehörteile hinzugefügt werden. Die Abbildungen im Benutzerhandbuch unterscheiden sich möglicherweise von Ihrem Gerät und dem optionalen Zubehör. Systemsteuerung Stromversorgung LCLG003*, LCLG005* LPLG001 Netzteil Netzteil Geräterahmen LPLG002 LPLG002-A, LPLG002-D LFLG000E LED-Anzeigemodul LED-Anzeigemodul... -
Seite 12: Installation
Installation Montieren Sie mit den beigefügten Schrauben das zusammengebaute Set an der gewünschten Stelle. LCLG003* (M3 x L6) - Seite 13 LCLG005* (M3 x L6)
-
Seite 14: Beim Anschließen An Lllg003
• Sie können pro LLLG003* -Klemmen ein LED-Anzeigenmodul anschließen. • Sie können pro LLLG003* bis zu neun LED-Anzeigenmodule anschließen. - Sie können die -Klemmen verwenden. • Sie können bis zu drei LED-Controller anschließen, indem Sie die Verkettung bis zur LCLG003* 1-Klemme fortsetzen. - Seite 15 LAP015EL6BP, LAP015EL7BP, LAP015EL7NP, LAP015EL9TP und LAP015EL9NP...
-
Seite 16: Beim Anschließen An Lllg003 (Lap020El6B, Lap020El6Bp) / Lllg003-A (Lap020El7B, Lap020El7Bp, Lap020El7N, Lap020El7Np)
• Sie können bis zu zwei LED-Anzeigemodule pro LLLG003* -Klemme anschließen, indem Sie sie an die Verkettung anschließen. • Sie können pro LLLG003* bis zu 12 LED-Anzeigenmodule anschließen. - Sie können von den -Klemmen sechs Klemmen verwenden. • Sie können bis zu vier LED-Controller anschließen, indem Sie die Verkettung bis zur LCLG003* 1-Klemme fortsetzen. - Seite 17 LAP020EL6BP, LAP020EL7BP und LAP020EL7NP...
-
Seite 18: Beim Anschließen An Lllg003 (Lap025El4D, Lap025El4Dp) / Lllg003-B (Lap025El7B, Lap025El7Bp, Lap025El7N, Lap025El7Np)
• Sie können bis zu drei LED-Anzeigemodule pro LLLG003* -Klemme anschließen, indem Sie sie an die Verkettung anschließen. • Sie können pro LLLG003* bis zu 24 LED-Anzeigenmodule anschließen. - Sie können von den -Klemmen acht Klemmen verwenden. • Sie können bis zu vier LED-Controller anschließen, indem Sie die Verkettung bis zur LCLG003* 1-Klemme fortsetzen. - Seite 19 LAP025EL4DP, LAP025EL7BP und LAP025EL7NP...
-
Seite 20: Bestimmte Position, An Der Das Signalkabel Angeschlossen Wird
Bestimmte Position, an der das Signalkabel angeschlossen wird VORSICHT • Beim Anschließen drehen Sie das Kabel mindestens fünfmal um die Verbindung herzustellen. • Achten Sie darauf, dass die Richtung stimmt, um das Signalkabel nicht zu beschädigen. • Übermäßige Krafteinwirkung beim Einstecken des Kabels kann zu Schäden am Stecker führen. -
Seite 21: Anschluss Des Ethernet Lan-Kabels
Anschluss des Ethernet LAN-Kabels LLLG003 (LAP015EL6B, LAP015EL6BP) LLLG003-A (LAP015EL7B, LAP015EL7BP, LAP015EL7N, LAP015EL7NP) LLLG003-C (LAP015EL9TP) LLLG003-D (LAP015EL9N, LAP015EL9NP) - Seite 22 LLLG003 (LAP020EL6B, LAP020EL6BP, LAP025EL4D, LAP025EL4DP) LLLG003-A (LAP020EL7B, LAP020EL7BP, LAP020EL7N, LAP020EL7NP) LLLG003-B (LAP025EL7B, LAP025EL7BP, LAP025EL7N, LAP025EL7NP)
-
Seite 23: Problembehebung
PROBLEMBEHEBUNG Es wird kein Bild angezeigt. Problem Lösung Ist das Netzkabel an das Produkt • Überprüfen Sie, ob das Netzkabel ordnungsgemäß angeschlossen ist. angeschlossen? Ist das Signalkabel an das Produkt • Überprüfen Sie, ob das Signalkabel ordnungsgemäß angeschlossen ist. angeschlossen? Ist das Ethernetkabel an das •... - Seite 24 • Überprüfen Sie, ob die maximale Anzahl von Anschlüssen überschritten Verkettungen an die einzelnen wurde. Klemmen angeschlossen? Beim Anschließen an LLLG003 (LAP015EL6B, LAP015EL6BP) / • LLLG003-A (LAP015EL7B, LAP015EL7BP, LAP015EL7N, LAP015EL7NP): Bis zu 1 Beim Anschließen an LLLG003 (LAP020EL6B, LAP020EL6BP) / •...
-
Seite 25: Technische Daten
TECHNISCHE DATEN Alle Produktinformationen in diesem Handbuch können zwecks Verbesserung der Produktleistung ohne vorherige Ankündigung geändert werden. Das -Symbol steht für Wechselstrom und das -Symbol für Gleichstrom. Eingänge/Ausgänge Nennspannung 48 V Strom Stromverbrauch Eingeschaltet: 10 W (Max) Integrierter Akku Nicht vorhanden Temperatur im Betrieb 0 °C bis 40 °C Luftfeuchtigkeit im Betrieb... - Seite 26 [Einheit: mm] 135,2 26,6 30,1...
-
Seite 27: Seriennummer
Das Modell und die Seriennummer des Geräts befinden sich auf der Rückseite und auf einer Seite des Geräts. Bitte notieren Sie diese Nummern für den Fall eines Garantieanspruchs. MODELL Vorübergehende Geräuschentwicklungen beim EIN- oder AUS-Schalten dieses Geräts sind normal. SERIENNUMMER...
