MONTAGEANLEITUNG
• Lesen Sie diese Anleitung vor der Montage des Gerätes vollständig durch.
• Die Montage darf nur durch qualifiziertes Personal und muss gemäß den
nationalen Bestimmungen für elektrische Anschlüsse erfolgen.
• Bewahren Sie dieses Benutzerhandbuch nach dem Lesen zum späteren
Gebrauch an einem sicheren Ort auf.

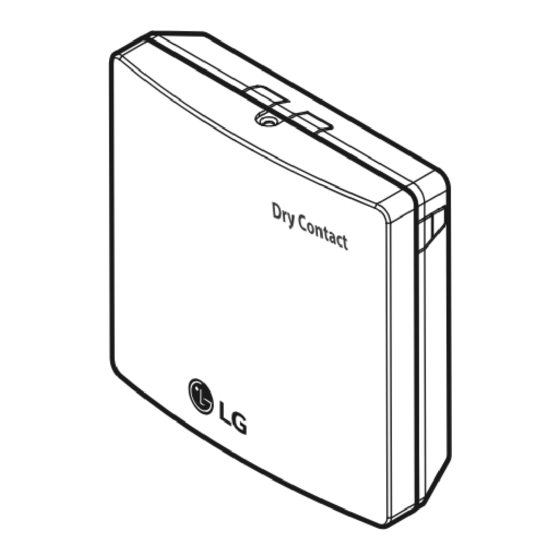

TYP: Potentialfreier Kontakt mit zwei Anschlusspunkten
(für Absenktemperaturmodus)
MODELL: PDRYCB400
www.lg.com

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für LG V-NET PDRYCB400

  • Seite 1 • Die Montage darf nur durch qualifiziertes Personal und muss gemäß den nationalen Bestimmungen für elektrische Anschlüsse erfolgen. • Bewahren Sie dieses Benutzerhandbuch nach dem Lesen zum späteren Gebrauch an einem sicheren Ort auf. TYP: Potentialfreier Kontakt mit zwei Anschlusspunkten (für Absenktemperaturmodus) MODELL: PDRYCB400 www.lg.com...
  • Seite 2: Inhaltsverzeichnis

    Montageanleitung für potentialfreien Kontakt für Absenktemperaturmodus INHALTSVERZEICHNIS Sicherheitshinweise ............3~5 Beschreibung der Bauteile ............. 6 Montage....................7 Einstellungen und Bedienung .......... 9~16 1. Anschluss des Netzteils und des Innengerätes........9 2. Einstellung des Kontaktsignaleingangs ..........10 3. Einstellen der gewünschten Temperatur...........11 4. Einstellung des Steuerungsmodus ...........12 5.
  • Seite 3: Sicherheitshinweise

    Sicherheitshinweise Sicherheitshinweise Um Verletzungen des Bedieners oder anderer Personen sowie Sachschäden zu vermeiden, müssen die folgenden Anleitungen befolgt werden. n Ein unsachgemäßer Betrieb unter Missachtung der Anleitungen kann zu Verletzungen oder Beschädigungen führen. Die Schweregrade werden durch folgende Symbole gekennzeichnet. Dieses Symbol bedeutet Lebensgefahr oder Gefahr von schweren Ver- ACHTUNG letzungen.
  • Seite 4: Empfohlene Produkte

    Sicherheitshinweise Das Gerät nicht an einem Ort Das Gerät nicht an Orten mit Das Gerät nicht in der Nähe montieren, an dem Regenwasser hoher Luftfeuchtigkeit mon- von offenem Feuer montie- in das Gerät eindringen könnte. tieren. ren. • Ansonsten besteht die Gefahr •...
  • Seite 5 Sicherheitshinweise Es darf kein Wasser in das Sollte das Gerät in Wasser ge- Kinder und ältere Personen Gerät eindringen. taucht worden sein, wenden sollten das Gerät nur unter Sie sich an einen Kundendienst Aufsicht bedienen. oder Montage-Fachbetrieb. • Ansonsten besteht die Gefahr •...
  • Seite 6: Beschreibung Der Bauteile

    Beschreibung der Bauteile Beschreibung der Bauteile Vorderes Gehäuseteil Hinteres Gehäuseteil Metallgehäuse (vorn) Metallgehäuse (hinten) CN_OUT VOLT VOLT TEMP SETTING Gummikappe PCBA Seite Abschirmblech Kabel, 1 Stk. Montageanleitung und (zum Anschluss am Innengerät) Bedienungsanleitung *Andere: Schrauben (zur Montage, 4 Stk.) *Andere: Klemmen (zur Montage, 4 Stk.) POTENTIALFREIER KONTAKT FÜR ABSENKTEMPERATURMODUS 1.
  • Seite 7: Montage

    Beschreibung der Bauteile Montage 1) Lösen und entfernen Sie die beiden Schrauben, mit denen das Gerät gesichert wird. 2) Drücken Sie auf die markierten Punkte und entfernen Sie das vordere Metallgehäuse. 3) Bewegen Sie die Gehäuserückseite in Richtung Anschluss, um die Kabelanordnung gut erreichen zu können.
  • Seite 8: Potentialfreier Kontakt Für Absenktemperaturmodus

    Beschreibung der Bauteile 6) Brechen Sie die Rohrführungsöffnung auf der Gehäuserückseite (zu zwei Seiten) heraus, je nach dem, wie die Anschlusskabel verlegt werden. 7) Schließen Sie die Anschlusskabel gemäß den Anleitungen an. (siehe Bedienungs- und Montageanleitung) 8) Schieben Sie den Schalter in die gewünschte Stellung. (siehe Bedienungs- und Montageanleitung) 9) Hängen Sie die Vorderseite des Gehäuses in die Haken auf der Gehäuserückseite ein und befesti- gen Sie die Montageschrauben der Unterseite.
  • Seite 9: Einstellungen Und Bedienung

    Einstellungen und Bedienung Einstellungen und Bedienung Um die vorgenommenen Einstellungen zu übernehmen, muss das Gerät über den RESET-Schalter neu gestartet werden. 1. Anschluss des Netzteils und des Innengerätes n Beim Einzelbetrieb des potentialfreien Kontaktes für den Ab- senktemperaturmodus Platine des Innengerätes CN_INDOOR CN_INDOOR...
  • Seite 10: Einstellung Des Kontaktsignaleingangs

    Einstellungen und Bedienung 2. Einstellung des Kontaktsignaleingangs n Für Anschlusspunkt-Signaleingang ohne Stromversorgung Dieser Abschnitt ist nicht bei LG verfügbar (separat erhältlich) VOLT / ALLGEMEIN n Für Anschlusspunkt-Signaleingang mit Stromversorgung Dieser Abschnitt ist nicht bei LG verfügbar (separat erhältlich) VOLT / ALLGEMEIN Anschluss einer separaten 5V- bis 12V-Gleichstromquelle 10 Potentialfreier Kontakt für Absenktemperaturmodus...
  • Seite 11: Einstellen Der Gewünschten Temperatur

    Einstellungen und Bedienung 3. Einstellen der gewünschten Temperatur n Einstellung der gewünschten Temperatur am potentialfreien Kontakt für den Absenktemperaturmodus aktivieren : Um die gewünschte Temperatur für ein angeschlossenes Innengerät einzustellen, aktivieren Sie den Schalter TEMP_SW. Sobald das Innengerät aktiviert wurde, kann die gewünschte Temperatur über eine Steuerung eingestellt werden.
  • Seite 12: Einstellung Des Steuerungsmodus

    Einstellungen und Bedienung 4. Einstellung des Steuerungsmodus n Steuerungsmodus über den Regler CONTROL_MODE_SW zwischen 0 und E festlegen. CONTROL_MODE_SW Ú Prioritäten der Innengerätesteuerung Zentralsteuerung > Potentialfreier Kontakt für den Absenktemperaturmodus > Kabellose/Kabel-Fern- bedienung, Tasten des Innengerätes Ú Bei einem Wechsel der Eingänge A und B wird das Innengerät gemäß dem entsprechenden Modus vom potentialfreien Kontakt für den Absenktemperaturmodus gesteuert.
  • Seite 13 Einstellungen und Bedienung 2) Allgemeiner Modus CONTROL_ Eingang A Eingang B Betriebsmodus MODE S/W Innengerät angehalten, deaktiviert Einstellungen des Innengerätes vor dem Betrieb vorgenommen, aktiviert Innengerät angehalten, deaktiviert Innengerät angehalten, deaktiviert Innengerät angehalten, deaktiviert Innengerät in Betrieb, aktiviert Innengerät angehalten, deaktiviert Innengerät angehalten, deaktiviert Innengerät angehalten, deaktiviert Innengerät angehalten, deaktiviert...
  • Seite 14 Einstellungen und Bedienung 3) Einstellung der Lüftergeschwindigkeit CONTROL_ Eingang A Eingang B Betriebsmodus MODE S/W Innengerätebetrieb bei niedriger Luftstromrate, deaktiviert Innengerätebetrieb bei niedriger Luftstromrate, aktiviert Innengerät angehalten, deaktiviert Innengerät angehalten, deaktiviert Innengerätebetrieb bei niedriger Luftstromrate, deaktiviert Innengerätebetrieb bei niedriger Luftstromrate, aktiviert Innengerät angehalten, deaktiviert Einstellungen des Innengerätes vor dem Betrieb vorgenommen, aktiviert Ú...
  • Seite 15 Einstellungen und Bedienung 5) Betrieb mit angehaltenem Kompressor CONTROL_ Eingang A Eingang B Betriebsmodus MODE S/W Innengerät in Betrieb (Kompressor angehalten), deaktiviert Einstellungen des Innengerätes vor dem Betrieb vorgenom- men (Kompressor angehalten), aktiviert Innengerät angehalten, deaktiviert Innengerät angehalten, deaktiviert Ú Betrieb mit angehaltenem Kompressor: Der Kompressor wird im Kühlungs-/Heizbetrieb angehalten. 6) Auswahl des Betriebsmodus CONTROL_ Eingang A Eingang B...
  • Seite 16: Überwachung Von Innengeräten

    Einstellungen und Bedienung 5. Überwachung von Innengeräten n Überwachungsbetrieb und Fehlerstatus: Schließen Sie das zu steuernde Gerät nach der folgenden Abbildung an. 1) Deaktivieren Sie den 2. Schalter für SETTING_SW. TEMPERATUR TEMPERATUR -EINSTELLUNG -EINSTELLUNG Separat erhältlich Separat erhältlich Separat erhältlich Separat erhältlich Wechselstrom- Wechselstrom-...
