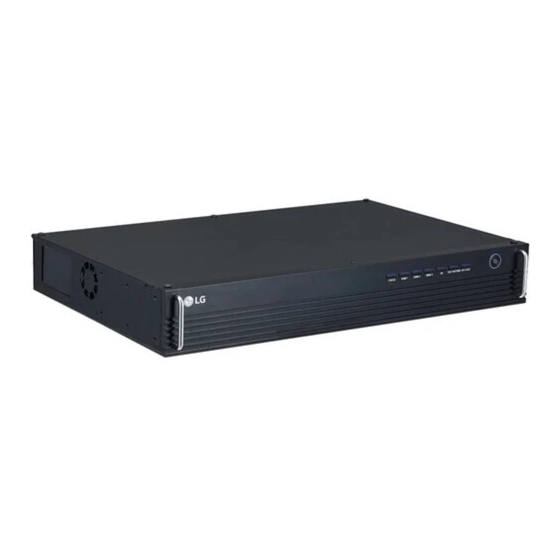

BENUTZERHANDBUCH
LG LED-Signage
( SYSTEM CONTROLLER)
Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor
Sie Ihr Gerät zum ersten Mal verwenden, und bewahren Sie
es zur späteren Verwendung auf.
CSAD
www.lg.com
Copyright © 2023 LG Electronics Inc. Alle Rechte vorbehalten.
Werbung
Verwandte Anleitungen für LG CSAD
Inhaltszusammenfassung für LG CSAD
- Seite 1 BENUTZERHANDBUCH LG LED-Signage ( SYSTEM CONTROLLER) Bitte lesen Sie dieses Handbuch aufmerksam durch, bevor Sie Ihr Gerät zum ersten Mal verwenden, und bewahren Sie es zur späteren Verwendung auf. CSAD www.lg.com Copyright © 2023 LG Electronics Inc. Alle Rechte vorbehalten.
- Seite 2 INHALTSVERZEICHNIS SICHERHEITSHINWEISE ....3 PROBLEMBEHEBUNG ..... 30 - Sicherheitshinweise zum Netzadapter und TECHNISCHE DATEN ....32 zur Verhinderung von Stromunfällen ....4 - Sicherheitshinweise für den Transport des LIZENZEN ........ 36 Produkts................6 - Sicherheitshinweise für die Installation des Produkts................7 - Sicherheitshinweise für die Reinigung des Produkts................
- Seite 3 SICHERHEITSHINWEISE Die Sicherheitsvorkehrungen sollen vor unvorhergesehenen Gefahrensituationen schützen und dem Benutzer helfen, das Produkt sicher und seinem Verwendungszweck entsprechend zu benutzen. WARNUNG Wenn Sie eine Warnmeldung ignorieren, kann es zu ernsthaften Verletzungen oder zu Unfällen und Todesfällen kommen. VORSICHT Wenn Sie eine zur Vorsicht mahnende Meldung ignorieren, kann es zu leichten Verletzungen kommen oder das Produkt kann beschädigt werden.
- Seite 4 WARNUNG • Verwenden Sie nur Netzkabel oder Netzadapter, die von LG Electronics, Inc. mitgeliefert oder zugelassen sind. Falls Sie ein anderes Netzkabel verwenden, achten Sie darauf, dass es den nationalen Normen entspricht. Sollte das Netzkabel auf irgendeine Weise beschädigt sein, wenden Sie sich an den Hersteller oder das nächstgelegene Service- Center und bitten um Ersatz.
- Seite 5 • Falls Wasser oder andere Fremdkörper in das Innere des Gerätes gelangen, ziehen Sie sofort das Netzkabel ab, und wenden Sie sich an den Kundendienst. - Andernfalls besteht Brand- oder Stromschlaggefahr, falls das Produkt beschädigt wurde. • Halten Sie das Netzkabel von jeglichen Heizgeräten fern. - Die Kabelummantelung kann schmelzen, was zu Bränden oder Stromschlägen führen kann.
- Seite 6 Sicherheitshinweise für den Transport des Produkts WARNUNG • Wenden Sie sich an das Service Center, bevor Sie das Produkt bewegen. - Es kann zu einem elektrischen Schlag führen und das Produkt beschädigen. • Das Gerät muss ausgeschaltet und der Netzstecker sowie sämtliche Kabel müssen abgezogen sein, bevor Sie es bewegen.
- Seite 7 Sicherheitshinweise für die Installation des Produkts WARNUNG • Wenden Sie sich an das Service Center, bevor Sie das Produkt installieren. - Ansonsten kann es zu einem elektrischen Schlag kommen und das Produkt könnte beschädigt werden. • Lassen Sie keine Gegenstände auf das Gerät fallen oder das Gerät Erschütterungen aussetzen. Bitte bewahren Sie das Produkt außerhalb der Reichweite von Kindern auf und stellen Sie kein Spielzeug oder Gegenstände in die Nähe des Produkts, um zu verhindern, dass Gegenstände gegen den Bildschirm geworfen werden.
- Seite 8 VORSICHT • Installieren Sie das Produkt an einem Ort, an dem keine elektromagnetischen Störungen auftreten. • Wenn Sie das Produkt an einem Ort montieren, der nicht die empfohlenen Bedingungen erfüllt, können Bildqualität, Produktlebensdauer und Aussehen deutlich beeinträchtigt werden. Wenden Sie sich vor der Montage an einen Service-Techniker.
- Seite 9 Sicherheitshinweise für die Reinigung des Produkts WARNUNG • Halten Sie das Produkt stets sauber. - Wenn Sie das Gerät lange Zeit nicht reinigen, verschmutzt es, was zu einem Brand oder zu Produktschäden führen kann. • Wenden Sie sich an das Service Center, wenn Sie die Innenseite des Produkts reinigen müssen. - Andernfalls kann eine Reinigung ohne Support zu einem Brand, Elektroschock, Fehlfunktion oder Beschädigung des Produkts führen.
- Seite 10 Sicherheitshinweise für die Verwendung des Produkts WARNUNG • Verwenden Sie das Produkt nicht in Umgebungen mit zu hoher Temperatur oder Luftfeuchtigkeit. - Es kann zu einem elektrischen Schlag führen und das Produkt beschädigen. • Falls Sie das Produkt längere Zeit verwenden, gönnen Sie sich hin und wieder eine Auszeit, um Ihre Augen zu schonen. - Längeres Zuschauen kann Ihre Sicht beeinträchtigen.
- Seite 11 • Verwenden Sie in der Nähe des Geräts keine mit Hochspannung betriebenen elektrischen Produkte (z. B. einen Insektenvernichter). - Dies kann zu Fehlfunktionen am Produkt führen, wenn es einen elektrischen Schlag erleidet. • Berühren Sie im Falle eines Gaslecks nicht die Steckdose, und öffnen Sie zur Belüftung die Fenster. - Andernfalls besteht Brand- und Stromschlaggefahr.
- Seite 12 Vorsichtsmaßnahmen bei der Verwendung der Fernbedienung WARNUNG • Vermeiden Sie Orte mit hoher Luftfeuchtigkeit. - Es kann zu einem elektrischen Schlag führen und das Produkt beschädigen. • Setzen Sie die Batterien nicht übermäßiger Hitze, direkter Sonneneinstrahlung, offenem Feuer und elektrischen Heizgeräten aus.
- Seite 13 Entsorgung des Produkts • Entsorgen Sie das Produkt nicht im gewöhnlichen Hausmüll. • Die Entsorgung dieses Produkts muss entsprechend der Richtlinien Ihrer örtlichen Behörde erfolgen.
- Seite 14 ZUSAMMENBAU UND VORBEREITUNG VORSICHT • Verwenden Sie ausschließlich Originalteile, um die Sicherheit und Beständigkeit des Produktes zu gewährleisten. • Die Produktgarantie deckt keine Schäden oder Verletzungen ab, die durch die Nutzung unerlaubter Komponenten entstehen. • Ein Batteriewechsel mit neuen Batterien des falschen Typs kann eine Explosion verursachen. •...
- Seite 15 Verbindung eines Kabels mit den IR-APL-Anschlüssen • Verwenden Sie ein IR-APL LAN-Kabel, das kürzer als 5 m ist. • Die IR-APL-Verbindung synchronisiert den Average Picture Level (APL) mit allen Produkten. Die Dynamische Helligkeit sollte während dieses Vorgangs eingeschaltet sein. • In geschlossenen Schaltungen sollte ein LAN-Kabel an die IR-APL-Anschlüsse angeschlossen werden. Aus dem unten stehenden Basisanschluss-Layout geht hervor, wie Sie die Kabel verbinden müssen.
- Seite 16 Vorsichtsmaßnahmen bei der Nutzung der IR-APL-Buchse • Mit Hilfe des Magnetkerns können Sie die elektromagnetischen Interferenzen im IR-APL LAN-Kabel verringern. Wickeln Sie das IR-APL LAN-Kabel einmal um den Magnetkern B und dreimal um den Magnetkern A. Legen Sie den Magnetkern in die Nähe des Sets und dem externen Gerät. Externes Gerät •...
- Seite 17 Optionales Zubehör Optionale Zubehörteile zur Produktverbesserung können ohne vorherige Ankündigung geändert und neue Zubehörteile hinzugefügt werden. Die Abbildungen im Handbuch unterscheiden sich möglicherweise von Ihrem Gerät und dem optionalen Zubehör. LED-Bildschirm LSAB007-*2, LSAB009-*16, LSAB009-*23, LSAB009-*15, LSAB009-*3 LSAB012-*12, LSAA012-*5, LSAA012-*6, LSAC012*, LSAC018*, LSAC025* HINWEIS •...
- Seite 18 Teile und Tasten Die Abbildungen können je nach Modell abweichen. Erläuterung • Schaltet die Stromzufuhr ein und aus. • Schaltet auf den HDMI 1-Eingang um. • Schaltet auf den HDMI 2-Eingang um. • Schaltet auf den HDMI 3-Eingang um. • Schaltet auf den DP-Eingang um.
- Seite 19 LAN-01 LAN-03 LAN-04 LAN-05 LAN-06 LAN-07 LAN-09 LAN-10 IR-APL AC-IN HDMI 1 HDMI 2 HDMI 3 LAN IN...
- Seite 20 Rack Installation (Optional) Rack (*Nicht im Lieferumfang) HINWEIS • Verwenden Sie die dem Rack beiliegenden Schrauben, um das Produkt zu befestigen.
- Seite 21 Bildschirm System Controller System Controller LED-Bildschirm LSAB007-*2, LSAB009-*16, LSAB009-*23, LSAB009-*15, LSAB009-*3, CSAD LSAB012-*12, LSAA012-*5, LSAA012-*6, LSAC012*, LSAC018*, LSAC025* VORSICHT • Überprüfen Sie, ob die Richtung stimmt, damit das LAN-Kabel keinen Schaden nimmt. • Wenn Sie das LAN-Kabel zu kräftig einstecken, kann dadurch der Kontakt beschädigt werden.
- Seite 22 IR-Empfänger Hierdurch kann ein Fernbedienungssensor an der von Ihnen gewünschten Stelle platziert werden. Alle Produkte können ganz normal Signale empfangen, nachdem der Infrarot-Empfänger (IR- und Lichtsensor) an den IR angeschlossen wurde. IR-Empfänger...
- Seite 23 FERNBEDIENUNG Die Beschreibungen in diesem Handbuch beziehen sich auf die Tasten der Fernbedienung. Lesen Sie dieses Handbuch bitte aufmerksam durch, um den Monitor bestimmungsgemäß verwenden zu können. Um die Batterien einzulegen, öffnen Sie das Batteriefach, legen Sie die Batterien (1,5 V AAA) mit dem und dem Pol entsprechend der Kennzeichnung im Fach ein, und schließen Sie das Batteriefach.
- Seite 24 Auswahl des „Bildmodus“ . (STARTSEITE) Aktivieren der Startleiste. Öffnet das Menü für den Weißabgleich. (EINSTELLUNGEN) Öffnet und schließt die Hauptmenüs und speichert Ihre Eingaben. SuperSign-Menütaste. (Diese Funktion wird nicht unterstützt.) Nach der Auswahl des Menüs können Sie die Funktionen auswählen und einstellen. (RÜCKTASTE) Zurück zur vorherigen Ebene.
- Seite 25 HERSTELLEN VON VERBINDUNGEN Verbindung eines PCs Das Modell CSAD besitzt keinen Bildschirm. Sie können den Bildschirm verwenden, indem Sie ihn an das LSAB007-*2, LSAB009-*16, LSAB009-*23, LSAB009-*15, LSAB009-*3, LSAB012-*12, LSAA012-*5, LSAA012-*6, LSAC012*, LSAC018*, LSAC025* Modell anschließen. Der CSAD unterstützt die -Funktion.
- Seite 26 Verbindung mit externen Geräten Verbinden Sie einen HD-Receiver, DVD-Player oder Videorekorder mit dem Produkt, und wählen Sie den entsprechenden Eingangsmodus aus. Verwenden Sie für die beste Bildqualität ein HDMI-Kabel, um das Produkt mit externen Geräten zu verbinden. HINWEIS • Eine HDMI-Verbindung wird empfohlen, um die höchste Bildqualität zu erhalten. •...
- Seite 27 Verbinden mehrerer Monitore Um mehrere Produkte zu verwenden, müssen Sie zunächst ein externes Gerät an das Produkt anschließen, ein Ende des unterstützten Signal-Eingangskabels an den des Produkts anschließen, und dann das andere Ende in den Produkts stecken, das Sie anschließen möchten. HINWEIS •...
- Seite 28 ANSCHLIESSEN EINES USB-GERÄTS Schließen Sie ein USB-Speichergerät an die Anzeige an, um Multimedia-Funktionen zu nutzen, beispielsweise einen USB-Flash-Speicher. VORSICHT • Schalten Sie das Gerät nicht aus, und entfernen Sie nicht das USB-Speichergerät, solange der Multimedia-Bildschirm aktiviert ist. Dies kann zu Datenverlusten oder zur Beschädigung des USB-Speichergeräts führen. •...
- Seite 29 Die Anordnung der Dateien auf dem USB-Speichergerät ist ähnlich wie in Windows und die Dateinamen können bis zu 100 englische Zeichen lang sein. • Sichern Sie wichtige Dateien, da Daten auf einem USB-Speichergerät beschädigt werden können. LG übernimmt keine Verantwortung für entstehende Datenverluste. •...
- Seite 30 PROBLEMBEHEBUNG Es wird kein Bild angezeigt. • Ist das Netzkabel an das Gerät angeschlossen? - Prüfen Sie, ob das Stromkabel korrekt in die Steckdose eingesteckt ist. Wenn das Gerät angeschlossen wird, erscheint die Meldung „Unbekanntes Gerät“. • Haben Sie den Treiber instal liert? - Prüfen Sie, ob die -Funktion unterstützt wird.
- Seite 31 Die Farbgebung des Displays ist nicht ordnungsgemäß. • Der Bildschirm hat eine zu geringe Farbauflösung (16 Farben). - Legen Sie die Farbtiefe auf mehr als 24 Bit (True Color) fest. Klicken Sie dazu auf (Systemsteuerung) (Anzeige) (Einstellungen) (Farbpalette) für Windows. (Dies kann je nach Betriebssystem unterschiedlich sein.) •...
- Seite 32 TECHNISCHE DATEN Alle Produktinformationen in diesem Handbuch können zwecks Verbesserung der Produktleistung ohne vorherige Ankündigung geändert werden. Das -Symbol steht für Wechselstrom und das -Symbol für Gleichstrom. HDMI/DisplayPort: 3840 x 2160 mit 60 Hz Maximale - Je nach Betriebssystem oder Grafikkarte wird dies möglicherweise Auflösung nicht unterstützt. HDMI/DisplayPort: 3840 x 2160 mit 60 Hz Empfohlene - Je nach Betriebssystem oder Grafikkarte wird dies möglicherweise...
- Seite 33 (Einheit: mm)
- Seite 34 HDMI 1,2,3/DisplayPort (PC)-Unterstützungsmodus Auflösung Horizontale Frequenz (kHz) Vertikale Frequenz (Hz) 800 x 600 37,879 60,317 1024 x 768 48,363 1280 x 720 44,772 59,855 1280 x 1024 63,981 60,02 1680 x 1050 65,29 59,954 1920 x 1080 67,5 3840 x 2160 67,5 3840 x 2160 HDMI 1,2,3/DisplayPort (DTV)-Unterstützungsmodus...
- Seite 35 HINWEIS • Horizontale Frequenz: Das horizontale Intervall ist die für die Anzeige einer horizontalen Zeile benötigte Zeit. Wenn eine horizontale Zeile durch das horizontale Intervall geteilt wird, kann die Anzahl der horizontal angezeigten Zeilen pro Sekunde als horizontale Frequenz bezeichnet werden. Die Einheit lautet kHz. •...
- Seite 36 LIZENZEN Die unterstützten Lizenzen sind von Modell zu Modell verschieden. Weitere Informationen zur Lizenz erhalten Sie unter www.lg.com . Die Begriffe HDMI, HDMI High-Definition Multimedia Interface, HDMI-Aufmachung (HDMI Trade Dress) und die HDMI- Logos sind Marken oder eingetragene Marken von HDMI Licensing Administrator, Inc.
- Seite 37 Informationen zu Modellnamen und Seriennummer Ihres Produkts finden Sie auf dem Produktschild an der Rückseite oder an der Seite des Fernsehers. Bitte notieren Sie sich diese Informationen hier für den schnellen Zugriff im Falle eines Garantieanspruchs. MODELL Vorübergehende Geräuschentwicklungen beim EIN- oder AUS-Schalten dieses Geräts sind normal.
