INSTALLATION MANUAL
KLIMAANLAGE
Stellen Sie sicher, dass Sie die Sicherheitswarnungen vor Installation und Verwend-
ung gelesen haben und korrekt anwenden.
Das dient dazu, die Sicherheit des Installateurs und des Benutzers zu schützen und
einer Beschädigung der Ware vorzubeugen.
Nach dem Lesen des Benutzerhandbuchs bewahren Sie es bitte an einem Platz auf,
zu dem der Benutzer jederzeit Zugriff hat.

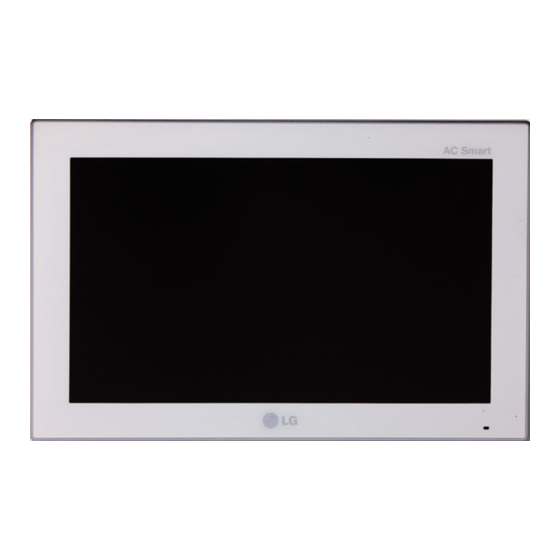

AC Smart 5
PACS5A000
Übersetzung der ursprünglichen Instruktion
Copyright © 2018 - 2020 LG Electronics Inc. Alle Rechte vorbehalten.
www.lg.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für LG AC Smart 5
Inhaltszusammenfassung für LG AC Smart 5
- Seite 1 Nach dem Lesen des Benutzerhandbuchs bewahren Sie es bitte an einem Platz auf, zu dem der Benutzer jederzeit Zugriff hat. AC Smart 5 PACS5A000 Übersetzung der ursprünglichen Instruktion www.lg.com Copyright © 2018 - 2020 LG Electronics Inc. Alle Rechte vorbehalten.
-
Seite 2: Sicherheitshinweise
SICHERHEITSHINWEISE SICHERHEITSHINWEISE • Dieses Produkt muss von einem Techniker eines LG autorisierten Service-Centers installiert werden. • Alle Probleme, die aus einer Installation durch eine unbefugte Person stammen, liegen in der Verantwortung des Anwenders und sind nicht durch die Garantie abgedeckt. - Seite 3 SICHERHEITSHINWEISE - Eine nicht ordnungsgemäße Installation kann zu einem Brand oder Stromschlag führen. • Schließen Sie das Netzkabel nicht an das Kommunikationsendgerät an. - Es kann zu einem Brand, Stromschlag oder eine Fehlfunktion des Gerätes führen. • Installieren Sie das Gerät nicht in der Nähe von brennbaren Gasen. - Es kann Feuer, elektrische Schläge, Explosionen, Verletzungen oder eine Fehlfunktion des Produkts hervorrufen.
- Seite 4 SICHERHEITSHINWEISE • Entsorgen Sie das Verpackungsmaterial wie vorgeschrieben. - Das Verpackungsmaterial kann zu Verletzungen führen. VORSICHT Einbau • Installieren Sie das Produkt in einem Bereich, in dem das Gewicht des Produktes unterstützt wird. - Das Gerät könnte herunterfallen und zerstört werden. •...
-
Seite 5: Gerät Der Klasse A
Produkt ursprünglich erworben haben oder Sie kontaktieren Ihre Gemeindeabfallstelle für Informationen über die nächstgelegene autorisierte WEEE Sammelstelle. Die aktuellsten Informationen für Ihr Land finden Sie unter www.lg.com/global/recycling Entsorgen von alten Akkus 1. Dieses Symbol kann mit den chemischen Symbolen für Quecksilber (Hg), Kadmium (Cd) oder Blei (Pb) kombiniert sein, wenn die Akkus mehr als 0,0005 % Quecksilber, 0,002 % Kadmium oder 0,004 % Blei enthalten. -
Seite 6: Ac Smart 5 Übersicht
Ventilation, DI/DO, DOKIT, Systemboiler, AHU, und I/O die in den Räumen des Gebäudes instal- liert sind, individuell oder durch Integration über eine Touchscreen überwachen kann. AC Smart 5 ist ein einzelnes Gerät und kann mit bis zu 128 Geräten (Inneneinheit, Ventilation, DI/DO, DOKIT, Systemboiler, AHU) verbunden werden. Oder mit bis zu 64 Geräten (Inneneinheit, Ventilation, DI/DO, DOKIT, Systemboiler, AHU) und 9 I/O Modulen. -
Seite 7: Produktspezifikation
PRODUKT SPEZIFIKATION PRODUKT SPEZIFIKATION AC Smart 5 Hardware Produktspezifikation wie folgt Nummer Kategorie Spezifikation • ARM Cortex A9 1 GHz ① • Dual Core ② MÉMOIRE 2 GB ③ Espace de rangement 16 GB ④ 10-Zoll-TFT-LCD (1024 x 600) ⑤... -
Seite 8: Merkmale Und Funktionen
Mini-USB-Anschluss PC-Anschluss zur Fehlerbehebung bei Software • Wenn Sie weniger als 9 Sekunden drücken, leuchtet die AC Smart 5 LCD Rücklicht Kontrolle. • 10 Sekunden oder länger drücken, um den AC Smart 5 zurückzu- ⑩ Power ON/OFF setzen. • Wenn Sie AC Smart 5 für längere Zeit nicht verwenden, emp- fiehlt es sich, das Produkt komplett auszuschalten, um das Leben der LCD-Hintergrundbeleuchtung zu verlängern. -
Seite 9: Installation
Systemboiler, AHU, I/O Modul) schaffen, und die entsprechenden Geräte über die Funktionen des AC Smart 5 registrieren. Um den AC Smart 5 zu benutzen muss er in der folgenden Reihenfolge installiert werden. SCHRITT 1. Installationsumgebung kontrollieren und Geräteadresse einstellen. Bevor Sie den AC Smart 5 installieren, prüfen Sie die Netzwerkanordnung mit den verbunde- nen Geräten und weisen Sie diesen überlagerungsfreie Adressen zu... - Seite 10 Überprüfen Sie die Installationsumgebung und konfigurieren Sie die Geräteadresse Mit AC Smart 5 können Sie bis zu 128 Geräte (einschließlich interne Einheiten, ERV, DI / DO, DOKITs, AWHPs, AHUs ) anschließen oder 64 Geräte (einschließlich interne Einheiten, ERV, DI / DO, DOKITs, AWHPs, AHUs ) und 9 I/O Module.
- Seite 11 Weisen Sie eine eindeutige Adresse für diese Geräte (interne Einheiten, ERV, DI / DO, DOKITs, AWHPs, AHU, I/O Module), die mit AC Smart 5 verbunden werden sollen, zu. Die Adressen sind hexadezimale Zahlen, die von 00 bis FF ausgewählt werden können.
- Seite 12 Verbinden Sie AC Smart 5 Schließen Sie das RS485-Kabel, das sich hinter dem AC Smart 5 befindet, auf dem Sie können AC Smart 5 und die Kabel wie RS485 Terminal an.the AC Smart 5, to the folgt installieren. RS485 terminal.
- Seite 13 Ende der Ruckseite des • Für globale Modelle Hauptkastchens an der oberen Seite der - Auf der Rückseite des AC Smart 5, ver- Ruckseite, die an der Wand installiert binden Sie das Netzteil mit dem wurde. Nun drucken Sie die Oberseite des Stromanschluss.
-
Seite 14: An- Und Abmelden
Im Folgenden wird erläutert, wie Sie sich beim AC Smart 5 an- und abmelden. AC Smart 5, kann nicht nur am Gerät gesteuert werden, sondern auch vom Web. Der AC Smart 5 kann Equipment per Tastendruck oder per Webzugang gesteuert und überwacht werden. - Seite 15 Benutzerhandbuch Sie können das Benutzerhandbuch folgendermaßen ansehen. Im AC Smart 5 Log-In Bildschirm geben Sie die ID und das Passwort ein und berühren Sie den [Log-In] Knopf. Beruhren Sie den [Help] Knopf an der oberen, rechten Seite des AC Smart 5 Bildschirms.
- Seite 16 TIPP TIPP Pre-Tech Support Checkliste Wenn das Produkt Störungen vorweist, überprüfen Sie bitte die folgenden Punkte, bevor Sie sich mit dem Service-Center in Verbindung setzen. Symptom Prüfen Maßnahmen • Funktioniert die • Prüfen Sie ob die Bedarfssteuerung normal Bedarfssteuerung normal? funktioniert.
-
Seite 17: Entfernen Von Abfallbatterien Und -Akkus (Nur Für Produkte Mit Integrierter Batterie)
Falls dieses Produkt eine im Produkt eingearbeitete Batterie/Akku enthält, die nicht ohne weiteres durch den Endbenutzer entfer- nt werden kann, empfiehlt LG, dass nur qualifizierte Fachkräfte Batterie oder Akku entfernen, die/der entweder wegen einer Ersatzlieferung oder für ein Recycling am Ende der Lebensdauer dieses Produkts ausgetauscht werden muss. Um Schäden am Produkt zu vermeiden, und für ihre eigene Sicherheit, sollten Benutzer nicht versuchen, Batterie oder Akku zu entfernen und dies-... - Seite 19 जानकारी के लिए हमारे टोल फ् र ी नं ब र 1800-180-9999 पर कॉल करे ं . सभी सं ग ् र हण के ं द ् र व पिक-अप की सु व िधाएं किसी थर् ड - पार् ट ी जो “LG Electronics India Pvt. Ltd.” को अपनी से व ाएं प् र दान कर रही हों , से...
- Seite 20 Representative: LG Electronics European Shared Service Center B.V. Krijgsman 1, 1186 DM Amstelveen, The Netherlands Manufacturer: LG Electronics Inc. Changwon 2nd factory, 84, Wanam-ro, Seongsan-gu, Changwon-si, Gyeongsangnam-do, KOREA...
