UniverSal US3510
Senkrechtmarkise
US1010/5
US1010/6/li

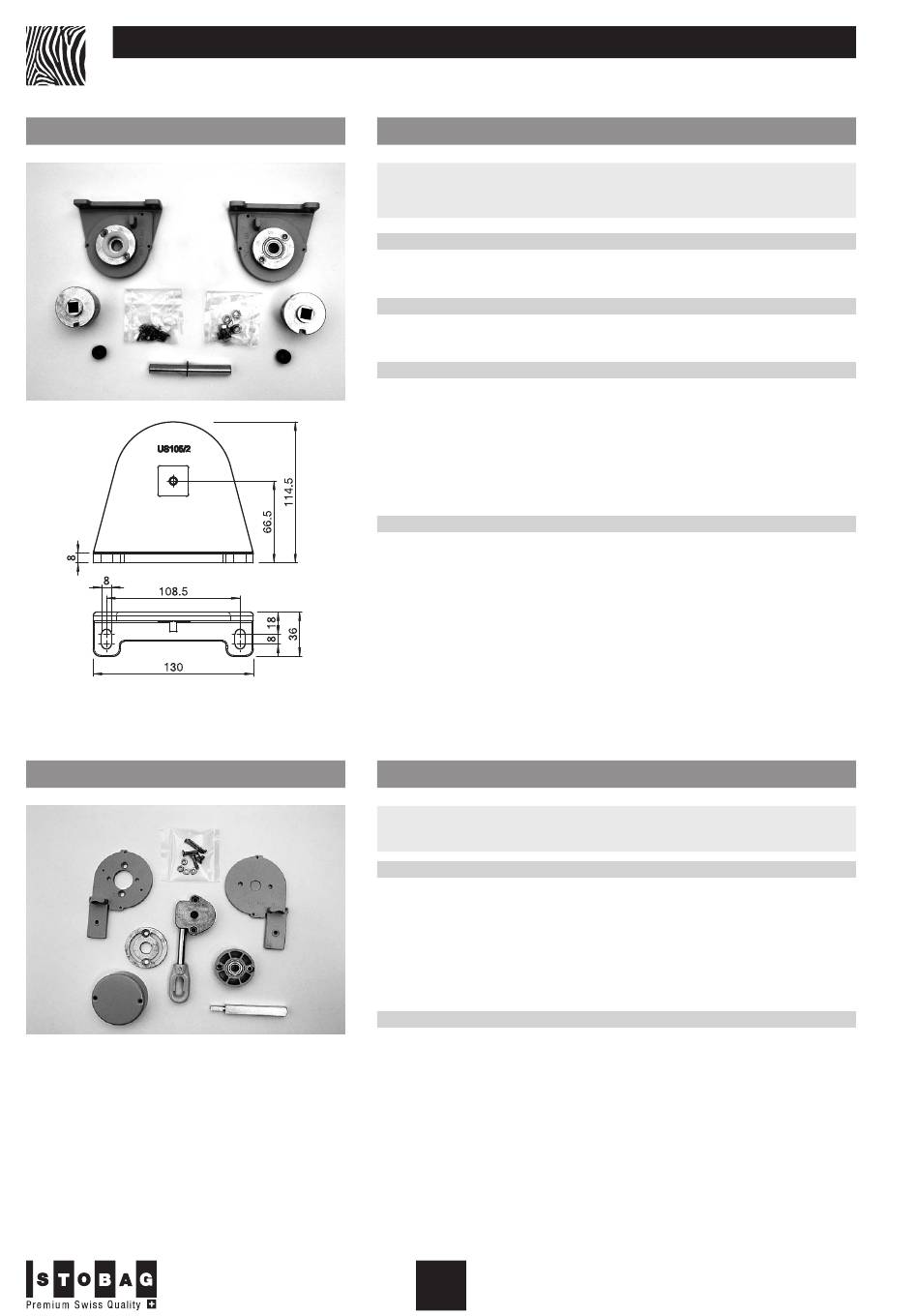

Kupplungs-Garnitur
Diese Kupplungs-Garnitur wird beim Universal US3510 mit Drahtseil- und Stan-
genführung eingesetzt. Sie verbindet 2 Senkrechtstoren mit einem
Zwischenraum von max. 40mm.
tECHNISCHE DatEN
Kupplungsdistanz:
Antriebszapfen:
MatERIaLIEN
Seitenteile:
Verbindung:
LIEFERUMFaNG
2 Seitendeckel mit M8 Gewinde und Loch
2 Verstelldeckel mit Loch
2 Antriebszapfen 60mm mit innen 4-kant R34
1 Zwischenring mit Kugellager
1 Zwischenring ohne Kugellager
1 Kupplungsscheibe
1 Verbindungswelle 13x13mm 4-kant
1 Schraubensatz
VERPaCKUNGSEINHEIt
Garnitur
Getriebe-Garnitur links (Getriebe aussen liegend)
Diese Getriebe-Garnitur ist nur bei Markisen mit Getriebeantrieb links und mit
dem aussen liegenden Schneckengetriebe zu verwenden.
LIEFERUMFaNG
1 Seitendeckel mit Loch
1 Seitendeckel ohne Loch
1 Gegenlager mit Kugellager
1 Getriebe mit Endanschlag
1 Verstellring mit Loch
1 Antriebs 4-kant
1 Getriebedeckel
1 Schraubensatz
VERPaCKUNGSEINHEIt
Garnitur
5.18
03/2012
40mm ohne zusätzliche Verbindung
ø 60mm
Alu-Gusslegierung
Stahl verzinkt
US105/1 L+R
US105/2 L+R
PS120/2
US105/4 li.
US105/3 re.
P244/1
R80/5
Technische Änderungen jederzeit vorbehalten © STOBAG
