UniverSal US3510
Senkrechtmarkise
r80/3

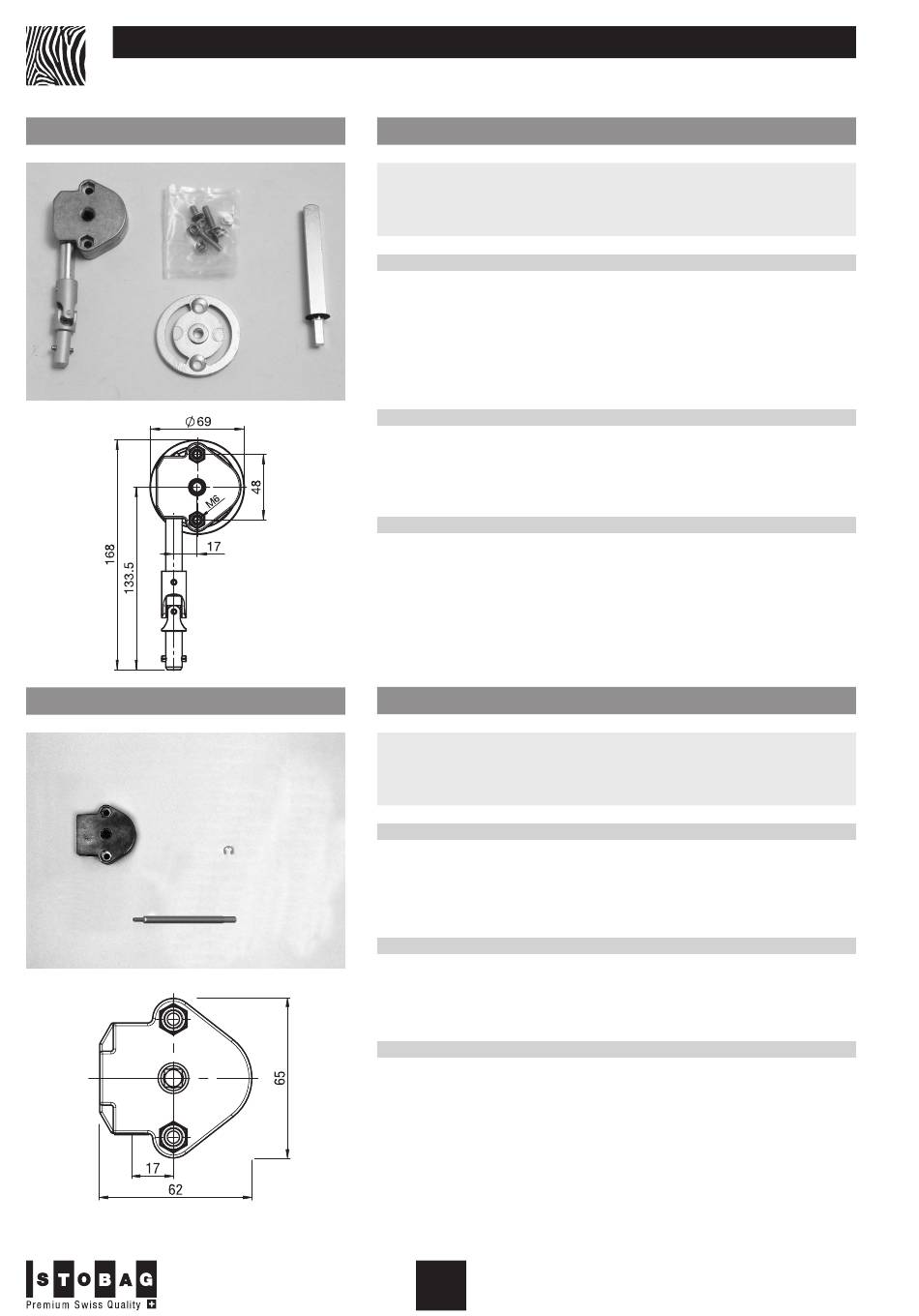

r80/4
Schneckengetriebe mit endanschlag
Dieses Schneckengetriebe ist mit seiner schmalen Einbautiefe speziell für Marki-
sen mit Schutzkasten geeignet. Die optimale Untersetzung von 4:1 ist für Fassa-
denbeschattungen sehr bedienerfreundlich.
tECHNISCHE DatEN
Dieses Getriebe wird mit minus J-Mass verwendet bzw. innerhalb des Seitendek-
kels befestigt.
R80/3:
Untersetzung:
Antrieb:
Abtrieb:
MatERIaLIEN
Getriebe:
Schrauben:
Antrieb
Verstellring:
Antriebs 4-kant:
VERPaCKUNGSEINHEIt
Garnitur
Schneckengetriebe aussen liegend mit endanschlag
Dieses Schneckengetriebe ist mit seiner schmalen Einbautiefe speziell für Marki-
sen mit Schutzkasten geeignet. Die optimale Untersetzung von 4:1 ist für Fassa-
denbeschattungen sehr bedienerfreundlich.
tECHNISCHE DatEN
R80/4:
Untersetzung:
Antrieb:
Abtrieb:
MatERIaLIEN
Getriebe:
Schrauben:
Antriebs 4-kant mit
runden Kanten ZS118/1
VERPaCKUNGSEINHEIt
Garnitur
5.22
03/2012
mit Endanschlag
4:1
mit Kurbelkupplung (Bayonettverschluss)
innen: 4-kant 7x7mm
aussen: 4-kant 13x13mm
Alu-Gusslegierung
Inox
Inox (Bayonettverschluss)
Alu / roh
Stahl / verzinkt
mit Endanschlag
4:1
mit innen 4-kant 6x6mm
innen: 4-kant 7x7mm
aussen: 4-kant 13x13mm
Alu-Gusslegierung
Inox
Stahl / verzinkt
