UniverSal US3510
Senkrechtmarkise
US1010/4
Technische Änderungen jederzeit vorbehalten © STOBAG
www.stobag.com

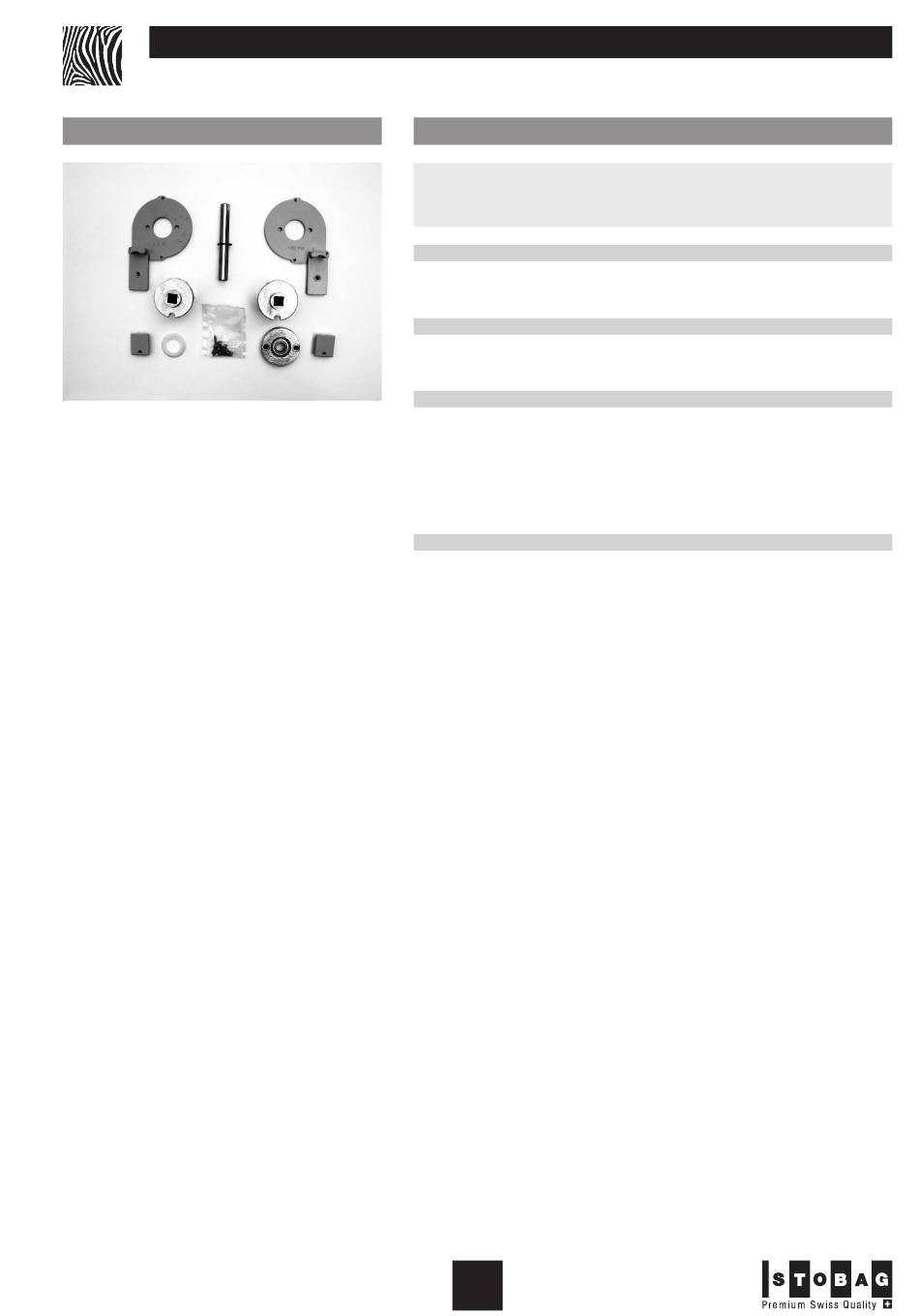

Kupplungs-Garnitur
Diese Kupplungs-Garnitur wird beim Universal US3510 mit Alu-Führung ein-
gesetzt. Sie verbindet 2 Senkrechtstoren mit einem Zwischenraum von max.
40mm.
tECHNISCHE DatEN
Kupplungsdistanz:
Antriebszapfen:
MatERIaLIEN
Lager + Zapfen:
Schraubensatz
LIEFERUMFaNG
2 Seitendeckel
2 Abschlussdeckel
2 Antriebszapfen 60mm mit innen 4-kant R34
1 Zwischenring mit Kugellager
1 Kupplungsscheibe
1 Verbindungswelle 13x13mm 4-kant
1 Schraubensatz
VERPaCKUNGSEINHEIt
Garnitur
5.17
03/2012
40mm ohne zusätzliche Verbindung
ø 60mm
Alu-Gusslegierung
Inox
US105/4 L+R mit Bohrung
S308/1 L+R zu S309
PS120/2
