Senkrechtmarkise
US100/..
US120/2
TH - 9 cm = A
A = Seillänge = Totalhöhe minus 9 / 10 cm
US101/..
US120/2
TH - 9 cm = A
A = Seillänge = Totalhöhe minus 9 / 10 cm
Technische Änderungen jederzeit vorbehalten © STOBAG
www.stobag.com

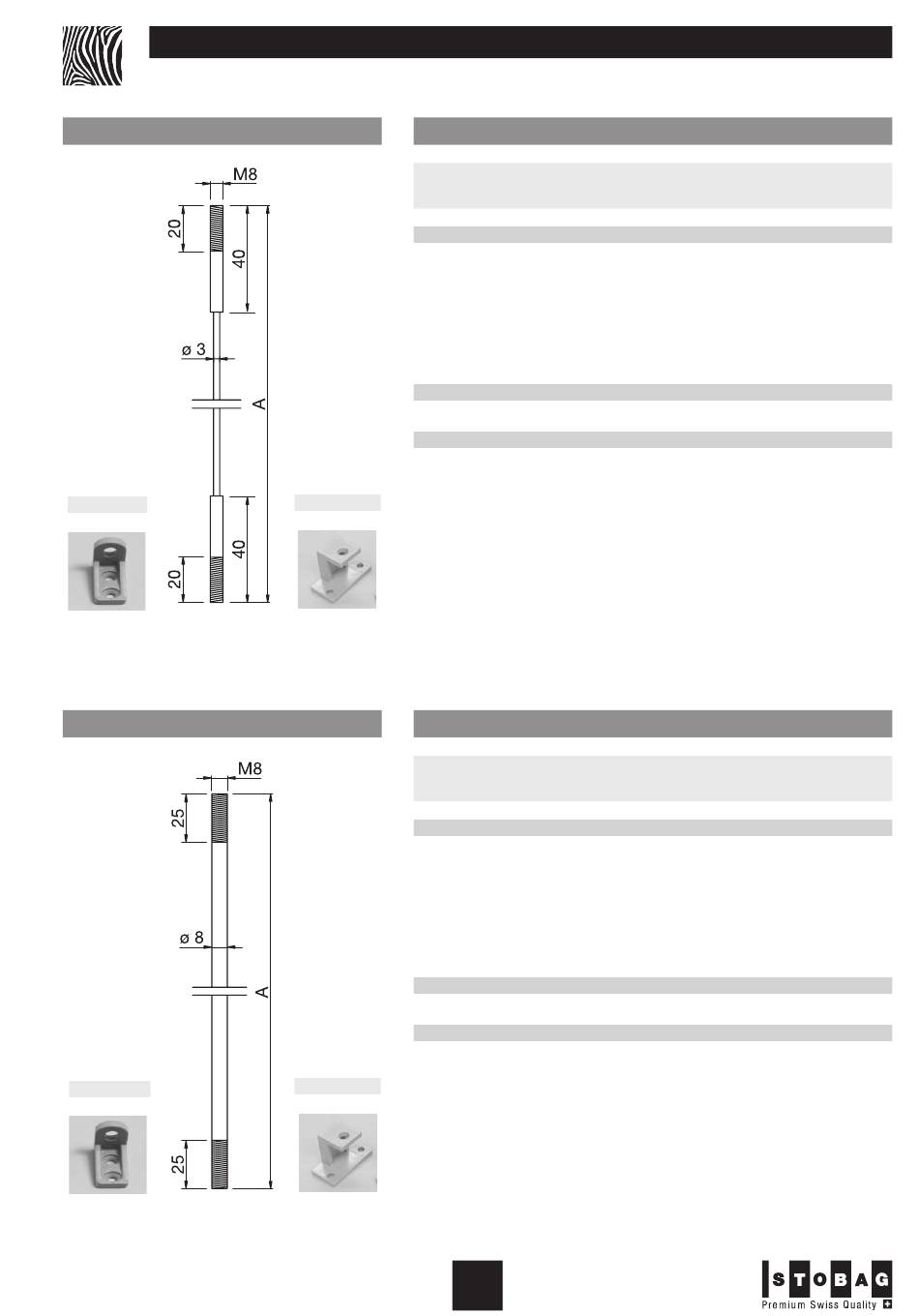

Drahtseilführung
Inox Stahldrahtseil 3mm mit angepresstem Gewindeendstück M8 zur Befesti-
gung unten und oben.
tECHNISCHE DatEN
Masse:
Standardlängen:
US100/10 = 100cm
US100/12 = 125cm
US100/15 = 150cm
Jede Länge auf Bestellung erhältlich
MatERIaLIEN
Drahtseil inkl. Endstück
VERPaCKUNGSEINHEIt
Stück
US120/4
TH - 10 cm = A
Stangenführung
Chromstahlstange 8mm mit angedrehtem M8 Gewinde an beiden Enden.
tECHNISCHE DatEN
Masse:
Standardlängen:
US101/10 = 100cm
US101/12 = 125cm
US101/15 = 150cm
Jede Länge auf Bestellung erhältlich
MatERIaLIEN
Chromstahl
VERPaCKUNGSEINHEIt
Stück
US120/4
TH - 10 cm = A
5.29
03/2012
ø 3mm Endstück M8
US100/17 = 175cm US100/25 = 250cm
US100/20 = 200cm US100/27 = 275cm
US100/22 = 225cm US100/30 = 300cm
Inox
ø 8mm Enden mit M8 Gewinde
US101/17 = 175cm US101/25 = 250cm
US101/20 = 200cm US101/27 = 275cm
US101/22 = 225cm US101/30 = 300cm
