UniverSal US3510
Senkrechtmarkise
r80/5
r80/6
Technische Änderungen jederzeit vorbehalten © STOBAG
www.stobag.com

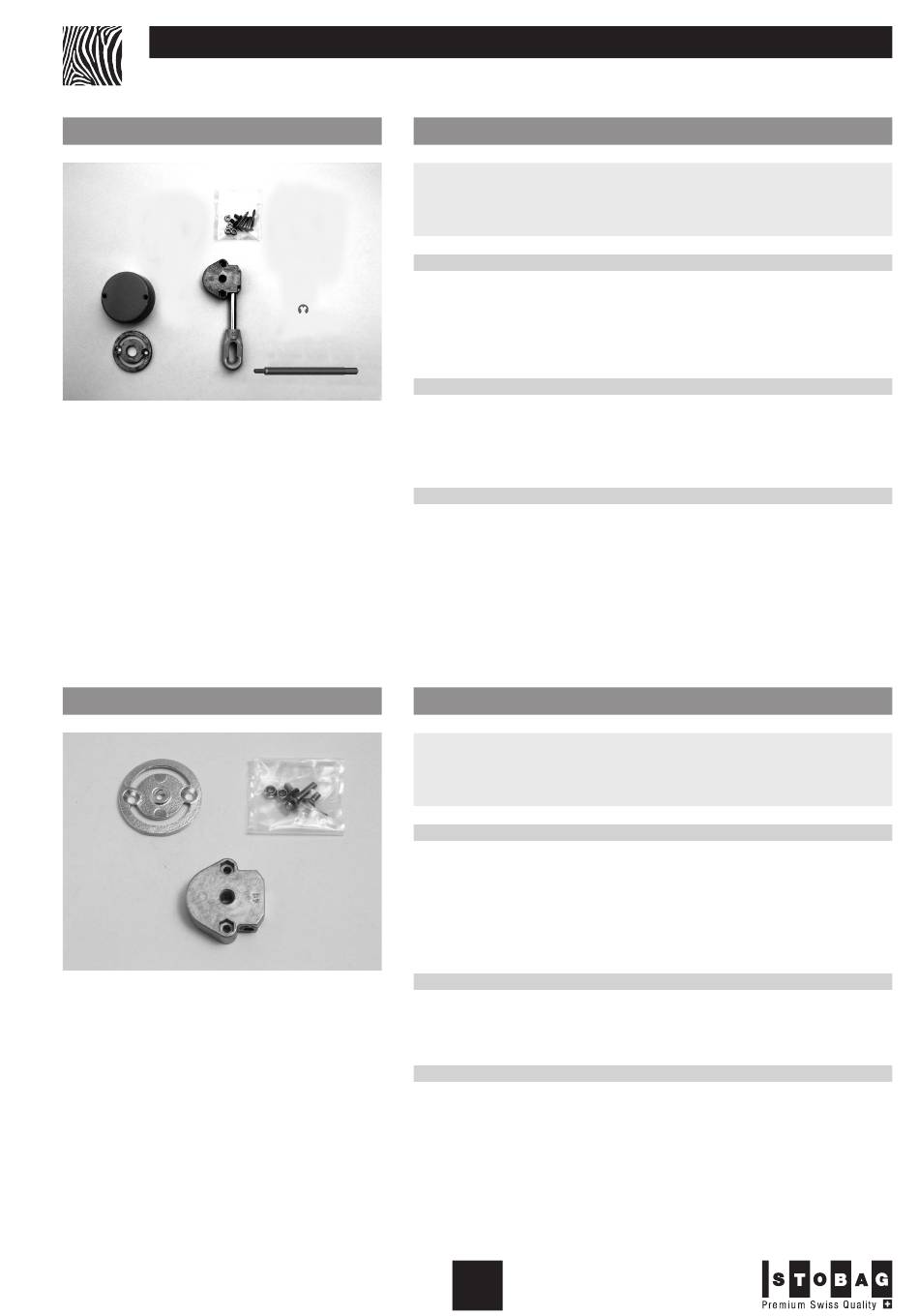

Schneckengetriebe aussen liegend mit endanschlag
Dieses Schneckengetriebe ist mit seiner schmalen Einbautiefe speziell für Marki-
sen mit Schutzkasten geeignet. Die optimale Untersetzung von 4:1 ist für Fassa-
denbeschattungen sehr bedienerfreundlich.
tECHNISCHE DatEN
Aussen liegendes Getriebe mit Getriebedeckel
R80/5:
Untersetzung:
Antrieb:
Abtrieb:
MatERIaLIEN
Getriebe:
Getriebedeckel:
Antriebs 4-kant
Verstellring mit Loch:
Schraubensatz:
VERPaCKUNGSEINHEIt
Garnitur
Schneckengetriebe ohne endanschlag
Dieses Schneckengetriebe ist mit seiner schmalen Einbautiefe speziell für Marki-
sen mit Schutzkasten geeignet. Die optimale Untersetzung von 4:1 ist für Fassa-
denbeschattungen sehr bedienerfreundlich.
tECHNISCHE DatEN
Dieses Getriebe wird mit minus J-Mass verwendet bzw. innerhalb des Seitendek-
kels befestigt.
R80/6:
Untersetzung:
Antrieb:
Abtrieb:
MatERIaLIEN
Getriebe:
Schrauben:
Verstellring:
VERPaCKUNGSEINHEIt
Garnitur
5.23
03/2012
mit Endanschlag
4:1
mit Ring
innen: 4-kant 7x7mm
aussen: 4-kant 13x13mm
Alu-Gusslegierung
Alu
Stahl / verzinkt
Alu / roh
Inox
ohne Endanschlag
4:1
mit innen 4-kant 6x6mm
innen: 4-kant 7x7mm
Alu-Gusslegierung
Inox
Alu / roh
