EthErma Etouch hybrid
thermostat dE | thermostat EN | thermostat Fr |
thermostaat NL | thermostato it
betriebs- und montageanleitung dE
operating and assembly instructions EN
instructions d'utilisation et de montage Fr
Gebruiks- en montagehandleiding NL
instruzioni operative e die montaggio it
www.etherma.com
www.systectherm.ch
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Etherma Etouch Hybrid
Inhaltszusammenfassung für Etherma Etouch Hybrid
- Seite 1 EthErma Etouch hybrid thermostat dE | thermostat EN | thermostat Fr | thermostaat NL | thermostato it betriebs- und montageanleitung dE operating and assembly instructions EN instructions d'utilisation et de montage Fr Gebruiks- en montagehandleiding NL instruzioni operative e die montaggio it www.etherma.com...
- Seite 3 Medium oder in eine andere maschinell lesbare Form im Ganzen oder in Teilen ist nicht gestattet. Diese Anleitung wurde nach bestem Wissen erstellt. Dennoch übernimmt ETHERMA keine Haftung auf Vollständigkeit und Richtigkeit der Informationen. Die beschriebenen Leistungsmerkmale sind nur dann verbindlich, wenn sie bei Vertragsschluss ausdrücklich vereinbart wurden.
-
Seite 4: Inhaltsverzeichnis
INHALTSVERZEICHNIS 1 VORWORT ..............4 1.1 ÜBER DIESES PRODUKT ..........4 1.2 BESTIMMUNGSGEMÄSSE VERWENDUNG ....4 1.3 RECHTLICHE HINWEISE ..........5 1.3.1 CE Konformität ............5 1.3.2 Hersteller ..............5 1.3.3 Haftung ..............5 1.3.4 Gewähleistung ............7 2 SICHERHEITSRELEVANTE INFORMATIONEN ..... 8 2.1 ALLGEMEINE HINWEISE.......... - Seite 5 6 INBETRIEBNAHME ..........14 7 BEDIENUNG ............. 15 7.1 HANDTUCHTROCKNER ..........15 7.2 FUSSBODENHEIZUNG ..........16 7.3 EIN- & AUSSCHALTEN HINTERGRUNDLICHT ..18 7.4 DATUMSANZEIGE ............18 8 EINSTELLUNGSMENÜ ..........19 8.1 ZEITPLAN ..............20 8.2 LERNMODUS ............. 21 8.3 MINDESTTEMPERATUR ..........22 8.4 EINSTELLUNG VON DATUM UND UHRZEIT .....
-
Seite 6: Vorwort
1 VORWORT ETHERMA bedankt sich für Ihr Vertrauen und gratuliert zum Kauf des eTouch hybrid. Wir stehen für ständige Inno- vation, höchste Produktqualität und modernes Design und bieten Ihnen ein zertifiziertes und überzeugendes Produkt mit modernem und anspruchsvollem Design. 1.1 Über dieses Produkt Ihr eTouch hybrid ist ein Einbauthermostat mit 2 Relaisaus- gängen und Touchfunktion und kombiniert zwei Funktionen... -
Seite 7: Rechtliche Hinweise
1.3 Rechtliche Hinweise 1.3.1 CE Konformität Diese Anlage wurde konform nach den betroffenen Richt- linien und Normen entwickelt und produziert. 1.3.2 Hersteller ETHERMA Elektrowärme GmbH Landesstraße 16 A-5302 Henndorf 1.3.3 Haftung Die in dieser Betriebsanleitung angegebenen Informationen, Daten und Hinweise waren zum Zeitpunkt... - Seite 8 Abbildungen sind Symbolfotos und müssen nicht der Realität entsprechen. Aus den Angaben, Abbildungen und Beschreibungen in dieser Anleitung können keine Ansprüche auf Änderung bereits gelieferter Systeme und Komponenten geltend gemacht werden. Technische Änderungen behalten wir uns vor. Änderungen, Irrtümer und Druckfehler begründen keinen Anspruch auf Schadensersatz.
-
Seite 9: Gewähleistung
1.3.4 Gewähleistung Es gelten die Verkaufs- und Lieferbedingungen von ETHERMA. Bitte beachten Sie unsere allgemeinen Geschäftsbedingungen. Gewährleistungsansprüche sind sofort nach Feststellen des Mangels oder Fehlers beim Hersteller zur Prüfung anzu- melden. Die Gewährleistung erlischt in allen Fällen, in denen auch... -
Seite 10: Sicherheitsrelevante Informationen
2 SICHERHEITSRELEVANTE INFOR- MATIONEN 2.1 ALLGEMEINE HINWEISE • Das Heizsystem ist eine Starkstromanlage und muss daher von einem autorisierten Elektriker gemäß den geltenden nationalen Vorschriften installiert werden. • Der Thermostat sollte nicht direkter Sonneneinstrah- lung und Zugluft ausgesetzt sein, da ansonsten die Thermostatfunktionen beeinträchtigt werden können. -
Seite 11: Sicherheitshinweise
• Kinder ab 8 Jahren sowie Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten oder Mangel an Erfahrung und Wissen dürfen das Gerät benutzen, wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des Gerätes unterwiesen wurden und die daraus resultierenden Gefahren verstehen. 2.2 Sicherheitshinweise Im Folgenden werden die in der Betriebs- und Montagean- leitung verwendeten Symbole aufgeführt und definiert. -
Seite 12: Allgemeine Hinweise
VORSICHT Diese Kennzeichnung warnt vor einer drohenden Verletzungsgefahr, erheblichen Sach oder Umwelt- schäden. › Nichtbeachtung kann zu Verletzungen bzw. Sach- oder Umweltschäden führen. 2.3 Allgemeine Hinweise HINWEIS Hilfreiche Information zur Installation und Be- dienung › Nichtbeachtung kann zu Beeinträchtigungen in der Funktion führen. -
Seite 13: Produktbeschreibung

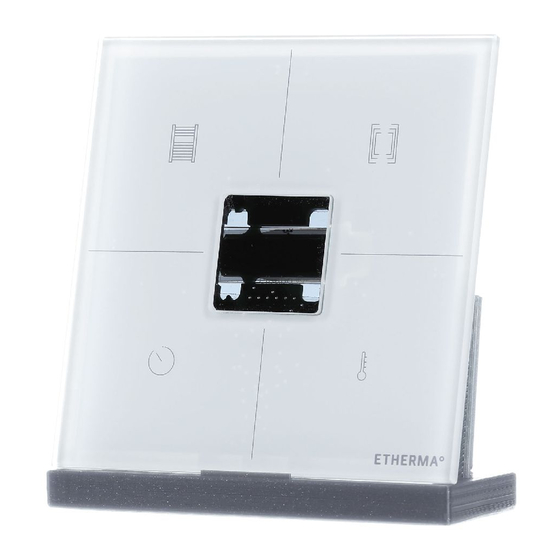

3 PRODUKTBESCHREIBUNG 3.1 Lieferumfang Folgende Komponenten sind enthalten: Touchpanel, Sockel 23.1° Abb. 1: Touchpanel Abb. 2: Touchpanel Abb. 3: Sockel Frontansicht Seitenansicht Ein/Aus-Taste Handtuchtrockner; „Zurück“ im Menü Ein/Aus-Taste Fußbodenheizung; „Nach oben“ im Menü ... -
Seite 14: Technische Daten
4 TECHNISCHE DATEN Nennspannung 230 V Schaltstrom: 16 A Temp.bereich: 18 bis 27 ºC Montage: auf UP-Schalterdose Gangreserve: 3 min Farbe: weiß Maße: 90 x 90 mm Schutzart: IP 21 Prüfzeichen: CE konform Typenschild: Die Stromversorgung muss durch eine Fehler- stromschutzeinrichtung mit höchsens 30 mA und mit einem Leis-... -
Seite 15: Montage
5 MONTAGE Anschlussschema: Wochen Timer: Wochen Timer: programm: programm: 230 V 230 V 230 V 230 V L2 L L1 N B L2 L L1 N B L2 L L1 N B L2 L L1 N B ... -
Seite 16: Inbetriebnahme
GEFAHR DURCH STROMSCHLAG › Als Trennvorrichtung ist ein Schaltgerät mit einer mind. 3 mm großen Kontaktöffnungsweite nötig. Z. B. Schalter, Sicherung, FI-Schutz- schalter. Die Trennschaltung muss allpolig sein. Schutzschicht auftragen. (Anforderungen EN 60335-1; 7.12.2) (1) Den Anschluss gemäß der Anweisung auf der Thermos- tatrückseite vornehmen (siehe Abb. -
Seite 17: Bedienung
7 BEDIENUNG Wenn der Thermostat ausgeschaltet 16:29 21.2° ist, zeigt das Display die Uhrzeit (sofern eingestellt) und die tatsächliche Raum- temperatur an. Wenn ein Zeitplan aktiviert ist (automati- 16:29 AUTO 21.2° scher Modus), zeigt das Display auch das Wort AUTO an. 7.1 Handtuchtrockner Der Handtuchtrockner wird über die Tasten links auf dem Touchpanel bedient. -
Seite 18: Fussbodenheizung
Um die Betriebszeit zu ändern, tippen Sie auf die Ti- mer-Taste : Der Timer wechselt zum nächsten Wert. 16:29 21.2° Mögliche Werte sind 1, 2 oder 3 Stunden. Nachdem die Zeit abgelaufen ist, wird der Handtuch- trockner automatisch abgeschaltet. Sie können ihn jedoch ausschalten, bevor die Zeit um ist, indem Sie erneut auf die Ein/Aus-Taste ... - Seite 19 Der Bediener kann den Thermostat trotzdem manuell ein- oder ausschalten, wenn der automatische Modus aus- gewählt ist: Wenn ein Wochenprogramm für die Ein- und Ausschaltzeit vorliegt, wird diese beim nächsten Schalt- punkt wieder übernommen. Um den Thermostat manuell auszuschalten, tippen Sie auf die Ein/Aus-Taste : Das Display zeigt das Symbol für die 16:29...
-
Seite 20: Ein- & Ausschalten Hintergrundlicht
Um den Thermostat auszuschalten, tippen Sie noch einmal auf die Ein/Aus-Taste . Wenn bei der Einheit ein ZEITPLAN AKTIVIERT ist, läuft der automatische Betrieb nach dem eingestellten Zeitplan. Die Fußbodenheizung wird entsprechend ein- und ausge- schaltet. Sie können die Einheit unabhängig vom laufenden Programm ein- oder ausschalten.
