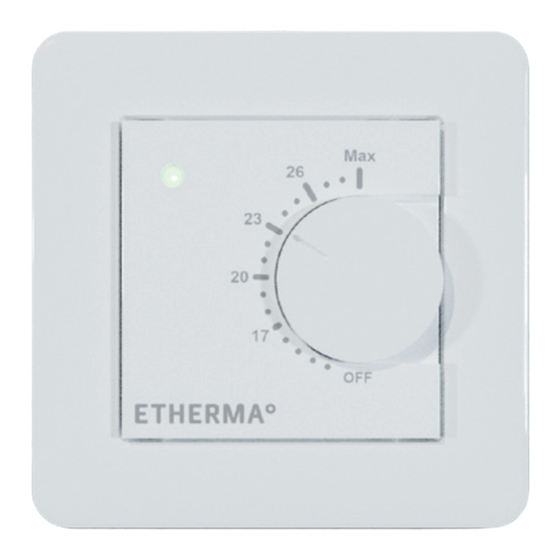

Etherma eTWIST-BASIC-1 Installations- Und Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Etherma Anleitungen
  4. Thermostate
  5. eTWIST-BASIC-1
  6. Installations- und bedienungsanleitung

Etherma eTWIST-BASIC-1 Installations- Und Bedienungsanleitung

Quelle: etherma.com/de
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 3

Quicklinks

Diese Anleitung herunterladen
All manuals and user guides at all-guides.com
Installation and usage instructions
ETHERMA eTWIST-BASIC-1
Room, combi floor thermostat
www.etherma.com

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Etherma eTWIST-BASIC-1

Inhaltszusammenfassung für Etherma eTWIST-BASIC-1

  • Seite 1 All manuals and user guides at all-guides.com Installation and usage instructions ETHERMA eTWIST-BASIC-1 Room, combi floor thermostat www.etherma.com...
  • Seite 2 All manuals and user guides at all-guides.com Angaben zum Energieverbrauch Die Produktdaten entsprechen den EU-Verordnungen zur Richtlinie für umweltgerechte Gestaltung energieverbrauchs- relevanter Produkte (ErP). Information about energy consumption The product complies with the EU regulations on the Ecodesign Directive (2009/125/EC) for energy-related products (ErP). Informatie over energieverbruik Het product voldoet aan de EU-regelgeving betreffende de richtlijn inzake milieuvriendelijk ontwerp van energiegerelate-...
  • Seite 3 T W I S T - B A S I C - 1 - S E T U P Dieses Handbuch beschreibt die wichtigsten Funktionen und technischen Daten des Thermostats eTWIST-BASIC-1. Die Anweisungen helfen dem Anwender, das Thermostat zu bedienen und dem Elektriker bei der Installation und Konfi- guration des Thermostats.
  • Seite 4 All manuals and user guides at all-guides.com T E C H N I S C H E D A T E N Bluetooth: Version 4.2 Spannungsversorgung: 230 V - 50/60 Hz Maximale Belastung: 16 A (ohmsch) Temperaturbereich: + 5 °C / + 35 °C Externe Temperaturabsenkung: 230 V- 50/60 Hz IP-Klasse:...
  • Seite 5 All manuals and user guides at all-guides.com Die Bluetooth Marke und -Logos sind Eigentum von Bluetooth SIG, ® Inc., und ihre Verwendung ist für Taelek Oy lizenziert. Andere Marken und Handelsnamen sind Eigentum der jeweiligen Besitzer. Apple, das Apple Logo, iPhone, iPad und iPod touch sind Marken von Apple Inc., die in den USA und anderen Ländern eingetragen sind.
  • Seite 6 All manuals and user guides at all-guides.com I N S T A L L A T I O N Die Installation muss von einem qualifizierten Elektriker unter Ein- haltung der Verdrahtungs- und Bauvorschriften durchgeführt werden. Trennen Sie vor der Installation die Stromversorgung des Thermostats vom Netz.
  • Seite 7 All manuals and user guides at all-guides.com Positionieren Sie nun das Thermostat und befestigen Sie es mit 2 Schrau- ben in der Wandeinbaudose. Montieren Sie die Abdeckteile, befestigen Sie diese mit der Schraube und drücken Sie abschließend den Drehknopf an der richtigen Position ein.
  • Seite 8 All manuals and user guides at all-guides.com I N B E T R I E B N A H M E Nach dem ersten Einschalten des Thermostats erkennt das Thermostat, ob ein Bodenfühler angeschlossen ist oder nicht und führt eine entspre- chende Initialisierung durch (Auswahl zwischen Boden- und Luftmodus).
  • Seite 9 All manuals and user guides at all-guides.com PWM MIN: PWM MAX: 100 % ANWENDERPROGRAMM AKTIVIERTE ECO-TEMP: 19 °C EXTERN AKTIVIERTE ÖKO-TEMP: 19 °C VENTILSCHUTZ: FÜHLERTYP: 10 k Ohm LED INTENSITÄT: 70 % NETZWERKSCHLÜSSEL: Leer WOCHENPROGRAMM: Verwenden Sie die ecoControl App, um Einstellungen zu überprüfen und zu ändern.
  • Seite 10 All manuals and user guides at all-guides.com B E N U T Z E R H A N D B U C H GRUNDBEDIENUNG Das Thermostat wird mit einem Drehknopf und einem optionalen Ab- senkungsschalter bedient. Die grundlegende Bedienung des Ther- mostats ist einfach: - Schalten Sie das Gerät aus, indem Sie den Drehknopf in die Position OFF drehen...

  • Seite 11: Erweiterte Benutzung

    All manuals and user guides at all-guides.com Zusätzlich mit ecoControl App (siehe nächstes Kapitel): - rot blinkend => bluetooth Verbindung - grün blinkend => Bestätigung zum Speichern der Änderungen durch kurzes Drehen des Drehknopfes in den AUS-Zustand ERWEITERTE BENUTZUNG Sie können auf alle Thermostatdaten mit der kostenlosen ecoControl App zugreifen, die auf Android- und iOS-Mobilgeräten läuft.

  • Seite 12: Bodentemperatur Min Und Max

    All manuals and user guides at all-guides.com E I N S T E L L U N G E N Das Thermostat verfügt über verschiedene Einstellungen, die mit der ecoControl App einfach angepasst werden können. Hinweis: Denken Sie daran, nach jeder Änderung zu speichern! Name des Thermostats Ein freier und beschreibender Name, der in der ecoControl App ange- zeigt wird.

  • Seite 13: Bodentemperatur-Offset (Kalibrierung)

    All manuals and user guides at all-guides.com BODENTEMPERATUR-OFFSET (KALIBRIERUNG) Wenn die Temperaturmessung des Benutzers einen Unterschied zum Sollwert des Reglers hat, wird diese Einstellung zur Kalibrierung ver- wendet. Hinweis: Der Bodenfühler in der Bodenkonstruktion ist viel wärmer als die tatsächlich im Raum gemessenen Temperaturen. Da- her ist die Voreinstellung auf -3 °C eingestellt, damit der Einstellbe- reich des Drehknopfs im realistischen Bereich von 18 °C - 24 °C liegt.

  • Seite 14: Benutzerprogramm Aktiviert Eco Temp

    All manuals and user guides at all-guides.com E I N S T E L L U N G E N PWM MIN UND MAX Diese Einstellung hat zwei Hauptzwecke. Im PWM-Modus geben die Min- und Max-Werte den aktiven Reglerbereich an. In allen anderen Modi wird das maximale Impulsverhältnis sichegestellt.

  • Seite 15: Led-Helligkeit

    All manuals and user guides at all-guides.com E I N S T E L L U N G E N FÜHLERTYP Es können Bodenfühleren von verschiedenen Herstellern verwendet werden. Unterstützte Typen sind 2k, 10k, 12,5k, 15k, 33k NTCs. LED-HELLIGKEIT Helligkeit der LED-Anzeige. ANWENDERPROGRAMM-MODUS AUTO schaltet das Anwenderprogramm ein, OFF schaltet es aus.

  • Seite 16: Empfangen Von Drahtlosen Eco Steuerungen

    All manuals and user guides at all-guides.com E I N S T E L L U N G E N EMPFANGEN VON DRAHTLOSEN ECO STEUERUNGEN Ein Thermostat mit einem externen Absenkungsschalter kann mehre- re andere Thermostate so steuern, dass sie in den Absenkungsmodus gehen.
  • Seite 17 All manuals and user guides at all-guides.com W O C H E N P L A N Sie können in der ecoControl-App einen 24/7-Wochenplan erstellen. Mit dem Wochenplan können Sie das Thermostat so programmieren, dass die Temperatur während der Zeitspannen, in denen der Raum nicht genutzt wird, gesenkt wird.
  • Seite 18 All manuals and user guides at all-guides.com F E H L E R M O D I Das Thermostat zeigt einen fehlerhaften Zustand durch Blinken der LEDs an. Der typischste Fall ist, dass die Echtzeit während einer zu langen Stromunterbrechung verfälscht wird. Dies wird automatisch be- hoben, indem eine Verbindung mit der ecoControl-App hergestellt wird.
  • Seite 19 E T H E R M A E C O N T R O L A P P V E R B I N D U N G Sie können die App für mobile Geräte (Android / iOS) verwenden, um die eingestellten Temperaturen zu lesen, Einstellungen vorzunehmen und ein Benutzer-Wochenprogramm zu erstellen. Folgen Sie dem Benut- zerhandbuch in der ETHERMA eControl App.
  • Seite 20 T W I S T - B A S I C - 1 - S E T U P This manual describes the main features and technical spe- cifications of the thermostat eTWIST-BASIC-1. The instruc- tions will help the user to operate the thermostat and the electrician to install and configure the thermostat.
  • Seite 21 All manuals and user guides at all-guides.com T E C H N I C A L D A T A Bluetooth: Version 4.2 Power supply: 230 V - 50/60 Hz Maximum load: 16 A (ohmic) Temperature range: + 5 °C / + 35 °C External temperature lowering: 230 V- 50/60 Hz...
  • Seite 22 All manuals and user guides at all-guides.com The Bluetooth trademark and logos are owned by Bluetooth SIG, Inc. ® and their use is licensed to Taelek Oy. Other trademarks and trade na- mes are the property of their respective owners. Apple, the Apple logo, iPhone, iPad, and iPod touch are trademarks of Apple Inc.
  • Seite 23 All manuals and user guides at all-guides.com I N S T A L L A T I O N Installation must be performed by a qualified electrician in complian- ce with wiring and building codes. Disconnect the power supply of the thermostat from the main network before installation.
  • Seite 24 All manuals and user guides at all-guides.com Now position the thermostat and fasten it in the wall installation box with 2 screws. Install the cover parts, fasten them with the screw and, finally, press the rotary knob in at the correct position.
  • Seite 25 All manuals and user guides at all-guides.com C O M M I S S I O N I N G After the thermostat is switched on for the first time, the thermostat de- tects whether a floor sensor is connected or not and performs an appro- priate initialization (selection between floor and air mode).
  • Seite 26 All manuals and user guides at all-guides.com PWM MIN: PWM MAX: 100 % USER PROGRAM ACTIVATED ECO-TEMP: 19 °C EXTERNALLY ACTIVATED ECO-TEMP: 19 °C VALVE PROTECTION: SENSOR TYPE: 10 k Ohm LED INTENSITY: 70 % NETWORK KEY: Empty WEEKLY PROGRAM: Use the ecoControl App to check and change settings.

  • Seite 27: Basic Operation

    All manuals and user guides at all-guides.com U S E R M A N U A L BASIC OPERATION The thermostat is operated with a rotary knob and an optional lowering switch. The basic operation of the thermostat is simple: - Switch off the device by turning the rotary knob to the OFF position - Switch on the device by turning the rotary knob to the ON position set the desired temperature with the rotary knob...
  • Seite 28 All manuals and user guides at all-guides.com Additionally with ecoControl App (see next chapter): - red flashing => bluetooth connection - green flashing => Confirmation to save changes by briefly turning the rotary knob to the OFF state EXTENDED USE You can access all thermostat data with the free ecoControl App, which runs on Android and iOS mobile devices.
  • Seite 29 All manuals and user guides at all-guides.com S E T T I N G S The thermostat has various settings that can be easily adjusted with the ecoControl app. Note: remember to save after each change! Thermostat name A free and descriptive name that is displayed in the ecoControl App. Heating mode The thermostat can measure and set the floor temperature, air tempe- rature, air temperature with a floor limitation (dual) and a heating ratio...
  • Seite 30 All manuals and user guides at all-guides.com FLOOR TEMPERATURE OFFSET (CALIBRATION) If the user's temperature measurement has a difference from the controller set point, this setting is used for calibration. Note: the floor sensor in the floor construction is much warmer than the actual tem- peratures measured in the room.
  • Seite 31 All manuals and user guides at all-guides.com S E T T I N G S PWM MIN AND MAX This setting has two main purposes. In PWM mode, the min and max values indicate the active controller range. In all other modes the ma- ximum pulse ratio is set.

  • Seite 32: Led Brightness

    All manuals and user guides at all-guides.com S E T T I N G S FEEDING TYPE Floor sensors from different manufacturers can be used. Supported ty- pes are 2k, 10k, 12.5k, 15k, 33k NTCs. LED BRIGHTNESS Brightness of the LED display. USER PROGRAM MODE AUTO switches the user program on, OFF switches it off.
  • Seite 33 All manuals and user guides at all-guides.com S E T T I N G S RECEIVING WIRELESS ECO CONTROLS A thermostat with an external lowering switch can control several other thermostats to go into temperature lowering mode. This function saves the user from hard wiring the Home/Away switch to many room sen- sors.
  • Seite 34 All manuals and user guides at all-guides.com W E E K L Y S C H E D U L E You can create a 24/7 weekly schedule in the ecoControl App. The wee- kly schedule allows you to program the thermostat to lower the tem- perature during periods when the room is not in use.
  • Seite 35 All manuals and user guides at all-guides.com E R R O R M O D E S The thermostat indicates a faulty condition by flashing the LEDs. The most typical case is that the real time is distorted during a power in- terruption that is too long.
  • Seite 36 E T H E R M A E C O N T R O L A P P C O N N E C T I O N You can use the App for mobile devices (Android/iOS) to read the set temperatures, make settings and create a weekly user program. Follow the user manual in the ETHERMA eControl App.
  • Seite 37 All manuals and user guides at all-guides.com e T W I S T - B A S I C - 1 - S E T - U P Deze handleiding beschrijft de belangrijkste kenmerken en technische specificaties van de thermostaat eTWIST-BA- SIC-1.
  • Seite 38 All manuals and user guides at all-guides.com T E C H N I S C H E G E G E V E N S Bluetooth: versie 4.2 Stroomvoorziening: 230 V - 50/60 Hz Maximale belasting: 16 A (ohms) Temperatuurbereik: + 5 °C / + 35 °C Externe temperatuurinstelling: 230 V- 50/60 Hz...
  • Seite 39 All manuals and user guides at all-guides.com Het handelsmerk en de logo's van Bluetooth zijn eigendom van Blue- ® tooth SIG, Inc. en het gebruik ervan is in licentie gegeven aan Taelek Oy. Andere handelsmerken en handelsnamen zijn eigendom van hun respectieve eigenaars.
  • Seite 40 All manuals and user guides at all-guides.com I N S T A L L A T I E De installatie moet worden uitgevoerd door een gekwalificeerde elekt- ricien in overeenstemming met de bedradings- en bouwvoorschriften. Koppel de voeding van de thermostaat los van het elektriciteitsnet vóór de installatie.
  • Seite 41 All manuals and user guides at all-guides.com Plaats nu de thermostaat en bevestig hem met 2 schroeven in de muur- contactdoos. Monteer de afdekdelen, zet ze vast met de schroef en druk tenslotte de draaiknop in de juiste stand.
  • Seite 42 All manuals and user guides at all-guides.com I N G E B R U I K N A M E Nadat de thermostaat voor de eerste keer wordt ingeschakeld, detec- teert de thermostaat of er een vloersensor is aangesloten en voert een geschikte initialisatie uit (selectie tussen vloer- en luchtmodus).
  • Seite 43 All manuals and user guides at all-guides.com PWM MIN: PWM MAX.: 100 % ECO-TEMP. GEACTIVEERD IN GEBRUIKERSPROGRAMMA 19 °C EXTERN GEACTIVEERDE ECO-TEMP: 19 °C VENTIELBESCHERMING: TYPE SENSOR: 10 k Ohm LED INTENSITEIT: 70 % NETWERKSLEUTEL: Leeg WEKELIJKS PROGRAMMA: Gebruik de ecoControl-app om instellingen te controleren en te wijzigen.
  • Seite 44 All manuals and user guides at all-guides.com G E B R U I K E R S H A N D L E I D I N G BASISBEDIENING De thermostaat wordt bediend met een draaiknop en een optionele te- rugslagschakelaar.
  • Seite 45 All manuals and user guides at all-guides.com Speciaal met de ecoControl-app (zie volgend hoofdstuk): - knipperend rood => Bluetooth-verbinding - groen knipperend => Bevestiging om de wijzigingen op te slaan door de draaiknop kort naar de UIT-toestand te draaien UITGEBREID GEBRUIK U heeft toegang tot alle thermostaatgegevens met de gratis ecoCont- rol-app, die werkt op mobiele Android- en iOS-apparaten.
  • Seite 46 All manuals and user guides at all-guides.com I N S T E L L I N G E N De thermostaat heeft verschillende instellingen die eenvoudig kunnen worden aangepast met de ecoControl-app. Opmerking: vergeet niet op te slaan na elke wijziging! Naam thermostaat Een vrije en beschrijvende naam die wordt weergegeven in de ecoCon- trol-app.
  • Seite 47 All manuals and user guides at all-guides.com VLOERTEMPERATUUR OFFSET (KALIBRATIE) Als de temperatuurmeting van de gebruiker afwijkt van de nominale waarde van de regelaar, wordt deze instelling gebruikt voor de kali- bratie. Opmerking: de vloersensor in de vloerconstructie is veel war- mer dan de werkelijk gemeten temperaturen in de kamer.
  • Seite 48 All manuals and user guides at all-guides.com I N S T E L L I N G E N PWM MIN EN MAX Deze instelling heeft twee hoofddoelen. In PWM-modus geven de min- en max-waarden het actieve regelbereik aan. In alle andere modi is de maximale pulsverhouding ingesteld.

  • Seite 49: Draadloze Temperatuursensor

    All manuals and user guides at all-guides.com I N S T E L L I N G E N TYPE SENSOR Er kunnen vloersensoren van verschillende fabrikanten worden gebru- ikt. Ondersteunde types zijn 2k, 10k, 12,5k, 15k, 33k NTC's. LED-HELDERHEID Helderheid van het led-display.
  • Seite 50 All manuals and user guides at all-guides.com I N S T E L L I N G E N ONTVANGST VAN DRAADLOZE ECO-BEDIENING Een thermostaat met een externe set-back-schakelaar kan verschil- lende andere thermostaten in de set-back-stand zetten. Deze functie bespaart de gebruiker de bedrading van de Home-/Away-schakelaar naar vele kamersensoren.
  • Seite 51 All manuals and user guides at all-guides.com W E K E L I J K S S C H E M A U kunt een 24/7 weekschema maken in de ecoControl-app. Met de weekplanning kunt u de thermostaat programmeren om de tempera- tuur te verlagen tijdens perioden, waarin de kamer niet wordt gebruikt.
  • Seite 52 All manuals and user guides at all-guides.com F O U T M O D I De thermostaat geeft een storing aan door de leds te laten knipperen. Het meest typische geval is dat de reële tijd wordt verstoord tijdens een te lange stroomonderbreking. Dit wordt automatisch verholpen door verbinding te maken met de ecoControl-app.
  • Seite 53 V E R B I N D I N G E T H E R M A E C O N T R O L - A P P U kunt de app voor mobiele apparaten (Android / iOS) gebruiken om de ingestelde temperaturen af te lezen, instellingen uit te voeren en een gebruikersweekprogramma te maken. Volg de gebruikershandleiding in de ETHERMA eControl App.
  • Seite 54 T W I S T - B A S I C - 1 - S E T U P Ce manuel décrit les principales fonctions et spécifications techniques du thermostat eTWIST-BASIC-1. Les instruc- tions aideront l'utilisateur à faire fonctionner le thermostat et l'électricien à...
  • Seite 55 All manuals and user guides at all-guides.com D O N N É E S T E C H N I Q U E S Bluetooth : version 4.2 Alimentation électrique : 230 V - 50/60 Hz Charge maximale : 16 A (ohmique) Plage de température : + 5 °C / + 35 °C Baisse de...
  • Seite 56 All manuals and user guides at all-guides.com La marque et les logos Bluetooth sont la propriété de Bluetooth SIG, ® Inc. et Taelek Oy dispose d'une licence d'utilisation. Les autres marques et noms commerciaux sont la propriété de leurs détenteurs respectifs. Apple, le logo Apple, iPhone, iPad et iPod touch sont des marques d'Ap- ple Inc.
  • Seite 57 All manuals and user guides at all-guides.com I N S T A L L A T I O N L'installation doit être effectuée par un électricien qualifié, conformé- ment à la réglementation en matière de câblage et de construction. Débranchez l'alimentation du thermostat du secteur avant l'installa- tion.
  • Seite 58 All manuals and user guides at all-guides.com Positionnez maintenant le thermostat et fixez-le avec 2 vis dans le boîtier mural. Montez les pièces du couvercle, fixez-les avec la vis et enfin, pous- sez le bouton rotatif à la bonne position.
  • Seite 59 All manuals and user guides at all-guides.com M I S E E N S E R V I C E Après la première mise sous tension du thermostat, celui-ci détecte si un capteur de sol est connecté ou non et effectue une initialisation appropriée (sélection entre le mode sol et le mode air).
  • Seite 60 All manuals and user guides at all-guides.com MLI MIN : MLI MAX : 100 % TEMPÉRATURE ÉCO DU PROGRAMME UTILISATEUR 19 °C TEMPÉRATURE ÉCO DE L'EXTÉRIEUR : 19 °C PROTECTION DES SOUPAPES : TYPE DE CAPTEUR : 10 k Ohm INTENSITÉ...

  • Seite 61: Fonctionnement De Base

    All manuals and user guides at all-guides.com M A N U E L U T I L I S A T E U R FONCTIONNEMENT DE BASE Le thermostat est commandé par un bouton rotatif et un interrupteur de réduction en option. Le fonctionnement de base du thermostat est simple : - Éteignez l'appareil en tournant le bouton rotatif sur la position OFF - Mettez l'appareil en marche en tournant le bouton rotatif sur la...

  • Seite 62: Utilisation Avancée

    All manuals and user guides at all-guides.com En outre, avec l'application ecoControl (voir chapitre suivant) : - rouge clignotant => connexion bluetooth - vert clignotant => Confirmation pour enregistrer les modifica tions en tournant brièvement le bouton rotatif à l'état OFF UTILISATION AVANCÉE Vous pouvez accéder à...
  • Seite 63 All manuals and user guides at all-guides.com P A R A M È T R E S Le thermostat dispose de différents paramètres qui peuvent être faci- lement ajustés avec l'application ecoControl. Note : N'oubliez pas de sauvegarder après chaque modification ! Nom du thermostat Un nom libre et descriptif qui s'affiche dans l'application ecoControl.
  • Seite 64 All manuals and user guides at all-guides.com DÉCALAGE DE LA TEMPÉRATURE DU SOL (ÉTALONNAGE) Si le relevé de température de l'utilisateur présente une différence par rapport à la valeur voulue du régulateur, ce paramètre est utilisé pour l'étalonnage. Remarque : la sonde de sol dans la construction du plan- cher est beaucoup plus chaude que les températures réelles mesurées dans la pièce.
  • Seite 65 All manuals and user guides at all-guides.com P A R A M È T R E S MLI MIN ET MAX Ce paramètre a deux objectifs principaux. En mode MLI, les valeurs min et max indiquent la plage active du régulateur. Dans tous les aut- res modes, c'est le rapport d'impulsion maximal qui est visé.
  • Seite 66 All manuals and user guides at all-guides.com P A R A M È T R E S TYPE DE CAPTEUR Des capteurs au sol de différents fabricants peuvent être utilisés. Les types pris en charge : CTN 2k, 10k, 12.5k, 15k, 33k. LUMINOSITÉ...
  • Seite 67 All manuals and user guides at all-guides.com P A R A M È T R E S RÉCEPTION DES COMMANDES ÉCO SANS FIL Un thermostat doté d'un interrupteur de réduction externe peut com- mander à plusieurs autres thermostats de passer en mode réducti- on.
  • Seite 68 All manuals and user guides at all-guides.com P R O G R A M M E H E B D O M A D A I R E Vous pouvez créer un programme hebdomadaire 24/7 dans l'applica- tion ecoControl. Le programme hebdomadaire vous permet de pro- grammer le thermostat pour qu'il abaisse la température pendant les périodes où...
  • Seite 69 All manuals and user guides at all-guides.com M O D E S D ' E R R E U R Le thermostat indique une condition défectueuse en faisant clignoter les voyants. Le cas le plus typique est que le temps réel est déformé lors d'une interruption de courant trop longue.
  • Seite 70 E C O N T R O L Vous pouvez utiliser l'application pour appareils mobiles (Android / iOS) pour lire les températures voulues, effectuer des réglages et créer un programme utilisateur hebdomadaire. Suivez le manuel d'utilisation de l'application ETHERMA eControl.
  • Seite 71 T W I S T - B A S I C - 1 - I N S T A L L A Z I O N E Questo manuale descrive le principali funzioni e specifiche tecniche del termostato eTWIST-BASIC-1. Le presenti istru- zioni aiutano l'utilizzatore nell'uso del termostato e l'elett- ricista nell'installazione e configurazione del termostato.
  • Seite 72 All manuals and user guides at all-guides.com D A T I T E C N I C I Bluetooth: versione 4.2 Tensione di alimentazione: 230 V - 50/60 Hz Carico massimo: 16 A (ohmico) Gamma di temperatura: + 5 °C / + 35 °C Riduzione della temperatura esterna: 230 V - 50/60 Hz...
  • Seite 73 All manuals and user guides at all-guides.com Il marchio e il logo Bluetooth sono proprietà di Bluetooth SIG, Inc. e ® il loro uso è concesso in licenza a Taelek Oy. Gli altri marchi e nomi commerciali sono proprietà dei loro rispettivi titolari. Apple, il logo Apple, iPhone, iPad e iPod touch sono marchi di Apple Inc.
  • Seite 74 All manuals and user guides at all-guides.com I N S T A L L A Z I O N E L'installazione deve essere eseguita da un elettricista qualificato, nel rispetto delle prescrizioni riguardanti il cablaggio e i lavori edili. Pri- ma dell'installazione, scollegare dalla rete elettrica l'alimentazione del termostato.
  • Seite 75 All manuals and user guides at all-guides.com Posizionare ora il termostato e fissarlo con 2 viti nella scatola di montaggio a muro. Montare le parti di copertura, fissarle con la vite e infine spingere la manopola nella posizione corretta.
  • Seite 76 All manuals and user guides at all-guides.com M E S S A I N F U N Z I O N E Dopo la prima accensione del termostato, esso rileva se il sensore da pavimento è collegato o meno ed esegue un'appropriata inizializzazione (selezione tra modalità...
  • Seite 77 All manuals and user guides at all-guides.com PWM MIN: PWM MAX: 100% ECO-TEMP ATTIVATO DAL PROGRAMMA UTENTE: 19 °C ECO-TEMP ATTIVATO ESTERNAMENTE: 19 °C PROTEZIONE DELLA VALVOLA: Disattivato TIPO DI SENSORE: 10 k Ohm INTENSITÀ DEL LED: CHIAVE DI RETE: Vuoto PROGRAMMA SETTIMANALE: Disattivato...

  • Seite 78: Funzionamento Di Base

    All manuals and user guides at all-guides.com M A N U A L E U T E N T E FUNZIONAMENTO DI BASE Il termostato viene azionato con una manopola girevole e un interrut- tore di riduzione opzionale. Il funzionamento di base del termostato è semplice: - Spegnere il dispositivo girando la manopola sulla posizione OFF - Accendere l'apparecchio girando la manopola sulla posizione ON;...
  • Seite 79 All manuals and user guides at all-guides.com Inoltre con l'app ecoControl (vedi capitolo successivo): - rosso lampeggiante => connessione Bluetooth - verde lampeggiante => Confermare per salvare le modifiche girando brevemente la manopola sullo stato OFF (spento) UTILIZZO ESTESO È possibile accedere a tutti i dati del termostato con l'app gratuita eco- Control, che funziona su dispositivi mobili Android e iOS.
  • Seite 80 All manuals and user guides at all-guides.com I M P O S T A Z I O N I Il termostato dispone di varie impostazioni, che possono essere facil- mente regolate con l'app ecoControl. Nota: ricordarsi di salvare dopo ogni modifica! Nome del termostato Un nome libero e descrittivo che viene visualizzato nell'app ecoControl.
  • Seite 81 All manuals and user guides at all-guides.com COMPENSAZIONE DELLA TEMPERATURA DEL PAVIMENTO (CALIBRA- ZIONE) Se la misurazione della temperatura dell'utente ha una differenza rispetto al valore di riferimento del regolatore, questa impostazione vi- ene utilizzata per la calibrazione. Nota: il sensore da pavimento nella struttura del pavimento è...
  • Seite 82 All manuals and user guides at all-guides.com I M P O S T A Z I O N I PWM MIN E MAX Questa impostazione ha due scopi principali. In modalità PWM, i valori min e max indicano la gamma attiva del regolatore. In tutte le altre modalità...
  • Seite 83 All manuals and user guides at all-guides.com I M P O S T A Z I O N I TIPO DI SENSORE Si possono usare sensori da pavimento di diversi produttori. I tipi sup- portati sono 2 k, 10 k, 12,5 k, 15 k, 33 k NTC. LUMINOSITÀ...
  • Seite 84 All manuals and user guides at all-guides.com I M P O S T A Z I O N I RICEZIONE DEI CONTROLLI ECO SENZA FILI Un termostato con un interruttore esterno di riduzione può controllare diversi altri termostati, nel senso di farli entrare in modalità riduzione. Questa funzione evita all'utente la necessità...
  • Seite 85 All manuals and user guides at all-guides.com P R O G R A M M A S E T T I M A N A L E Nell'app ecoControl è possibile impostare un programma settimanale 24/7. Con il programma settimanale si può programmare il termostato in modo che la temperatura venga abbassata durante i periodi di tempo in cui la stanza non viene usata.
  • Seite 86 All manuals and user guides at all-guides.com M O D A L I T À D I E R R O R E Il termostato indica una condizione difettosa tramite il lampeggio dei LED. Il caso più tipico è che il tempo reale si sia alterato durante un'in- terruzione di corrente troppo lunga.
  • Seite 87 C O N N E S S I O N E D E L L ' A P P E T H E R M A E C O N T R O L È possibile utilizzare l'applicazione per dispositivi mobili (Android / iOS) per leggere le temperature impostate, effettuare impostazioni e creare un programma settimanale dell'utente. Seguire il manuale di istruzioni nell'App ETHERMA eControl.
  • Seite 88 All manuals and user guides at all-guides.com ETHERMA Elektrowärme GmbH Landesstraße 16 A-5302 Henndorf www.etherma.com Stand 03/2021...
