Digitus DN-651132 Kurzanleitung Zur Installation
8-port 10/100base-tx zu 100base-fx industrial ethernet (poe) switch
Verwandte Anleitungen für Digitus DN-651132
Inhaltszusammenfassung für Digitus DN-651132

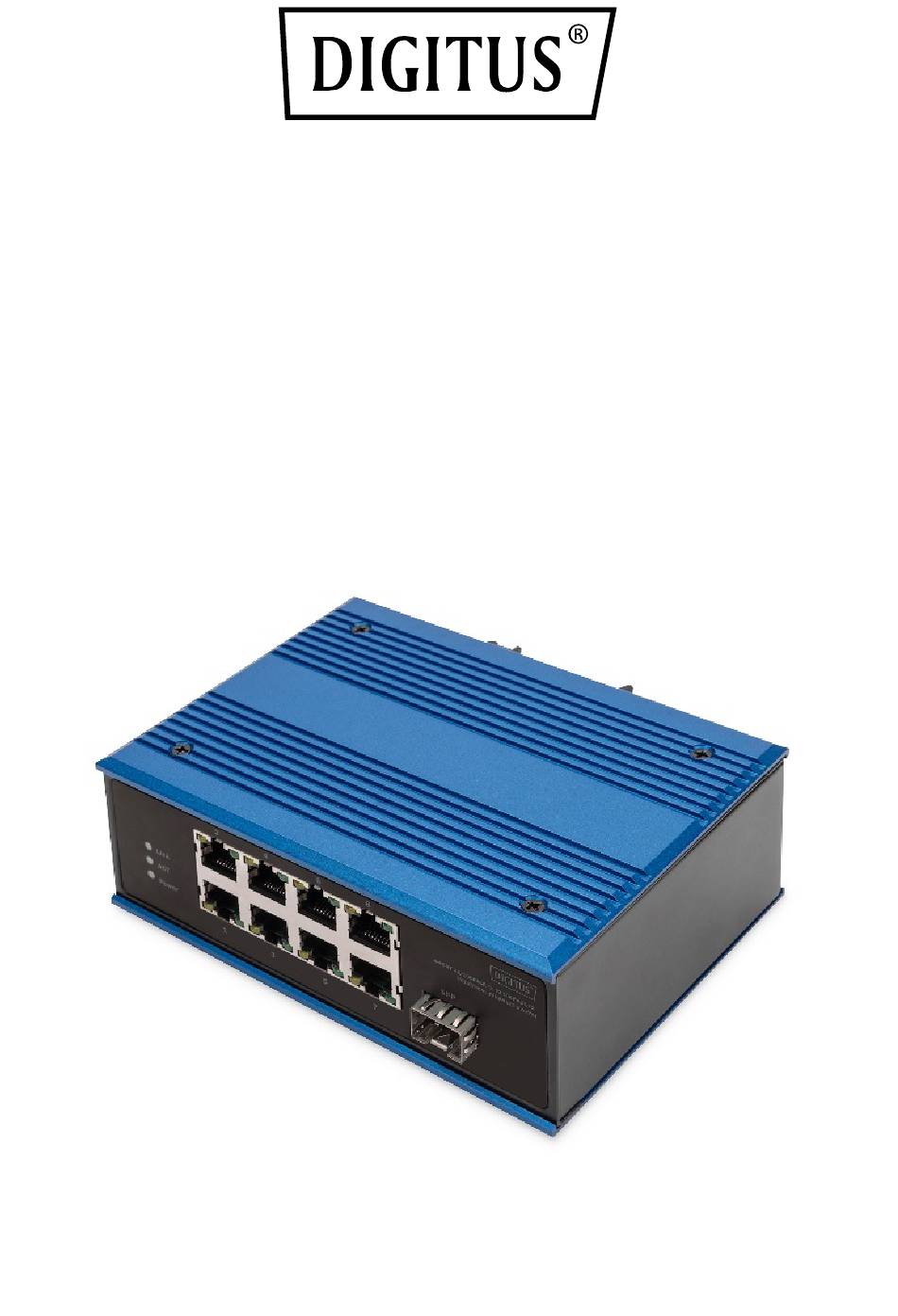

- Seite 1 8-Port 10/100Base-TX zu 100Base-FX Industrial Ethernet (PoE) Switch Kurzanleitung zur Installation DN-651132 & DN-651133...
-
Seite 2: Übersicht
1. Übersicht Der industrielle Ethernet-Switch ist ein Gerät mit 8 Ports 10/100Mbps RJ45 +1 Port 100Mbps Base-FX und entspricht den CE- und RoHS- Normen. Der Switch kann im Temperaturbereich von -40°C bis 80°C betrieben werden, ist überaus robust gefertigt, kann sich an alle Arten von rauer Umgebung anpassen und kann sogar bequem in Sicherungskästen installiert werden. -
Seite 3: Eigenschaften
Frontansicht: Die gelbe LED am Anschluss ist die LINK-Anzeige, die leuchtet, wenn die Verbindung hergestellt ist, und blinkt, wenn eine Datenübertragung stattfindet. Das grüne Licht ist das PoE-Licht, das nur dann leuchtet, wenn der Switch-Port die PD-Geräte mit Strom versorgt (nur der DN-651133 unterstützt PoE);... -
Seite 4: Spezifikation
Vielzahl von Protokollen In Übereinstimmung mit industriellen Betriebsstandards, die durchschnittliche störungsfreie Betriebszeit liegt bei mehr als 300.000 Stunden, es existiert eine redundante Energieversorgung Arbeitsstromversorgung: DN-651132: DC 12-52V DN-651133 (PoE): DC 48-57V Überspannungsschutz (Leistung): 5000A (8/20μs) 4. Spezifikation 4.1 Normen:... -
Seite 5: Definition Der Schnittstelle
4.6 Mechanische Eigenschaften： IP40-Aluminium-Gehäuse Installation auf DIN-Schiene Passive Kühlung Gewicht: 0.76kg Abmessungen: 143,7 x 103 x 44,2 mm 4.7 Industrielle Standards: FCC-Abschnitt 15 Unterabschnitt B, EN55032, Klasse A IEC61000-4-2 (ESD): ±8kV (Kontakt), ±12kV (Luft) IEC61000-4-3 (RS): 10V/m (80~1000MHz) IEC61000-4-4 (EFT): Stromanschluss: ±4kV; Datenanschluss: ±2kV IEC61000-4-5 (Überspannung): Stromanschluss: ±2kV/DM, ±4kV/CM;... - Seite 6 Der RJ45-Port unterstützt den automatischen MDI/MDI-X-Betrieb. Sie können eine gerade Leitung verwenden, um eine Verbindung zum PC oder Server herzustellen und eine Verbindung zu anderen Switches oder Hubs herzustellen. Bei der Durchgangsleitung (MDI) entsprechen die Pins 1, 2, 3, 4, 5, 6, 7, 8 dem Anschluss; für den MDI-X-Port eines Switches oder Hubs werden Querleitungen verwendet: 1-3, 2-6, 3-1, 6-2, 4-7, 5-8, 7-4, 8-5.10Base-T/100Base-T (X) Pins sind wie folgt definiert:...
-
Seite 7: Led-Anzeige
Grüne LED PoE-Einspeisung im normalen leuchtet Gelbe/grüne Keine Verbindung am Port LED aus LINK Grün blinkend Optische Arbeit im normalen Grün blinkend Schalter arbeiten im normalen Hinweis: DN-651132 unterstützt kein PoE, der Benutzer kann DN-651133 wählen, wenn PoE benötigt wird. -
Seite 8: Vorsicht Bei Der Installation
7. Vorsicht bei der Installation 7.1 Vorsichtsmaßnahmen bei der Installation Um Schäden am Gerät und Verletzungen durch unsachgemäßen Gebrauch zu vermeiden, beachten Sie bitte die folgenden Vorsichtsmaßnahmen: Um Schäden durch Herunterfallen des Geräts zu vermeiden, stellen Sie das Gerät bitte in einer stabilen Umgebung auf. Wenn Sie das Gerät mit Strom versorgen, achten Sie darauf, den ... - Seite 9 7.3 Erdung Befestigen Sie das Erdungskabel an der Erdungsschraube oberhalb des Schalters und sorgen Sie für eine gute und zuverlässige Verbindung des Erdungssystems. 7.4 Stromanschluss Stecken Sie das Netzkabel in die angegebene Position der 6-adrigen Klemme und stecken Sie die Klemme in den Standard-Netzteileingang (P+1 und P-1 Eingang entsprechend dem ersten Netzteil P1 und P+2 und P-2 Eingang entsprechend dem zweiten Netzteil P2).
- Seite 10 Dies ist ein Produkt der Klasse A. In häuslicher Umgebung kann dieses Produkt Funkstörungen verursachen. In diesem Fall kann vom Benutzer verlangt werden, angemessene Maßnahmen zu ergreifen. Hiermit erklärt die Assmann Electronic GmbH, dass die Konformitätserklärung Teil des Lieferumfangs ist. Sollte die Konformitätserklärung fehlen, können Sie diese per Post unter der unten genannten Herstelleradresse anfordern.
