Digitus DN-651148 Kurzanleitung

Digitus DN-651148 Kurzanleitung

4/8-port 10/100/1000basetx+1000base-fx industrieller ethernet (poe) switch
4/8-port 10/100/1000BASE-
TX+1000Base-FX Industrieller
Ethernet (PoE) Switch
Kurzanleitung
DN-651148, DN-651149
DN-651150, DN-651151
DN-651152, DN-651153
Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Digitus DN-651148

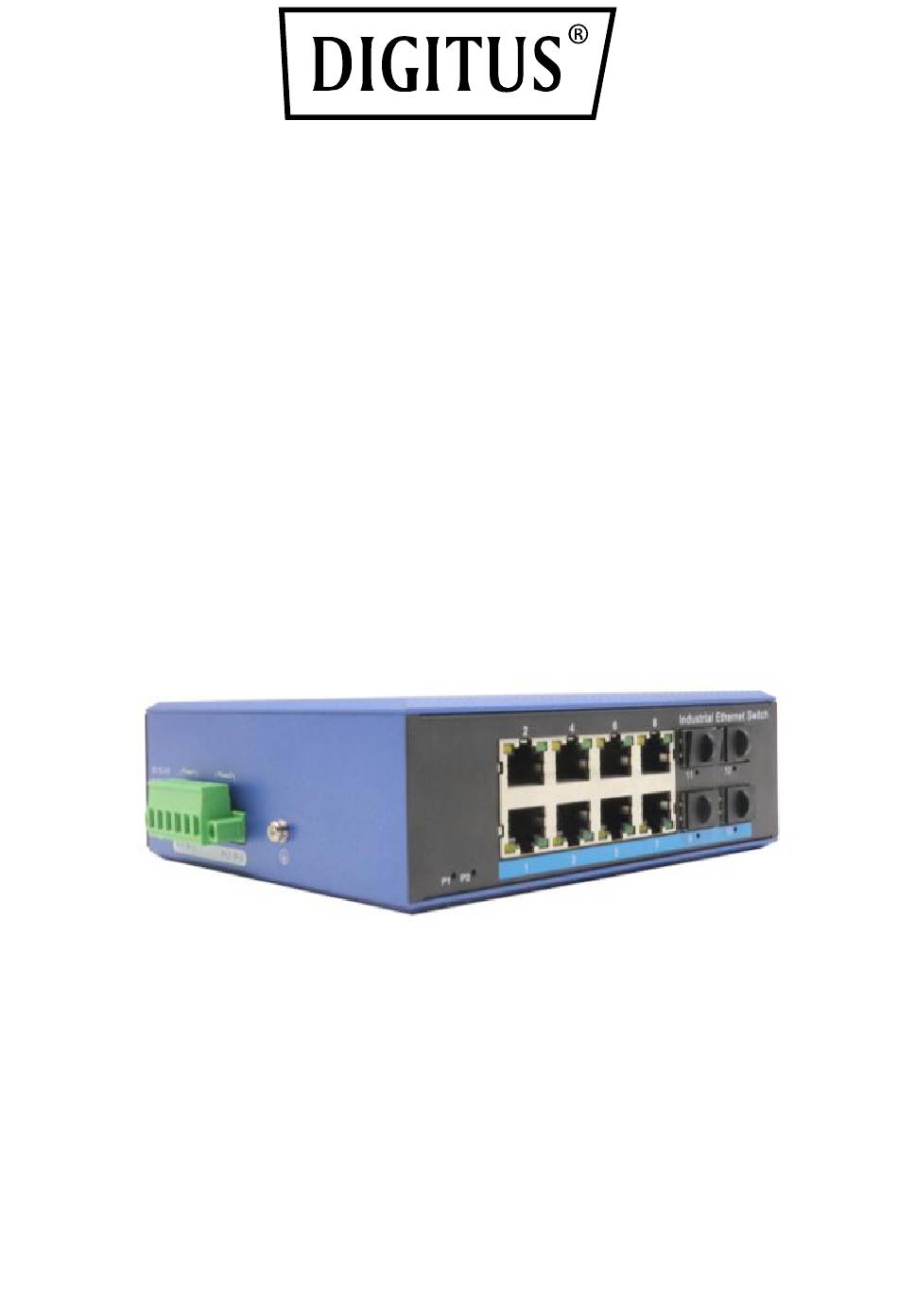

  • Seite 1 4/8-port 10/100/1000BASE- TX+1000Base-FX Industrieller Ethernet (PoE) Switch Kurzanleitung DN-651148, DN-651149 DN-651150, DN-651151 DN-651152, DN-651153...
  • Seite 2: Inhaltsverzeichnis

    Inhaltsangabe Einleitung ..................2 Eigenschaften ................3 Spezifikationen ................3 Verpackungsinhalt ............... 7 Interner Speicher- und Weiterleitungsmechanismus Schalttafel 8 Definition der Schnittstelle ............10 LED Indikator ................13 Vorsicht bei der Installation ............13 1. Einleitung Diese Serie der industriellen Ethernet-Switches mit 4/8-Port 10/100/1000Mbps RJ45 + 1000Mbps SFP erfüllt die CE und FCC sowie RoHS Standards.
  • Seite 3: Eigenschaften

    2. Eigenschaften  Unterstützt die Ü bertragung über große Entfernungen per Glasfaseranschluss.  Volle Betriebstemperatur -40~80 °C zur Gewährleistung zuverlässiger Daten und langer Betriebsdauer  In Ü bereinstimmung mit industriellen Betriebsstandards, die durchschnittliche störungsfreie Arbeit in mehr als 300.000 Stunden ...
  • Seite 4: Technische Spezifikationen

    3.4 Technische Spezifikationen Model Nu. DN-651148 DN-651149 Netzwerkanschluss 4x1000Mbps 4x1000Mbps SFP-Steckplatz 2x 1000Mbps 2x 1000Mbps PoE-Spezifikation IEEE802.3af/ IEEE802.3at Power Pin Belegung 1/2+;3/6- Bandbreite Paketpufferspeicher 1.2Mbit 1.2Mbit Weiterleitungsrate 10.5Mbps 10.5Mbps Mac-Adressen- Tabelle Max. Rahmengröße 9000bytes 9000bytes Leistungsaufnahme < 5 Watt < 5 Watt...
  • Seite 5 Model Nu. DN-651150 DN-651151 Netzwerkanschluss 8x 1000Mbps 8x 1000Mbps SFP-Steckplatz 2x 1000Mbps 2x 1000Mbps PoE-Spezifikation IEEE802.3af/ IEEE802.3at Power Pin Belegung 1/2+;3/6- Bandbreite Paketpufferspeicher 2Mbit 2Mbit Weiterleitungsrate 15Mbps 15Mbps Mac-Adressen- Tabelle Max. Rahmengröße 9000bytes 9000bytes Leistungsaufnahme < 3 Watt < 3 Watt ESD-Schutz contact 8KV, air 12KV Ü...
  • Seite 6 Model Nu. DN-651152 DN-651153 Netzwerkanschluss 8x 1000Mbps 8x 1000Mbps SFP-Steckplatz 4x 1000Mpbs 4x 1000Mpbs PoE-Spezifikation IEEE802.3af/ IEEE802.3at Power Pin Belegung 1/2+;3/6- Bandbreite 52Gbps 52Gbps Paketpufferspeicher 4.1Mbit 4.1Mbit Weiterleitungsrate 38.7Mbps 38.7Mbps Mac-Adressen- Tabelle Max. Rahmengröße 9000bytes 9000bytes Leistungsaufnahme < 10 Watt <...
  • Seite 7: Stromversorgung: Eingangsspannung

    3.5 Stromversorgung: Eingangsspannung: DC12-48V (DN-651148, DN-651150, DN-651152) DC48-57V (DN-651159, DN-651151, DN-651153) Zwei-Wege-Stromredundanz-Backup) Zugangsklemme: Rackmount-Bausatz Unterstützt doppelte Stromredundanz Unterstützt integrierten Ü berstromschutz 4,0A Unterstützt Verpolungsschutz 3.6 Mechanische Eigenschaften: IP40-Aluminium-Gehäuse Montage auf DIN-Schiene Natürliche Kühlung, kein Lüfter 3.7 Industrieller Standard: IEC61000-4-2 (ESD): ±8kV (Kontakt), ±12kV (Luft) IEC61000-4-3 (RS): 10V/m (80~1000MHz) IEC61000-4-4 (EFT): Stromanschluss: ±4kV;...
  • Seite 8: Interner Speicher- Und Weiterleitungsmechanismus Schalttafel

    5. Interner Speicher- und Weiterleitungsmechanismus Schalttafel Seitenwand: P1 und P2 sind die Anzahl der Anschlussklemmen, P+1 und P-1 stehen jeweils für die anzuschließenden Plus- und Minuspole; Erdungsschraube, die für die Erdung der Ausrüstung verwendet wird. Frontplatte: Das gelbe Licht am Port ist das LINK-Licht, das leuchtet, wenn die Verbindung hergestellt ist und die Datenübertragung blinkt.
  • Seite 9 Schaltergröße(mm) DN-651148 / DN-651149 DN-651150 / DN-651151...
  • Seite 10: Definition Der Schnittstelle

    DN-651152 / DN-651153 6. Definition der Schnittstelle 6.1 10/100/1000Base-TX Ethernet Schnittstelle: Diese Switch-Serie bietet MDI/MDI-X-Selbstidentifizierung mit Kabelunterstützung an allen 10/100/1000Base-TX-Ports. Im Einsatz kann der Ethernet-Port des Switches mit anderen Ethernet- Endgeräten über Netzwerkkabel (direkt oder gekreuzt) verbunden werden. Bitte verwenden Sie abgeschirmte Twisted-Pair-Kabel der Klasse 5.
  • Seite 11 Der RJ45-Port unterstützt den automatischen MDI/MDI-X-Betrieb. Sie können eine gerade Leitung verwenden, um eine Verbindung zum PC oder Server herzustellen und eine Verbindung zu anderen Switches oder Hubs herzustellen. Bei der Durchgangsleitung (MDI) entsprechen die Pins 1, 2, 3, 4, 5, 6, 7, 8 dem Anschluss; für den MDI-X-Port eines Switches oder Hubs werden Querleitungen verwendet: 1-3, 2-6, 3-1, 6-2, 4-7, 5-8, 7-4, 8-5.1000Base-T (X) Pins sind wie folgt definiert: Pin Nu.
  • Seite 12 Lichtmodus übertragen. Daher ist ihre Streuung zwischen den Modulen sehr gering, und sie eignet sich für die Fernkommunikation. Unter normalen Umständen ist die Haut orange für Multimode, gelb für Singlemode. 6.2.2 SFP-Modul (optional, nicht enthalten) LC-Stecker, Gigabit, 20km Singlemode, Doppelfaser (DN-81011) LC-Stecker, Gigabit, 20km Singlemode, Einzelfaser (DN-81020 und DN-81021)
  • Seite 13: Led Indikator

    7. LED Indikator LED Indikator Status Definition Rote LED an Stromzufuhr normal Stromversorg Stromversorgung Rote LED aus abnormal oder keine Stromversorgung Netzwerkverbindung Gelbe LED leuchtet normal Link-Kommunikation Gelbe LED blinkt RJ45-Anzeige normal Grüne LED ein PoE-Einspeisung normal Keine Verbindung am Gelbe/grüne LED aus Port LINK/ACT...
  • Seite 14: Stromanschluss

    8.2 DIN-Schienen Installation: Schritt 1: besteht darin, die Erdung und Stabilität der Führungsschiene zu überprüfen: Der Führungsschienenschlitz des Schalters wird in die Führungsschiene geklemmt; Schritt 2: Von der Mitte zu beiden Seiten der Führungsschiene werden die Schrauben der Reihe nach angebracht. Schritt 3: Befestigen Sie den Kartenschlitz der Montageschiene mit Schrauben an der festen Führungsnut an beiden Enden der...
  • Seite 15 Dies ist ein Produkt der Klasse A. In häuslicher Umgebung kann dieses Produkt Funkstörungen verursachen. In diesem Fall kann vom Benutzer verlangt werden, angemessene Maßnahmen zu ergreifen. Hiermit erklärt die Assmann Electronic GmbH, dass die Konformitätserklärung Teil des Lieferumfangs ist. Sollte die Konformitätserklärung fehlen, können Sie diese per Post unter der unten genannten Herstelleradresse anfordern www.assmann.com...
