Digitus DN-95358 Kurzanleitung
16+2-port poe-switch, 10/100/1000 mbps + 2 gigabit sfp
Inhaltsverzeichnis
Verwandte Anleitungen für Digitus DN-95358
Inhaltszusammenfassung für Digitus DN-95358

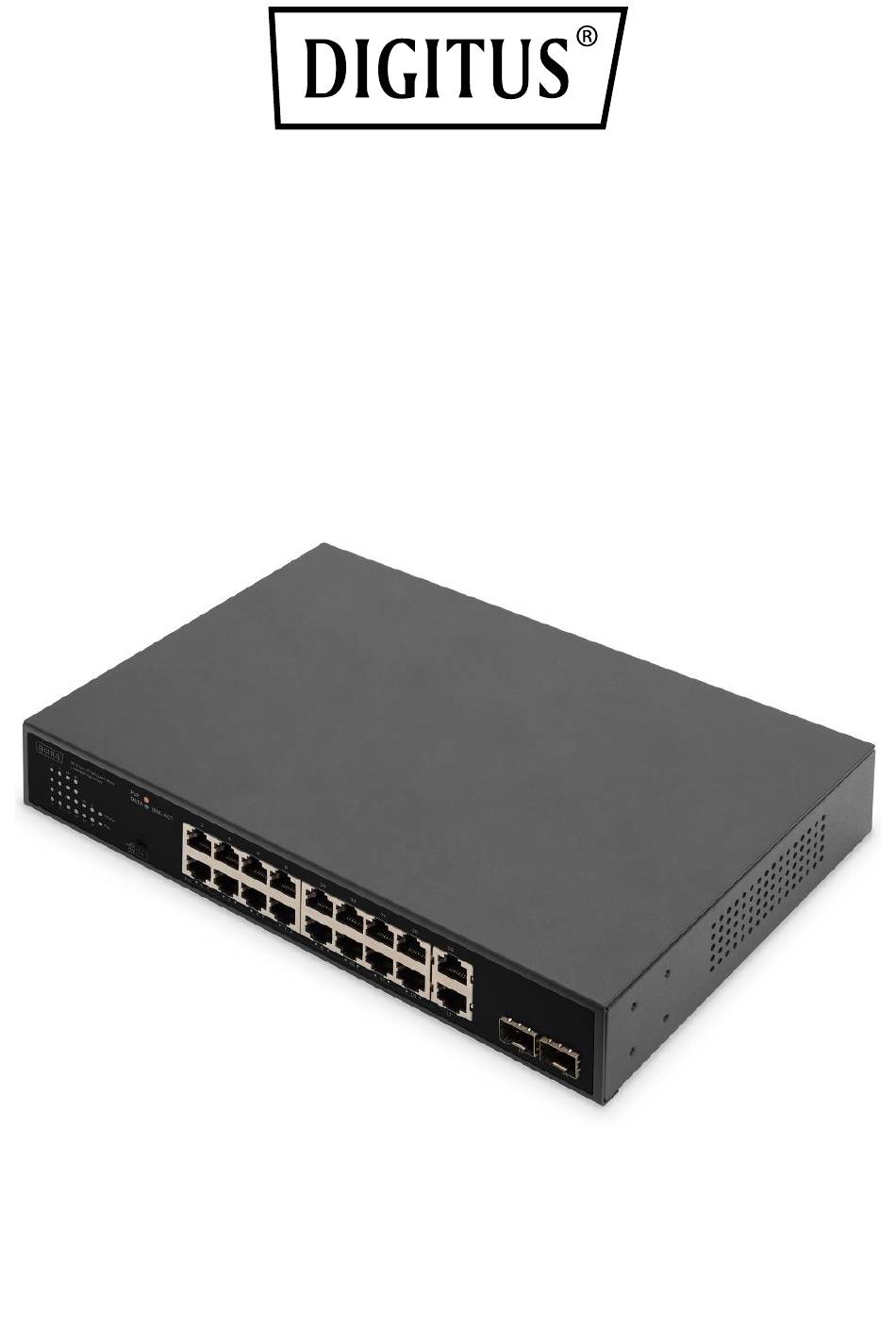

- Seite 1 16+2-Port PoE-Switch, 10/100/1000 Mbps + 2 Gigabit SFP Kurzanleitung DN-95358...
-
Seite 2: Einleitung
1. Einleitung DN-95358 ist ein PoE-Switch mit 16 Ports, 10/100/1000Mbps PoE + 2G Gigabit RJ45 +2 Gigabit SFP. Die PoE-Ports erkennen Powered Devices (PDs), die dem Standard IEEE 802.3af/at entsprechen, automatisch und versorgen diese mit Strom. Ihr Netzwerk kann Strom und Daten über ein einziges Kabel an Orte übertragen, an denen keine Stromversorgung oder Steckdosen zur Verfügung... -
Seite 3: Verpackungsinhalt
3. Verpackungsinhalt 1x PoE-Switch 1x Benutzerhandbuch 1x Netzteil 2x Aufhängung 4x Gummifüße 8x Schrauben 4. Technische Spezifikationen 16+2-Port PoE-Switch, 10/100/1000 Mbps + 2 Modell Gigabit SFP IEEE802.3, IEEE802.3u, IEEE802.3ab, IEEE802.3z, Standard IEEE802.3x, IEEE802.3af, IEEE802.3at 10Base-T: Kabel der UTP-Kategorien 3, 4, 5 (≤100 m) 100Base-TX: Kabel der UTP-Kategorie 5 (≤100 m) Netzwerkmedien (Kabel) -
Seite 4: Hardware-Beschreibung
5. Hardware-Beschreibung Frontblende Auf der Frontblende befinden sich 16 Ethernet-RJ45-Ports mit 10/100/1000 Mbps und Autonegotiation, 2 Gigabit-RJ45-Ports und 2 SFP-Ports mit 1000 Mbps. Außerdem sind darauf LED-Anzeigen zu finden. LED-Anzeige DIP-Schalter 16x PoE-Ports, 2x Ports, 2x SFP-Ports, 10/100/1000 Mbps 10/100/1000 1000 Mbps Mbps LED-Anzeige... - Seite 5 durch Broadcast-Stürme verhindert und die Frameweiterleitungsrate erhöht wird. CCTV: Im CCTV-Modus können Sie dank der unterstützten PoE-Entfernung von 250 m und 10 Mbps Ihr Netzwerk mittels Ethernetkabel erweitern, wenn keine Steckdose verfügbar ist, Sie aber Geräte wie IP-Kameras verbinden möchten. Die Ports 1-16 können im CCTV-Modus voneinander isoliert werden, sodass sie jeweils nur mit den Ports 17-20 kommunizieren können.
- Seite 6 Tischaufstellung Wenn Sie den Switch auf einem Tisch montieren, befestigen Sie die mitgelieferten Gummifüße zur Stoßdämpfung an den Ecken der Geräteunterseite. Zwischen dem Gerät und umgebenden Gegenständen muss genügend Belüftungsabstand vorgesehen sein. Montagediagramm s.u.: Rackmontage Der Switch ist einbaufähig und kann auf einem EIA-11-Inch-Rack montiert werden. Befestigen Sie dazu zunächst die Montageschienen an den Außenblenden des Switches (auf beiden Seiten), sichern Sie sie mithilfe der mitgelieferten Schrauben und montieren Sie den Switch mit den mitgelieferten Schrauben am...
- Seite 7 Einschalten des Switches Schließen Sie den negativen Anschluss des mitgelieferten Stromkabels an den Stromanschluss des Gerätes und den positiven Anschluss an eine Steckdose an. Nach dem Einschalten des Geräts beginnt das Gerät mit einem Selbsttest. Dabei leuchtet die PWR-LED-Leuchte durchgehend. Warnung zum CE-Siegel: Dieses Produkt ist auf den kommerziellen oder industriellen Einsatz ausgerichtet.
