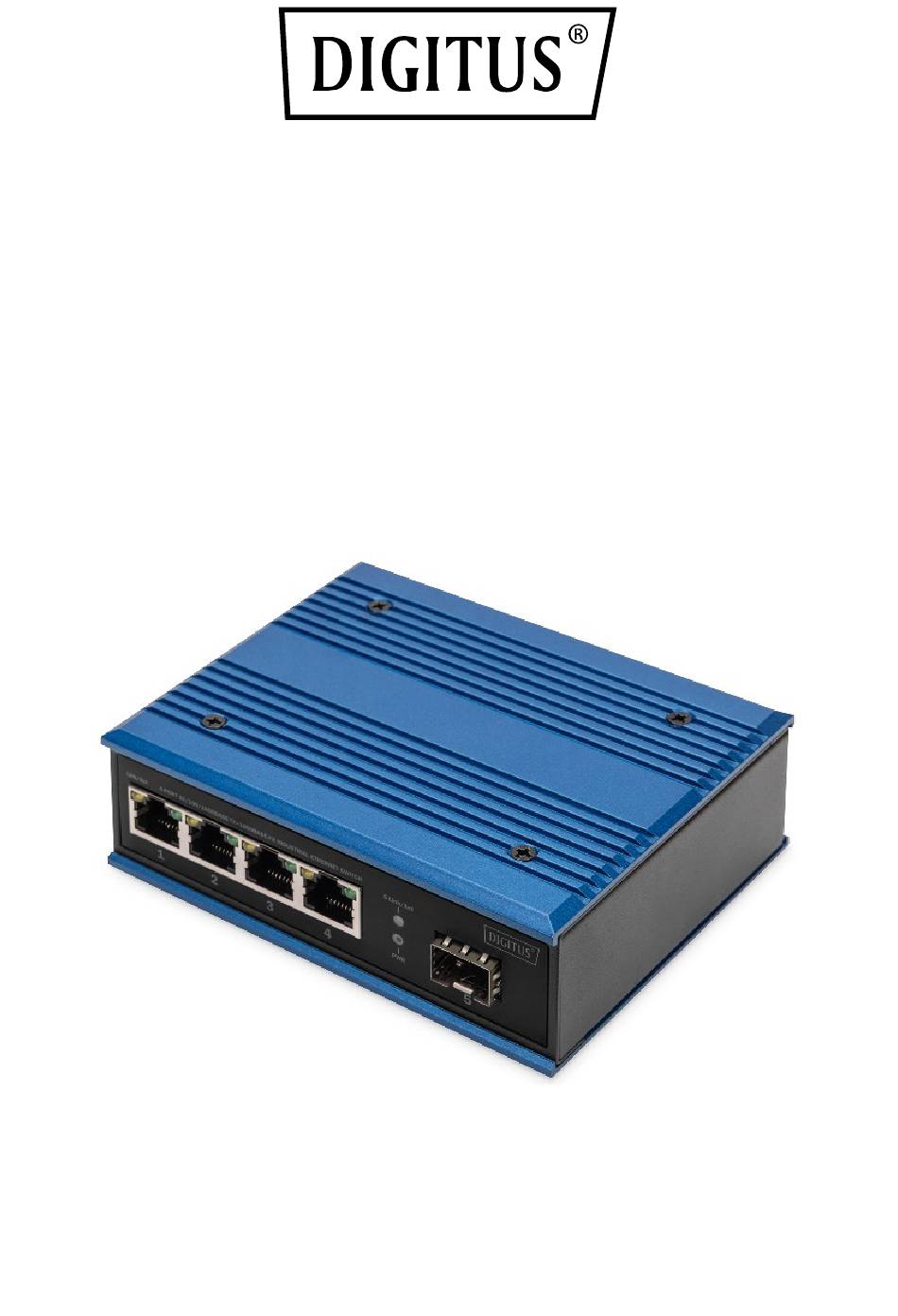

- Seite 1 8-Port 10/100/1000Base-TX +1000Base-FX Industrial Ethernet (PoE) Switch Kurzanleitung zur Installation DN-651136 & DN-651137...
-
Seite 2: Übersicht
1. Übersicht Der Industrielle Ethernet-Switch ist ein Gerät mit 8 Ports 10/100/1000Mbps RJ45 +1 Port 1000Mbps SFP (DN-651137 unterstützt PoE), das Produkt erfüllt CE, FCC, RoHS-Standards. Der Netzwerk-Switch kann im Temperaturbereich von -40°C ~ 80°C betrieben werden, ist überaus robust gefertigt, kann sich an alle Arten von rauer Umgebung anzupassenund kann sogar in Sicherungskästen installiert werden. -
Seite 3: Eigenschaften
Frontansicht: Die gelbe LED am Anschluss ist die LINK-Anzeige, die leuchtet, wenn die Verbindung hergestellt ist, und blinkt, wenn eine Datenübertragung stattfindet. Die grüne LED ist die PoE-Anzeige, die nur leuchtet, wenn der Switch- Port die PD-Geräte mit Strom versorgt. Die Power-Anzeige leuchtet, wenn der Switch mit Strom versorgt wird. -
Seite 4: Spezifikation
Überspannungsschutz (Leistung): 5000A (8/20μs) Unterstützung für DIN-Schienen und Wandmontage Max. PoE 30 W pro Anschluss (NUR DN-651137) Unterstützt Vollduplex- oder Halbduplex-Modus, mit automatischer Aushandlungsmöglichkeit Unterstützung von Netzwerkanschlüssen mit automatischer Quererkennung Interner Store and Forward-Mechanismus 4. -
Seite 5: Energieversorgung: Eingangsspannung
4.5 Energieversorgung: Eingangsspannung: DC 12-52V (DN-651136) DC 48-57V (DN-651137) (redundante Stromversorgung möglich) Zugangsterminal: terminal block; Unterstützt doppelte Stromredundanz Unterstützung des integrierten Überstromschutzes 4,0 A Unterstützung des Verpolungsschutzes 4.6 Mechanische Eigenschaften： IP40-Aluminium-Gehäuse Installation auf DIN-Schiene Passive Kühlung, kein Lüfter Gewicht: 0.56kg Abmessungen: 143,7 x 103 x 44,2 mm 4.7 Industrielle Standards:... -
Seite 6: Definition Der Schnittstelle
5. Definition der Schnittstelle 5.1 10/100/1000Base-TX Ethernet-Schnittstelle: Diese Switch-Serie bietet MDI/MDI-X-Selbstidentifizierung mit Kabelunterstützung an allen 10/100/1000Base-TX-Ports. Im Einsatz kann der Ethernet-Port des Switches mit anderen Ethernet-Endgeräten über Netzwerkkabel (direkt oder gekreuzt) verbunden werden. Bitte verwenden Sie abgeschirmte Twisted-Pair-Kabel der Klasse 5. Die Anschlussbelegung des Ethernet-Ports ist in der folgenden Abbildung dargestellt: Der RJ45-Port unterstützt den automatischen MDI/MDI-X-Betrieb. - Seite 7 5.2 1000base-FX-Ethernet-Schnittstelle Dieses Gerät unterstützt 1000Base Singlemode-Dualfaser-SC-Module und optional Multimode-Module wie LC und ST. 5.2.1 Patchkabel-Klassifizierung Je nach dem Übertragungsmodus des Lichts in der Faser kann sie in Multimode-Faser und Singlemode-Faser unterteilt werden. Multimode- Fasern haben einen dicken Glaskern (50 oder 62,5μm), der Licht in verschiedenen Modi übertragen kann.
- Seite 8 LC-Stecker, Gigabit, 20km Singlemode, Einzelfaser (DN-81020 und DN-81021) 6. LED-Anzeige LED-Anzeige Status Definition Energieversorgung im Rote LED leuchtet Normalbetrieb Strom Stromversorgung Rote LED aus abnormal oder keine Stromversorgung Netzwerkverbindung im Gelbe LED leuchtet Normalzustand Link-Kommunikation im Gelbe LED blinkt Normalbetrieb RJ45-Anzeige PoE-Einspeisung im Grüne LED leuchtet...
-
Seite 9: Vorsicht Bei Der Installation
7. Vorsicht bei der Installation 7.1 Vorsichtsmaßnahmen beim Einbau Um Schäden am Gerät und Verletzungen durch unsachgemäßen Gebrauch zu vermeiden, beachten Sie bitte die folgenden Vorsichtsmaßnahmen: Um Schäden durch Herunterfallen des Geräts zu vermeiden, stellen Sie das Gerät bitte in einer stabilen Umgebung auf. Wenn Sie das Gerät mit Strom versorgen, achten Sie darauf, den ... - Seite 10 7.3 Erdung Befestigen Erdungskabel Erdungsschraube oberhalb des Schalters und sorgen Sie für eine gute und zuverlässige Verbindung des Erdungssystems. 7.4 Netzanschluss Stecken Sie das Netzkabel in die angegebene Position der 6-adrigen Klemme und stecken Sie die Klemme in den Standard-Netzteileingang (P+1 und P-1 Eingang entsprechend dem ersten Netzteil P1, und P+2 und P-2 Eingang entsprechend dem zweiten Netzteil P2).
- Seite 11 Dies ist ein Produkt der Klasse A. In häuslicher Umgebung kann dieses Produkt Funkstörungen verursachen. In diesem Fall kann vom Benutzer verlangt werden, angemessene Maßnahmen zu ergreifen. Hiermit erklärt die Assmann Electronic GmbH, dass die Konformitätserklärung Teil des Lieferumfangs ist. Sollte die Konformitätserklärung fehlen, können Sie diese per Post unter der unten genannten Herstelleradresse anfordern.
