4-port 10/100base-tx zu 100base-fx industrial ethernet (poe) switch

Werbung

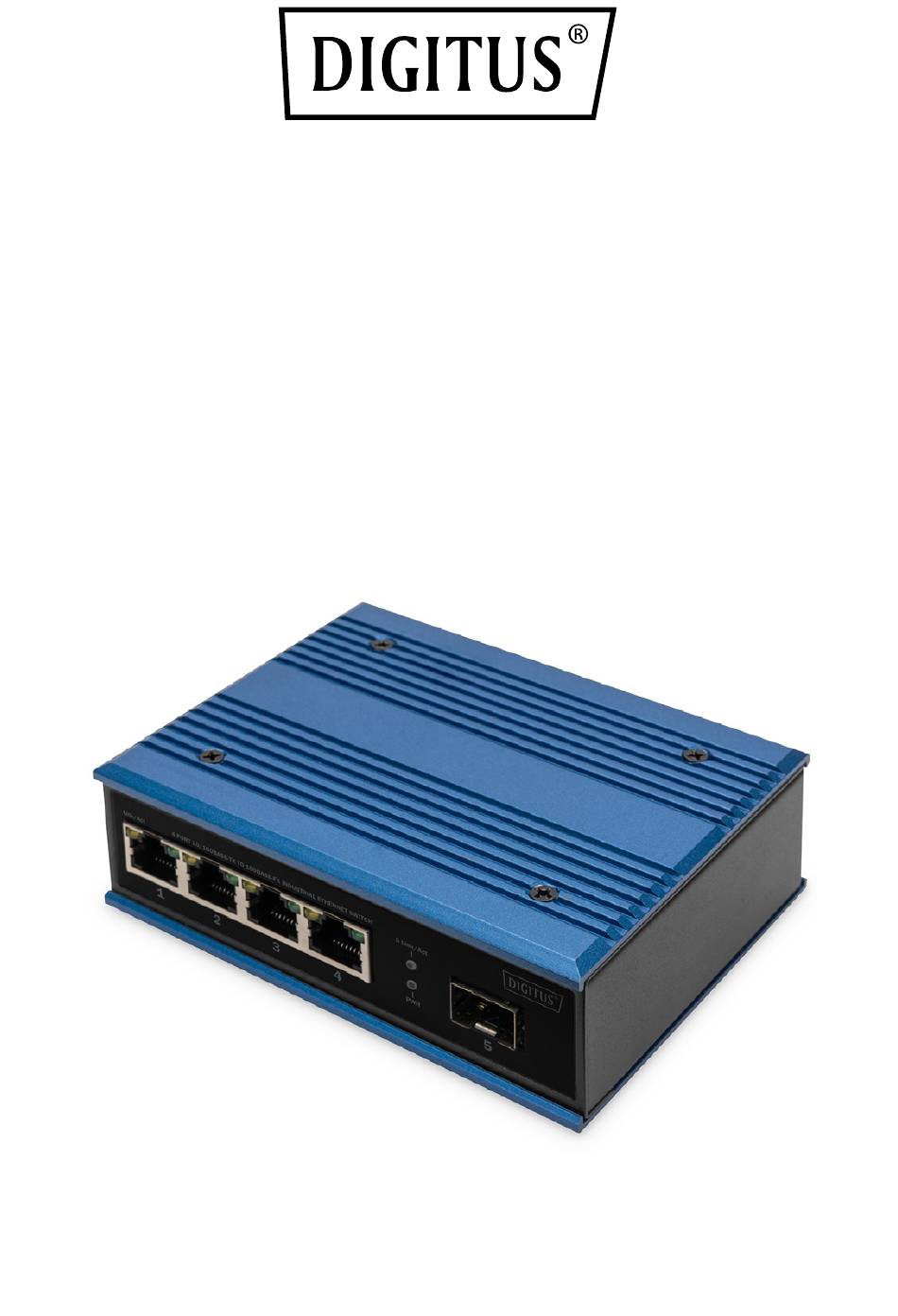

4-Port 10/100Base-TX zu
100Base-FX Industrial
Ethernet (PoE) Switch
Kurzanleitung zur Installation
DN-651130 & DN-651131

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Digitus DN-651130

  • Seite 1 4-Port 10/100Base-TX zu 100Base-FX Industrial Ethernet (PoE) Switch Kurzanleitung zur Installation DN-651130 & DN-651131...
  • Seite 2: Übersicht

    1. Übersicht Der Industrielle Ethernet-Switch ist ein Gerät mit 4 Ports 10/100Mbps RJ45 +1 Port 100Mbps Base-FX und entspricht den CE- und RoHS- Normen. Der Switch kann im Temperaturbereich von -40°C bis 80°C betrieben werden, ist überaus robust gefertigt, kann sich an alle Arten von rauer Umgebung anpassen und kann sogar bequem in Sicherungskästen installiert werden.
  • Seite 3: Eigenschaften

    Frontansicht: Die gelbe LED am Anschluss ist die LINK-Anzeige, die leuchtet, wenn die Verbindung hergestellt ist, und blinkt, wenn eine Datenübertragung stattfindet. Die grüne LED ist die PoE-Anzeige, die nur dann leuchtet, wenn der Switch-Port die PD-Geräte mit Strom versorgt (nur der DN-651131 unterstützt PoE);...
  • Seite 4: Spezifikation

    Arbeitsstromversorgung:  DN-651130: DC 12-52V DN-651131 (PoE): DC 48-57V Überspannungsschutz (Leistung): 5000A (8/20μs)  4. Spezifikation 4.1 Normen: IEEE802.3 10Base-TIEEE802.3i 10Base-T; IEEE802.3u 100Base-TX/FX 4.2 Schnittstellen: 4-Port 10/100Mbps RJ45+1 Port 100Mbps Base-FX Industrial Switch 4.3 Arbeitsumfeld: Betriebstemperatur: -40 ~ 80 °C;...
  • Seite 5 4.6 Mechanische Eigenschaften: IP40-Aluminium-Gehäuse Installation auf DIN-Schiene Passive Kühlung, kein Lüfter Gewicht: 0.46kg Abmessungen: 128 x 86 x 34 mm 4.7 Industrielle Standards: FCC Teil 15 Unterabschnitt B, EN55032, Klasse A IEC61000-4-2 (ESD): ±8kV (Kontakt), ±12kV (Luft) IEC61000-4-3 (RS): 10V/m (80~1000MHz) IEC61000-4-4 (EFT): Stromanschluss: ±4kV;...
  • Seite 6: Definition Der Schnittstelle

    5. Definition der Schnittstelle 5.1 10/100Base-TX Ethernet-Schnittstelle: Diese Serie von Switches bietet MDI/MDI-X-Selbstidentifizierung mit Kabelunterstützung an allen 10/100Base-TX-Ports. Im Betrieb kann der Ethernet-Port des Switches mit anderen Ethernet-Endgeräten über Netzwerkkabel (direkt oder gekreuzt) verbunden werden. Die Pin- Belegung des Ethernet-Ports ist in der folgenden Abbildung dargestellt: Der RJ45-Port unterstützt den automatischen MDI/MDI-X-Betrieb, Sie können eine gerade Leitung verwenden, um eine Verbindung zum PC oder Server herzustellen, eine Verbindung zu anderen Switches oder...
  • Seite 7 5.2 100base-FX-Ethernet-Schnittstelle Dieses Gerät bietet einen 100Base SFP-Steckplatz 5.2.1 Patchkabel-Klassifizierung Multimode-Fasern haben einen dicken Glaskern (50 oder 62,5 μm), der Licht in verschiedenen Modi übertragen kann. Die hohe Intermode- Dispersion begrenzt jedoch die Frequenz, mit der digitale Signale übertragen werden können, so dass Multimode-Fasern über relativ kurze Entfernungen (in der Regel nur wenige Kilometer) übertragen werden können.
  • Seite 8: Vorsicht Bei Der Installation

    Optische Arbeit im LINK Grün blinkend normalen Hinweis: Der DN-651130 unterstützt kein PoE, der Benutzer kann den DN-651131 wählen, wenn PoE benötigt wird. 7. Vorsicht bei der Installation 7.1 Vorsichtsmaßnahmen bei der Installation Um Schäden am Gerät und Verletzungen durch unsachgemäßen Gebrauch zu vermeiden, beachten Sie bitte die folgenden Vorsichtsmaßnahmen:...
  • Seite 9: Montage Des Switches Auf Der Hutschiene

    Um das Risiko eines elektrischen Schlages zu verringern, stellen Sie  sicher, dass das Gerät in der Arbeitsumgebung gut geerdet ist. Egal wann, bitte entfernen Sie nicht willkürlich die Gerätehülle.  Vermeiden Sie bei der Aufstellung des Schalters Bereiche mit Staub ...
  • Seite 10 7.4 Netzanschluss Stecken Sie das Netzkabel in die angegebene Position der 6-adrigen Klemme und stecken Sie die Klemme in den Standard-Netzteileingang (P+1 und P-1 Eingang entsprechend dem ersten Netzteil P1, und P+2 und P-2 Eingang entsprechend dem zweiten Netzteil P2). Die verfügbare Standardspannung des Netzteils reicht von 12VDC bis 52VDC 8.
