Inhaltszusammenfassung für Digitus DN-80069

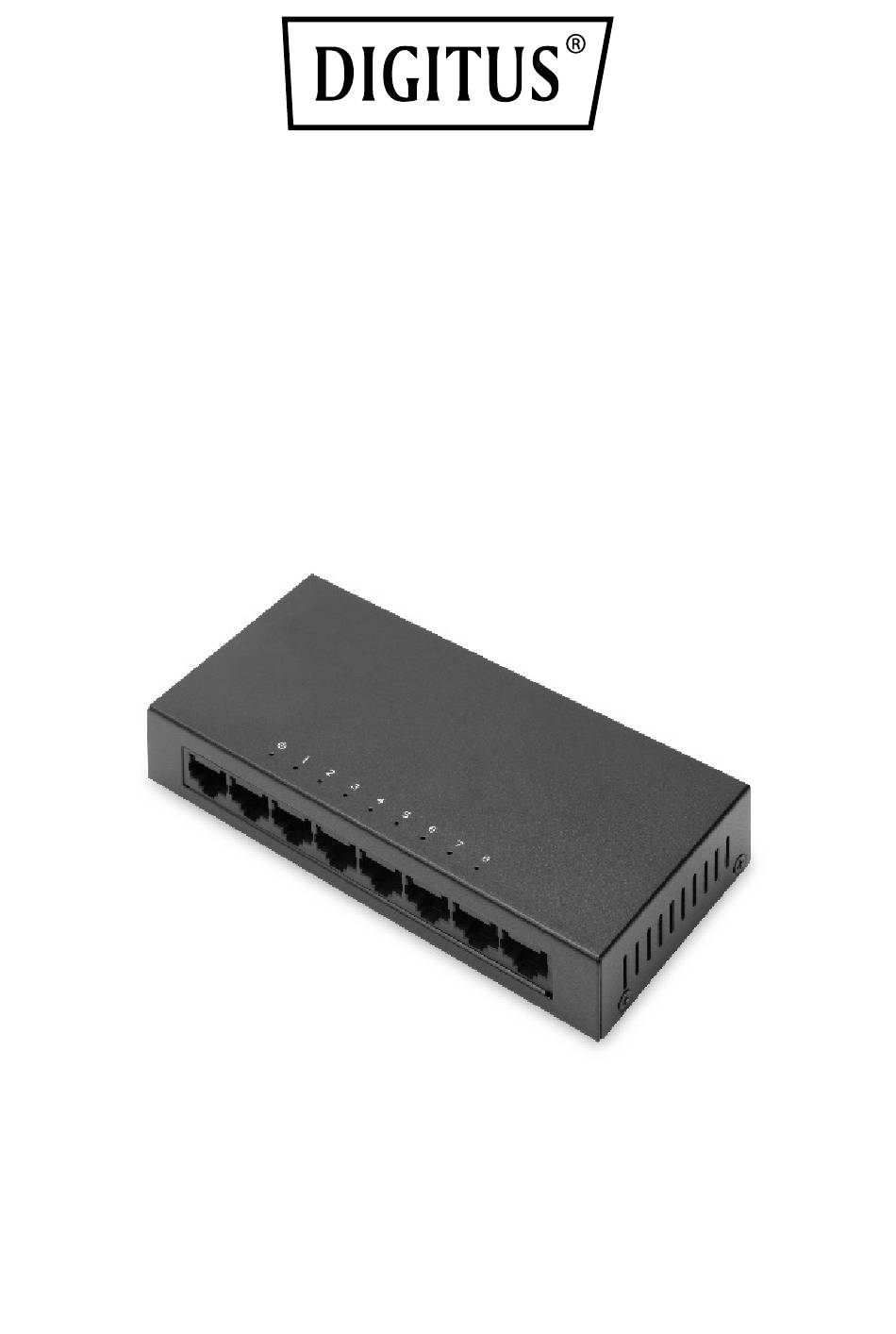

- Seite 1 Unverwalteter Ethernet-Switch, 8 Ports, 10/100 Mbps Kurzanleitung DN-80069...
-
Seite 2: Produkteinleitung
Schäden, die durch inhaltliche Auslassungen, Ungenauigkeiten oder Fehler verursacht werden. 1. Produkteinleitung Der 10/100-Mbps-Netzwerk-Switch mit 8 Ports von DIGITUS® bietet 5 RJ45-Ports mit je 10/100 Mbps Bandbreite. Erweitern Sie bestehende Netzwerke ohne zusätzlichen Aufwand. Sie müssen keine Konfigurationen am Switch vornehmen. Dank Autonegotiation und automatischer MDI/MDI-X-Umschaltung werden Kabel und Geschwindigkeiten automatisch erkannt. -
Seite 3: Funktionen
1.1 Funktionen 8 x RJ45-Ports mit 10/100 Mbps Alle Ports unterstützen 10/100 Mbps Bandbreite Netzwerkstandards: IEEE 802.3i, IEEE 802.3u, IEEE802.3x, IEEE802.3az Vollduplex-Flusskontrolle nach IEEE802.3x Store-and-forward-Betriebsmodus Autonegotiation/Auto-MDI/MDI-X Keine Konfiguration notwendig LED-Anzeigen zur Überwachung der Stromversorgung ... -
Seite 4: Hardware-Spezifikationen
1.3 Hardware-Spezifikationen IEEE802.3i, IEEE802.3u, IEEE802.3x, Standards IEEE802.3az 8 x 10/100 Mbps Schnittstellen Ports mit Autonegotiation 10Base-T: Kabel der UTP-Kategorien 3, 4, 5 (maximal 100 m) Netzwerkmedien 100Base-T: Kabel der UTP-Kategorien 5, 5e (maximal 100 m) MAC-Adresstabelle Je Gerät Strom: Grün Anzeigen Je Port 10/100 Mbps Link/Aktivität: Grün... -
Seite 5: Beschreibung Der Äußeren Komponenten Oberseite
1.4 Beschreibung der äußeren Komponenten Oberseite Auf der Oberseite des Switches befinden sich eine Reihe LED- Anzeigen. LED-Anzeigen: Über die LED-Anzeigen können Sie mögliche Probleme mit dem Switch, der Verbindung oder angeschlossenen Geräten überwachen, diagnostizieren und Fehler beheben. Die folgende Tabelle zeigt und erklärt die LED-Anzeigen des Switches. - Seite 6 Frontblende Auf der Frontblende des Ethernet-Switches befinden sich 8 x 10/100-Mbps-RJ-45-Ports 10/100-Mbps-RJ-45-Ports (1-8): Verbinden Sie Geräte mit einer Bandbreite von 10 Mbps oder 100 Mbps. Jeder Slot verfügt über eine entsprechende Link-/Aktivitäts-LED-Anzeige. Rückblende Auf der Rückblende des Switches befinden sich eine Erdungsklemme und ein 5 V DC-Stromanschluss.
-
Seite 7: Montage Und Anschluss Des Switches
2. Montage und Anschluss des Switches Dieser Teil beschreibt die Montage und den Anschluss des Ethernet-Switches. Lesen Sie sich die folgenden Kapitel durch und führen Sie die Anweisungen in der angegebenen Reihenfolge aus. 2.1 Montage Befolgen Sie die folgenden Anweisungen genau, um Schäden am Gerät sowie Sicherheitsrisiken durch fehlerhafte Montage zu vermeiden. -
Seite 8: Wandmontage
2.3 Wandmontage Der Switch kann auch an einer Wand montiert werden. Dafür sind am Boden des Switches zwei Montagelöcher vorgesehen. Achten Sie darauf, dass die Frontblende nach außen zeigt, sodass Sie die LED-Anzeigen sehen können. Beachten Sie die untenstehende Abbildung: Schritt 1: Bohren Sie zwei passende Löcher und versehen Sie sie... -
Seite 9: Einschalten Des Switches
2.4 Einschalten des Switches Der Switch wird über den externen DC-Adapter mit 5 V / 500 mA mit Strom versorgt. Gehen Sie wie folgt vor, um den Switch anzuschließen: Verbinden Sie den DC-Adapter mit einer Steckdose und dem DC- Stromanschluss auf der Rückblende des Switches. Überprüfen Sie, ob die Stromanzeige leuchtet.
