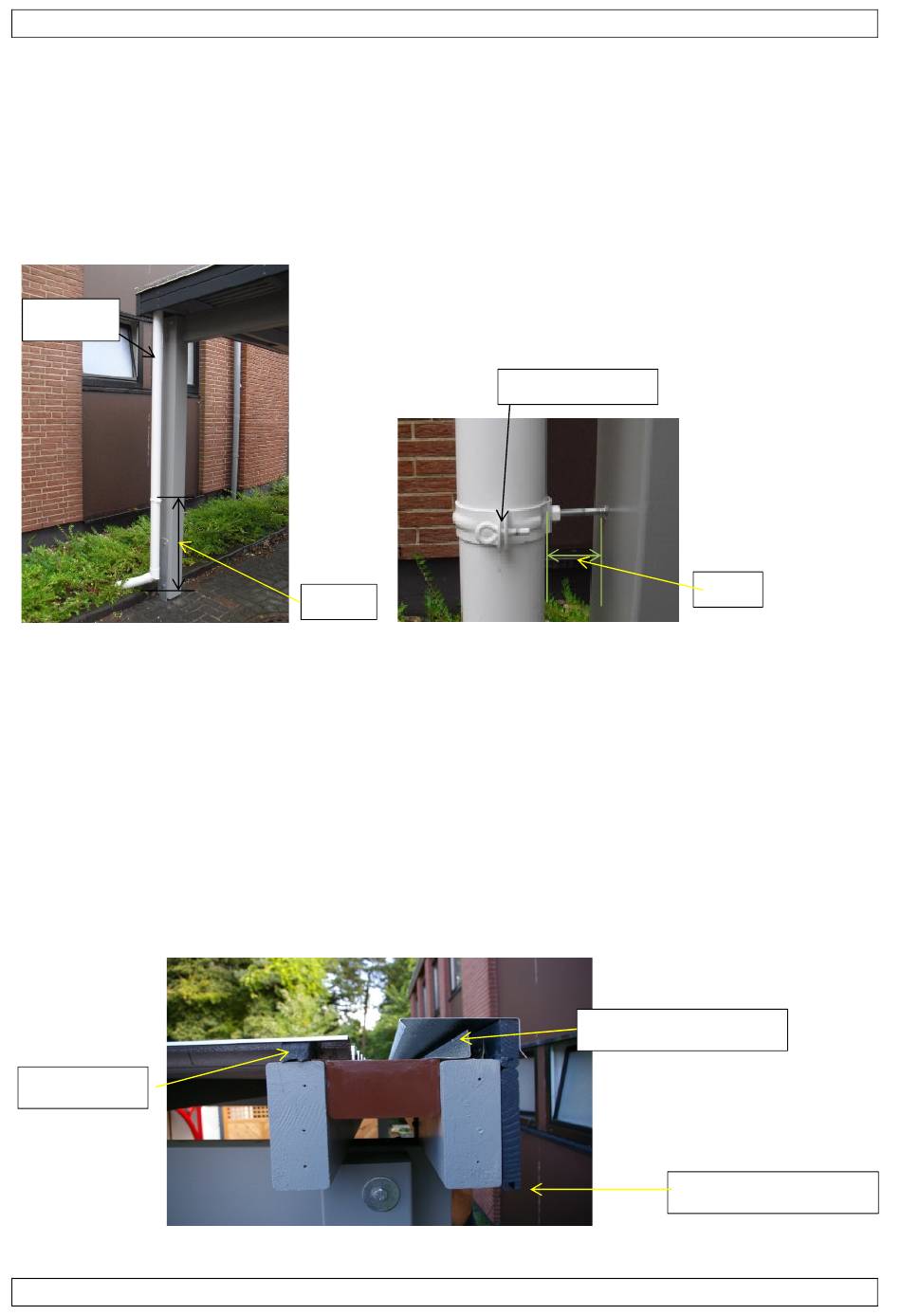

Um den genauen Punkt für den Stehbolzen der Fallrohrschelle festzulegen setzen Sie
das Fallrohr auf den Stutzen und richten es lotrecht aus. Jetzt kann, in ca. 80cm Höhe
von unten, die Mitte des Fallrohres auf dem Pfosten markiert werden. Bohren Sie an
der Markierung mit einem 6mm Bohrer ein ca. 6cm tiefes Loch und schrauben mit
einem 25er Torx den Stehbolzen bis auf 2,5cm ein. (Den Stehbolzen nicht mit
aufgesetzter Schelle eindrehen!). Nun die Schelle auf den Stehbolzen aufschrauben
und das Fallrohr mit Bogen Lotrecht ausrichten und befestigen.
Fallrohr
Fallrohrschelle
3cm
80cm
Mehr als nur ein Schmuckstück: Die Blende rundet das Dach Ihres Carports ab.
Verschraubte Dachblendenbefestigung:
Sie besteht aus miteinander verleimten Nut-und Federbohlen. Die Dachblende, Nut
nach unten, wird umlaufend mit dem Dachgefälle (unterer Überstand: 1cm) an den
Auflagen ausgerichtet und befestigt.
Anzahl und Abstände der Befestigung: An jedem Kopfende der Auflagen mit 2
Holzschrauben 4,5x60mm. Längs der Auflagen (vorn und hinten) jeweils mit 2
Holzschrauben 4cm vom Ende, dazwischen im Abstand von max.1,00m gleichmäßig
verteilt.
Alu-Rinnenblech Q4
Profilfüller
1cm Überstand
