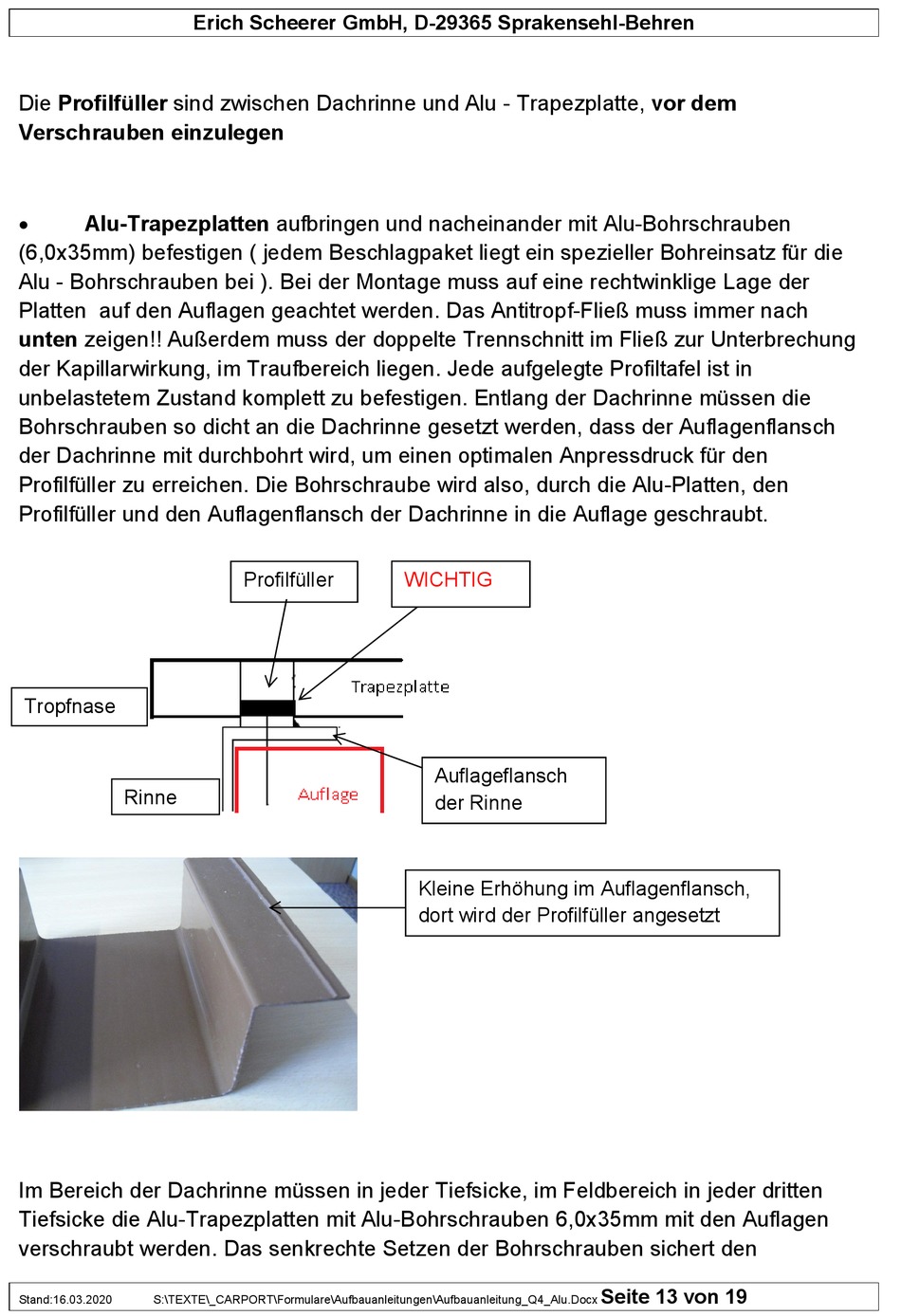

Scheerer Q4 Aufbauanleitung Seite 13

Die Profilfüller sind zwischen Dachrinne und Alu - Trapezplatte, vor dem
Verschrauben einzulegen
Alu-Trapezplatten aufbringen und nacheinander mit Alu-Bohrschrauben

(6,0x35mm) befestigen ( jedem Beschlagpaket liegt ein spezieller Bohreinsatz für die
Alu - Bohrschrauben bei ). Bei der Montage muss auf eine rechtwinklige Lage der
Platten auf den Auflagen geachtet werden. Das Antitropf-Fließ muss immer nach
unten zeigen!! Außerdem muss der doppelte Trennschnitt im Fließ zur Unterbrechung
der Kapillarwirkung, im Traufbereich liegen. Jede aufgelegte Profiltafel ist in
unbelastetem Zustand komplett zu befestigen. Entlang der Dachrinne müssen die
Bohrschrauben so dicht an die Dachrinne gesetzt werden, dass der Auflagenflansch
der Dachrinne mit durchbohrt wird, um einen optimalen Anpressdruck für den
Profilfüller zu erreichen. Die Bohrschraube wird also, durch die Alu-Platten, den
Profilfüller und den Auflagenflansch der Dachrinne in die Auflage geschraubt.
Tropfnase
Rinne
Im Bereich der Dachrinne müssen in jeder Tiefsicke, im Feldbereich in jeder dritten
Tiefsicke die Alu-Trapezplatten mit Alu-Bohrschrauben 6,0x35mm mit den Auflagen
verschraubt werden. Das senkrechte Setzen der Bohrschrauben sichert den
Stand:16.03.2020 S:\TEXTE\_CARPORT\Formulare\Aufbauanleitungen\Aufbauanleitung_Q4_Alu.Docx
Erich Scheerer GmbH, D-29365 Sprakensehl-Behren
Profilfüller WICHTIG
Auflageflansch
der Rinne
Kleine Erhöhung im Auflagenflansch,
dort wird der Profilfüller angesetzt
Seite 13 von 19
