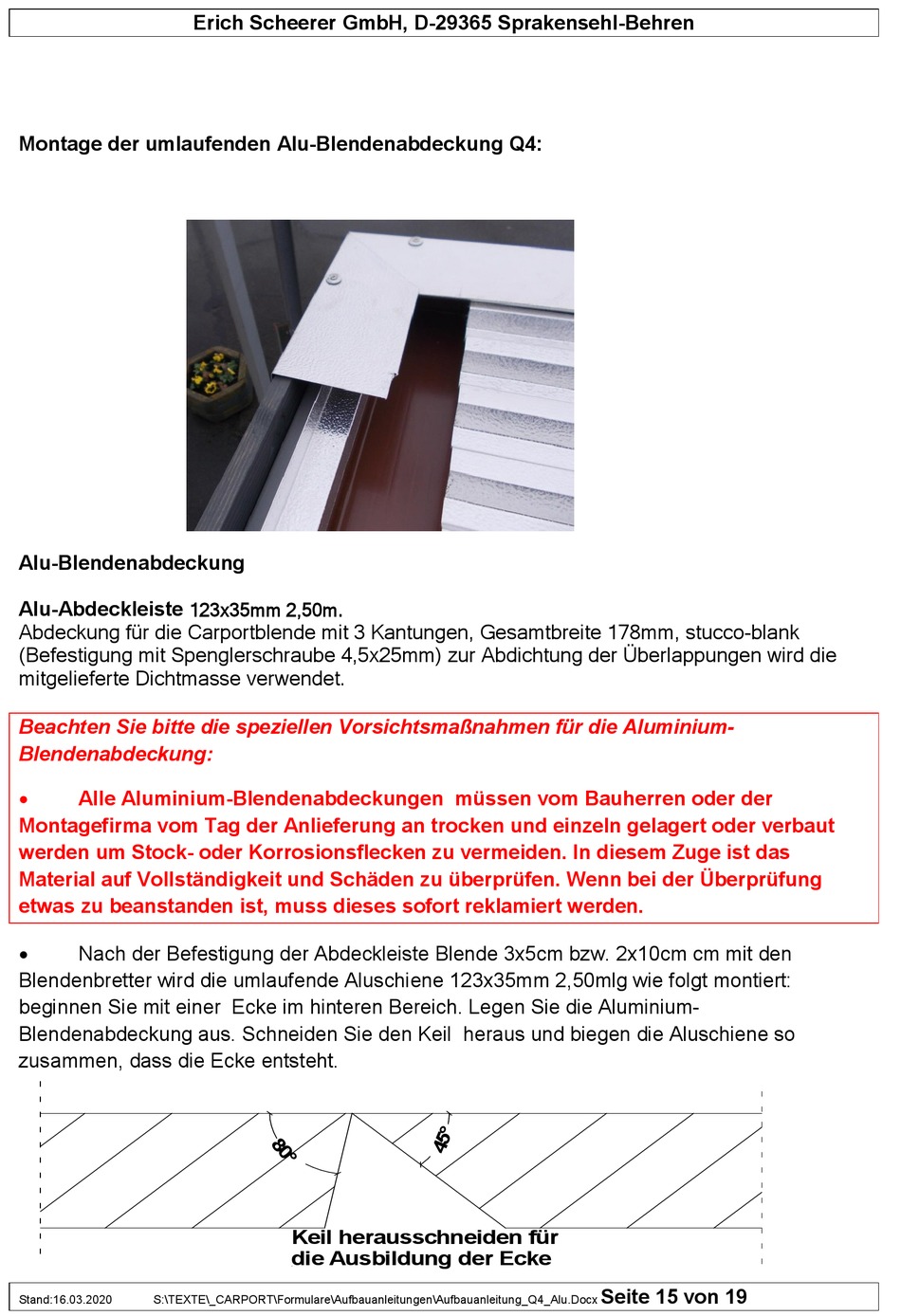

Scheerer Q4 Aufbauanleitung Seite 15

Montage der umlaufenden Alu-Blendenabdeckung Q4:
Alu-Blendenabdeckung
Alu-Abdeckleiste
123x35mm 2,50m
Abdeckung für die Carportblende mit 3 Kantungen, Gesamtbreite 178mm, stucco-blank
(Befestigung mit Spenglerschraube 4,5x25mm) zur Abdichtung der Überlappungen wird die
mitgelieferte Dichtmasse verwendet.
Beachten Sie bitte die speziellen Vorsichtsmaßnahmen für die Aluminium-
Blendenabdeckung:
Alle Aluminium-Blendenabdeckungen müssen vom Bauherren oder der

Montagefirma vom Tag der Anlieferung an trocken und einzeln gelagert oder verbaut
werden um Stock- oder Korrosionsflecken zu vermeiden. In diesem Zuge ist das
Material auf Vollständigkeit und Schäden zu überprüfen. Wenn bei der Überprüfung
etwas zu beanstanden ist, muss dieses sofort reklamiert werden.
Nach der Befestigung der Abdeckleiste Blende 3x5cm bzw. 2x10cm cm mit den

Blendenbretter wird die umlaufende Aluschiene 123x35mm 2,50mlg wie folgt montiert:
beginnen Sie mit einer Ecke im hinteren Bereich. Legen Sie die Aluminium-
Blendenabdeckung aus. Schneiden Sie den Keil heraus und biegen die Aluschiene so
zusammen, dass die Ecke entsteht.
Stand:16.03.2020 S:\TEXTE\_CARPORT\Formulare\Aufbauanleitungen\Aufbauanleitung_Q4_Alu.Docx
Erich Scheerer GmbH, D-29365 Sprakensehl-Behren
.
Keil herausschneiden für
die Ausbildung der Ecke
Seite 15 von 19
