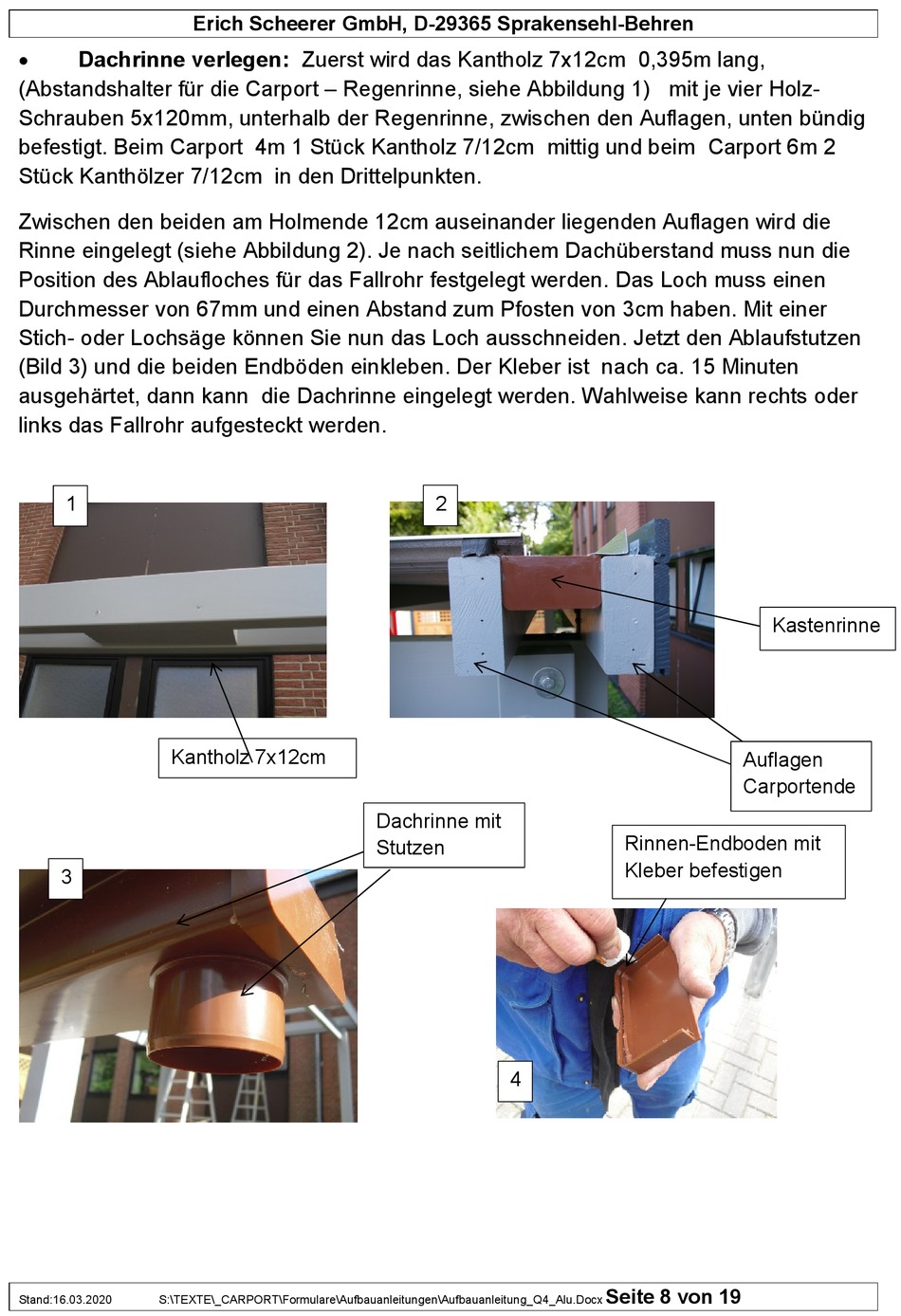

Scheerer Q4 Aufbauanleitung Seite 8

Dachrinne verlegen: Zuerst wird das Kantholz 7x12cm 0,395m lang,

(Abstandshalter für die Carport – Regenrinne, siehe Abbildung 1) mit je vier Holz-
Schrauben 5x120mm, unterhalb der Regenrinne, zwischen den Auflagen, unten bündig
befestigt. Beim Carport 4m 1 Stück Kantholz 7/12cm mittig und beim Carport 6m 2
Stück Kanthölzer 7/12cm in den Drittelpunkten.
Zwischen den beiden am Holmende 12cm auseinander liegenden Auflagen wird die
Rinne eingelegt (siehe Abbildung 2). Je nach seitlichem Dachüberstand muss nun die
Position des Ablaufloches für das Fallrohr festgelegt werden. Das Loch muss einen
Durchmesser von 67mm und einen Abstand zum Pfosten von 3cm haben. Mit einer
Stich- oder Lochsäge können Sie nun das Loch ausschneiden. Jetzt den Ablaufstutzen
(Bild 3) und die beiden Endböden einkleben. Der Kleber ist nach ca. 15 Minuten
ausgehärtet, dann kann die Dachrinne eingelegt werden. Wahlweise kann rechts oder
links das Fallrohr aufgesteckt werden.
1
Kantholz 7x12cm
3
Stand:16.03.2020 S:\TEXTE\_CARPORT\Formulare\Aufbauanleitungen\Aufbauanleitung_Q4_Alu.Docx
Erich Scheerer GmbH, D-29365 Sprakensehl-Behren
2
Dachrinne mit
Stutzen
4
Kastenrinne
Auflagen
Carportende
Rinnen-Endboden mit
Kleber befestigen
Seite 8 von 19
