Aufbauanleitung für Variant-Carport
Mit Ihrem Variant-Carport von Scheerer haben Sie ein absolutes Qualitätserzeugnis
erworben. Nehmen Sie sich die Zeit und lesen Sie die vorliegende Anweisung in aller
Ruhe durch. Halten Sie sich genau an die Aufbauanleitung, dann werden Sie lange
Freude an diesem Produkt haben.
Grundlage für die Montage ist der genehmigte Bauantrag mit Statik, Bauzeichnung
und Materialliste. Die im Bauantrag angegebenen Auflagen sind einzuhalten! Für den
Aufbau sind zwei Personen erforderlich. Alle Schraubenlöcher sind vorzubohren!!
Übrigens: Diese Anleitung mag Ihnen zu Anfang etwas lang vorkommen. Aber Sie
werden sehen, wir haben alles sehr ausführlich beschrieben und illustriert. Bei
Rückfragen stehen Ihnen unsere Fachhändler sowie unsere Carport - Abteilung gern
zur Verfügung
Werkzeuge für die Montage der Einzelfundamente: Mischmaschine,
•
Verlängerungskabel, Schaufel, Zement, Sand, Spaten, Schlauchwaage oder
Niveliergerät, Karre, Richtschnur, 2 Baueimer 10l für Wasser, Maurer Kellen, wenn
nötig Bretter zum Einschalen.
Werkzeuge für die Montage Carport: Hammer, Zange, Säge, Spaten,
•
Zollstock, Bandmaß, Bohrmaschine R/L mit Bohrersatz, zwei Schraubzwingen,
Richtschnur, Wasserwaage, zwei Trittleitern, je zwei Ringschlüssel oder Knarre mit
"Nüssen" 10mm, 13mm und 17mm, Schweißbrenner, Stichsäge, 1 Satz
Schrauberbits. Angeliefertes Material mit der Materialliste überprüfen und
übersichtlich auslegen (Vierkantpfosten, Holme, Gefällekeile, Auflagen, Fallrohr,
Umrandungsbohlen, Nut-Feder-Bohle 2x15cm, Gully, Bitumendach und evtl. Material
für Geräteraum).

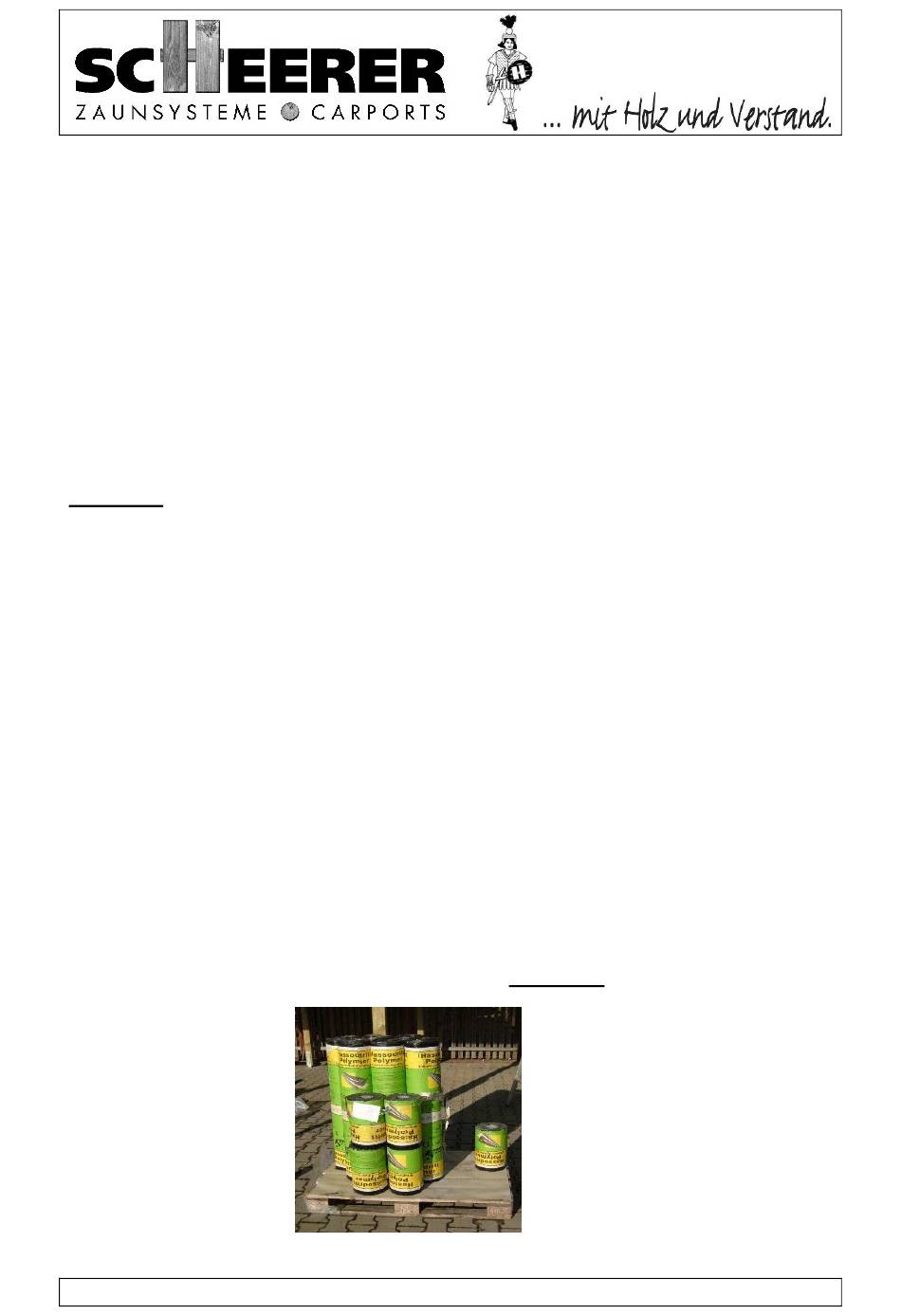

Die Bitumen-Rollen müssen grundsätzlich senkrecht gelagert werden!!
Stand: 18.10.2019 S:\TEXTE\_CARPORT\Formulare\Aufbauanleitungen\Aufbauanleitung_Variant_Bitumendach.Docx
mit Bitumendach
Seite 1 von 23
Werbung
Verwandte Anleitungen für Scheerer Variant
Inhaltszusammenfassung für Scheerer Variant
- Seite 1 Aufbauanleitung für Variant-Carport mit Bitumendach Mit Ihrem Variant-Carport von Scheerer haben Sie ein absolutes Qualitätserzeugnis erworben. Nehmen Sie sich die Zeit und lesen Sie die vorliegende Anweisung in aller Ruhe durch. Halten Sie sich genau an die Aufbauanleitung, dann werden Sie lange Freude an diesem Produkt haben.
- Seite 2 Erich Scheerer GmbH, D-29365 Sprakensehl-Behren Fundamente: • Ausführung mit Pfostenankern: Einzelfundamente aus Beton C 16/20 ohne Bewehrung in den Abmessungen 30x30cm sind frostsicher, mindestens aber 80cm tief auf tragfähigem Untergrund zu gründen. Die H-Pfostenanker 800mm lang, werden mit 2cm Luft zwischen Unterkante Steg und der Pflasterung einbetoniert .
- Seite 3 Erich Scheerer GmbH, D-29365 Sprakensehl-Behren Vierkantpfosten setzen: Wir beginnen mit den Vierkantpfosten, den tragenden „Säulen“ Ihres Variant - Carport. Die Pfosten in die Anker stellen, bei unterschiedlichen Ankerhöhen müssen die Pfosten so abgelängt werden, dass der später aufzulegende Holm in waage eingebaut werden kann.
- Seite 4 Zeichnung nächste Seite) durchbohren und die Schlossschrauben (10x130mm) von der Holmseite durchstecken. Bevor die Mutter aufgeschraubt wird, ist eine Unterlegscheibe (10,5x30x2,5 mm) auf die Schraube zu stecken. Bei den Variant- Carportlängen 7, 8 und 9m werden die Holme immer über einem Pfosten gestoßen! Um die Holme miteinander zu verbinden, wird eine Holzlasche 3x8cm 0,80m lang seitlich mit je 10 Stück Holz-Schrauben 4,5x60mm lang innen an den Holmen...
- Seite 5 Erich Scheerer GmbH, D-29365 Sprakensehl-Behren Auflage Dachüberstand lt. Zeichnung Gefällekeil Holm Seite 5 von 23...
-
Seite 6: Holmverbindung Im Bereich Der Pfosten
Erich Scheerer GmbH, D-29365 Sprakensehl-Behren Holmverbindung im Bereich der Pfosten Pfosten einseitige Klinkung Pfosten beidseitige Klinkung Draufsicht Draufsicht Gewindestange mit U-Scheibe und Mutter komplett Befestigung der Laschen mit je 10 St. Holzschrauben Vorderansicht Vorderansicht Auflage Auflage Lasche Lasche Lasche Holm... - Seite 7 Erich Scheerer GmbH, D-29365 Sprakensehl-Behren Der Gefällekeil ist sehr wichtig, denn er bestimmt das Gefälle. Das ist die Grundlage für das schmucke Dach, das Ihr Variant -Carport bekommen wird. Beachten Sie bitte die Hinweise speziell für Ihre Variant -Carport-Größe. Befestigung des Gefällekeils: •...
- Seite 8 Weiten zwischen den Pfosten laut entsprechender Zeichnung eingehalten werden. Die Maße sind für einen späteren Einbau der Wandelemente notwendig Auflagen: nach Variant -Carportbauzeichnung „Draufsicht“ auflegen, • ausrichten und mit zwei kleinen Montagewinkeln wechselseitig je Auflage auf den Gefällekeilen befestigen.
- Seite 9 Erich Scheerer GmbH, D-29365 Sprakensehl-Behren Auflage DRAUFSICHT Diagonale A - C = B - D Die Rechtwinkligkeit des Carports ist durch Messung der Diagonalen zu • überprüfen und gegebenenfalls zu korrigieren. Legen Sie die Auflagen auf die Holme und richten sie diese an den bereits vormontierten Montagewinkeln grob aus.
- Seite 10 Bereich der Auflagen von oben, zwischen den Auflagen von unten verschrauben. Es ist darauf zu achten, dass keine Schraubenspitzen vorstehen. Mehr als nur ein Schmuckstück: Die Blende rundet das Dach Ihres Variant - Carports Option: Verdeckte Blendenbefestigung (nur wenn extra bestellt, nicht im Standard Carportpaket enthalten) Beim Carport „Variant“...
- Seite 11 Erich Scheerer GmbH, D-29365 Sprakensehl-Behren Bild 2 Bild 3 Bild 4 Jetzt das obere Blendenbrett mit der Nut auf die Feder des unteren Blendenbrettes stecken. (Bild 4) Die Blendenbretter jetzt nur noch von der Blendeninnenseite mit je 2 Schrauben 3x20mm V2A fixieren. (Bild 5)
- Seite 12 Erich Scheerer GmbH, D-29365 Sprakensehl-Behren Dachblende bestehend aus zwei umlaufenden Nut-Feder-Bohlen (2,0x15cm) • bei den 3m und 4m breiten Carports. Die Blendenbretter werden an den Auflagen befestigt. Die obere Bohle (Feder nach oben!) zuerst anschrauben, dazu 4,5x60mm V2A Holz-Schrauben verwenden. Der Überstand Oberkante Blende ( ohne Feder ) bis Oberkante Nut-Feder-Bohle 2x15cm an der jeweils äußersten Auflage beträgt...
- Seite 13 Erich Scheerer GmbH, D-29365 Sprakensehl-Behren Dachgully Loch 20cm Nut-Feder-Bohle 2x15cm von unten gesehen Dachgullymontageplatte19mm mit 13cm Loch Seite 13 von 23...
- Seite 14 Erich Scheerer GmbH, D-29365 Sprakensehl-Behren Bitumen-Flachdach ( 2-lagige Bituminöse Abdichtung, System Scheerer ) Abstand vom Rand ca. 30cm Spengler 4,5x25mm umlaufende Abdeck- leiste Alu-Blendenabdeckung 65/65mm Pappnagel 1,8x15mm Öffnung in Nut-Feder-Bohle Ø 20cm Holzschraube 3,5x35mm schemenhafter Aufbau o. M. Legende: Untere Lage: Bitumenbahn 1,00m breite lose verlegt, nur unter der selbstklebenden Überlappung und im Randbereich vernageln!
- Seite 15 Erich Scheerer GmbH, D-29365 Sprakensehl-Behren Die Dachhaut: Untere Lage: die selbstklebende Bitumenbahn „Kubivent“ 1,08m breit lose am • Rand bis zu den Dreiecksleisten anlegen und flächig auslegen. Auch die Stirnseiten bis an die Dreiecksleiste anlegen. Die zweite Unterlagsbahn mit 10cm Überlappung wie die erste auslegen.
- Seite 16 Erich Scheerer GmbH, D-29365 Sprakensehl-Behren Untere Lage Untere Lage „Kubivent“ „Kubivent“ Untere Lage Randstreifen „Kubivent Aluminium Blendenabdeckung als Abschluss Obere Lage „Polymer- Bitumenbahn Hassodritt“ Seite 16 von 23...
- Seite 17 Erich Scheerer GmbH, D-29365 Sprakensehl-Behren Dachblendenabdeckung: Nach Befestigung der Dachhaut wird die Abdeckleiste Blende 3x5 cm mit • Doppelnut ( beidseitig verwendbar ) mit der äußeren Nut in die Feder der Blendenbretter gedrückt und mit Holz-Schrauben 3,5x35 mm V2A ca. alle 50cm von oben mit der Feder des Blendenbrettes verschraubt.
- Seite 18 Erich Scheerer GmbH, D-29365 Sprakensehl-Behren Ausbildung der Ecken! Ausbildung der Ecken! Die umlaufende Alu-Blendenabdeckung wird mit den Spenglerschrauben 4,5x25mm in die Abdeckleiste Blende 3x5cm bzw. 2x10cm verschraubt. Bevor die Ecken verschraub werden, wird die mitgelieferte Dichtmasse aufgebracht. Die Ecken verschrauben Sie mit je 2 Stück Spenglerschrauben 4,5x25mm und im Bereich der Seiten verschrauben Sie die Alu-Blendenabdeckung ca.
- Seite 19 Erich Scheerer GmbH, D-29365 Sprakensehl-Behren Verschraubung der Ecken! Im Bereich der Carportseiten wird die Blendenabdeckung alle 50cm verschraubt Im Bereich der Überlappung muss an der unteren Alu-Blendenabdeckung ein Stück ca. 0,5cm und 5 cm lang herausgeschnitten werden. Anschließend wird die mitgelieferte Dichtmasse aufgebracht.
- Seite 20 Erich Scheerer GmbH, D-29365 Sprakensehl-Behren Ausbildung der Überlappung. 0,5cm Tief 5 bis 10cm lang Vor dem Zusammenschieben der Alu-Blendenabdeckung wird die Dichtmasse aufgebracht!! Seite 20 von 23...
- Seite 21 Dachdichtigkeit, können wir keine Gewährleistung übernehmen. Die Verarbeitung der Dachabdichtung muss durch einen Dachdecker erfolgen, da dieses System entsprechende Fachkenntnisse voraussetzt. Die Dachbahnen müssen mit einem Gasbrenner miteinander verschweißt werden. Ausführung: System Scheerer Jetzt wünschen wir Ihnen viel Spaß mit Ihrem Variant-Carport. Seite 21 von 23...
- Seite 22 Erich Scheerer GmbH, D-29365 Sprakensehl-Behren „Montage Leimholzbogen an Pfosten 11x11cm“ Einbau eines Leimholzbogens. Nachdem die 11x11cm Pfosten und die Holme (Überstand 2,00m) des Carports montiert wurden, kann mit der Montage des Leimholzbogens begonnen werden. Bei Carports (mit Holmen 7/14cm bzw. 7/20cm) muss der Holm über dem Leimholzbogen ca.
- Seite 23 Erich Scheerer GmbH, D-29365 Sprakensehl-Behren Leimholzbogenstückliste: 95812 1 Leimholzbogen 11x11cm 3,00m ohne Zubehör und Strebe, Innenradius ca. 1,90m 42209 Strebe 11x11cm 0,90mlg, einseitig dachförmig angeschnitten, andere Seite gekappt 08479 Unterlegscheibe 14x58x6mm DIN 1052 08586 Einpressdübel 50mm beidseitig 08459 Maschinenschraube 10x260mm DIN 601 verz.
