Scheerer Q4 Aufbauanleitung Seite 10

Option: Verdeckte Blendenbefestigung
Standard Carportpaket enthalten)
Beim Carport „Q4" wird die Blende mitlaufend mit dem Dachgefälle befestigt.

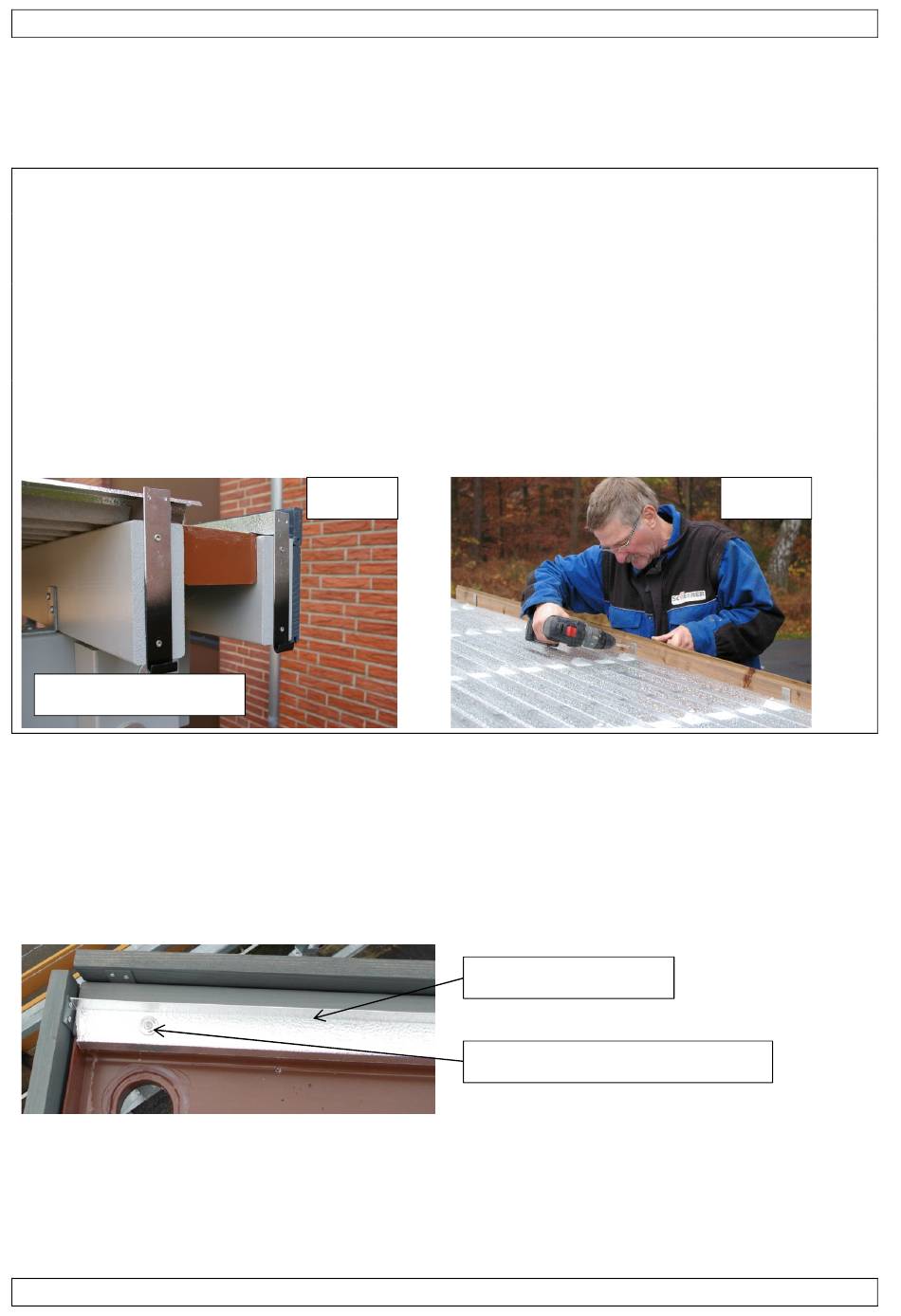

Hier werden die Alu-Blendenhalter für die verdeckte Blendenbefestigung umlaufend 1cm
unterhalb der Auflagen mit max. 3 Schrauben 3x45mm verbunden (Siehe Foto 1.)
Anzahl und Abstände: An jedem Kopfende der Auflagen ein Halter, bei Blendenstößen 2
Halter und längs der Auflagen (vorn und hinten) jeweils einmal am Ende und dazwischen im
Abstand von max.. 1,00m gleichmäßig verteilt.
Im Anschluss werden, nacheinander die werkseitig zusammengeleimten Blendenbretter mit
der Nut nach unten in den Bogen der Halter eingeführt und ausgerichtet. Die Blendenbretter
jetzt nur noch von der Blendeninnenseite mit je 2 Schrauben 3x20mm fixieren (Siehe Foto 2.)
1cm Überstand
Jetzt können wir das Alu-Rinnenblech Q4 auf dem äußeren Flansch der Carportregenrinne
auflegen und so verteilen das die Rinnenbleche min. 5cm überlappen. Überstehendes Material
einfach abschneiden. Befestigt wird das Rinnenblech im Abstand von 40cm mit einer
Spenglerschraube 4,5x25mm, welche von oben durch Rinnenblech, Rinnenflansch in die
Auflage geschraubt wird.
Stand:16.03.2020 S:\TEXTE\_CARPORT\Formulare\Aufbauanleitungen\Aufbauanleitung_Q4_Alu.Docx
Erich Scheerer GmbH, D-29365 Sprakensehl-Behren
Foto 1
(nur wenn extra bestellt, nicht im
Alu-Rinnenblech Q4
Spenglerschraube 4,5x25mm
Seite 10 von 19
Foto 2
