Scheerer Q4 Aufbauanleitung Seite 2

Erich Scheerer GmbH, D-29365 Sprakensehl-Behren
des Holmes zeigt. Die Anker an der Wand werden gedreht, weil sonst die
Befestigungsschrauben zur Wand zeigen und diese dann nicht mehr angezogen
werden können.
Der Höhenausgleich im Untergrund: entweder durch die mitgelieferten Pfostenanker
ausgleichen (bis zu einem Höhenunterschied von max. 3 cm) oder durch extra länger
bestellte Pfosten. Die Fundamente mindestens 7 Tage vor dem Aufbau aushärten
lassen.

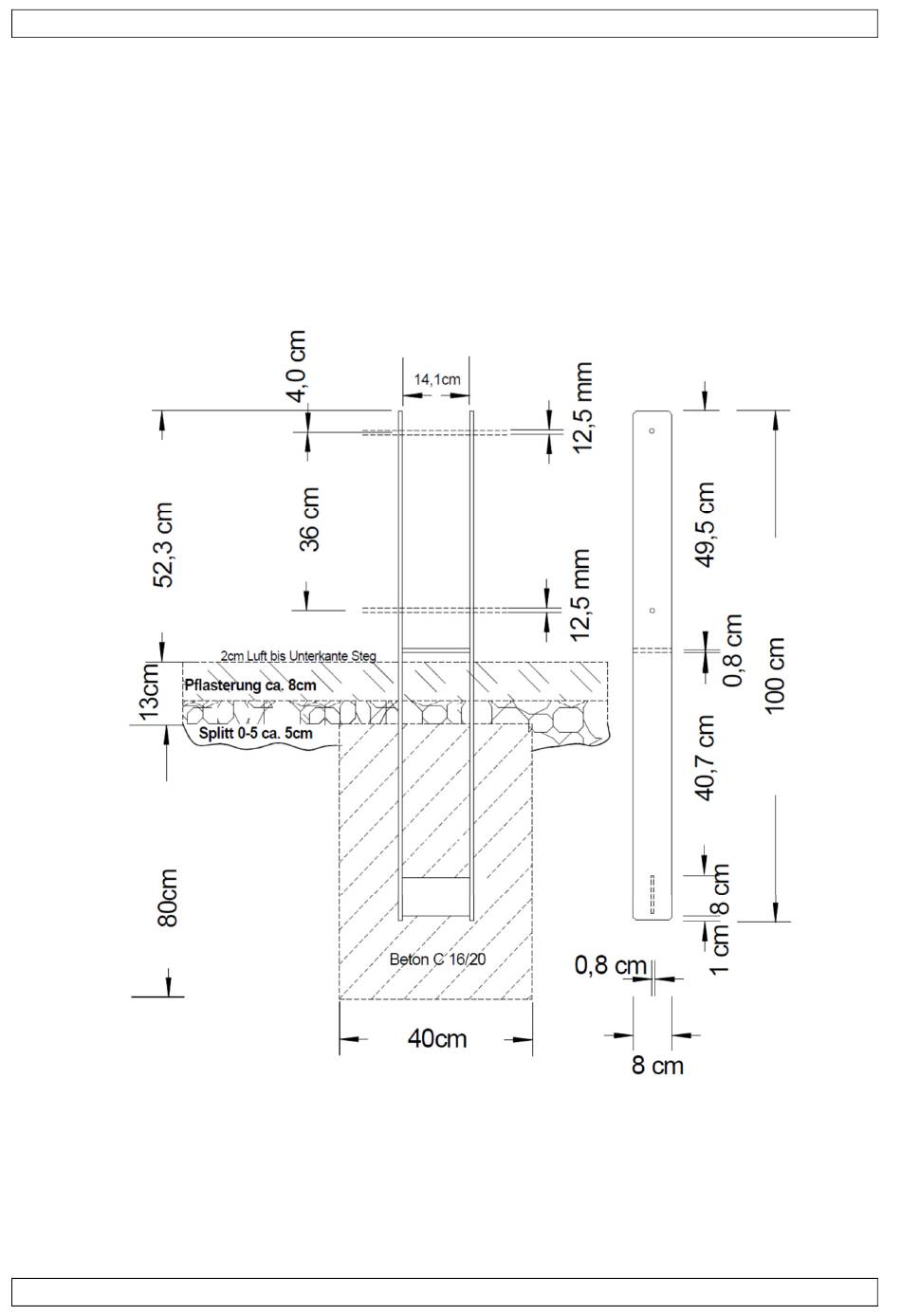

Einzelfundament mit H-Anker, Ansicht in Richtung der Holme:
Vierkantpfosten setzen:
Wir beginnen mit den Vierkantpfosten, den tragenden „Säulen" Ihres Carports.
Die Klinkung der Pfosten muss nach innen zeigen. Ausrichten und mit je zwei
einseitigen Einpressdübeln (E50 M12) und je zwei Maschinenschrauben (12x180mm)
