Scheerer Q4 Aufbauanleitung Seite 7

B
A
Bild 2

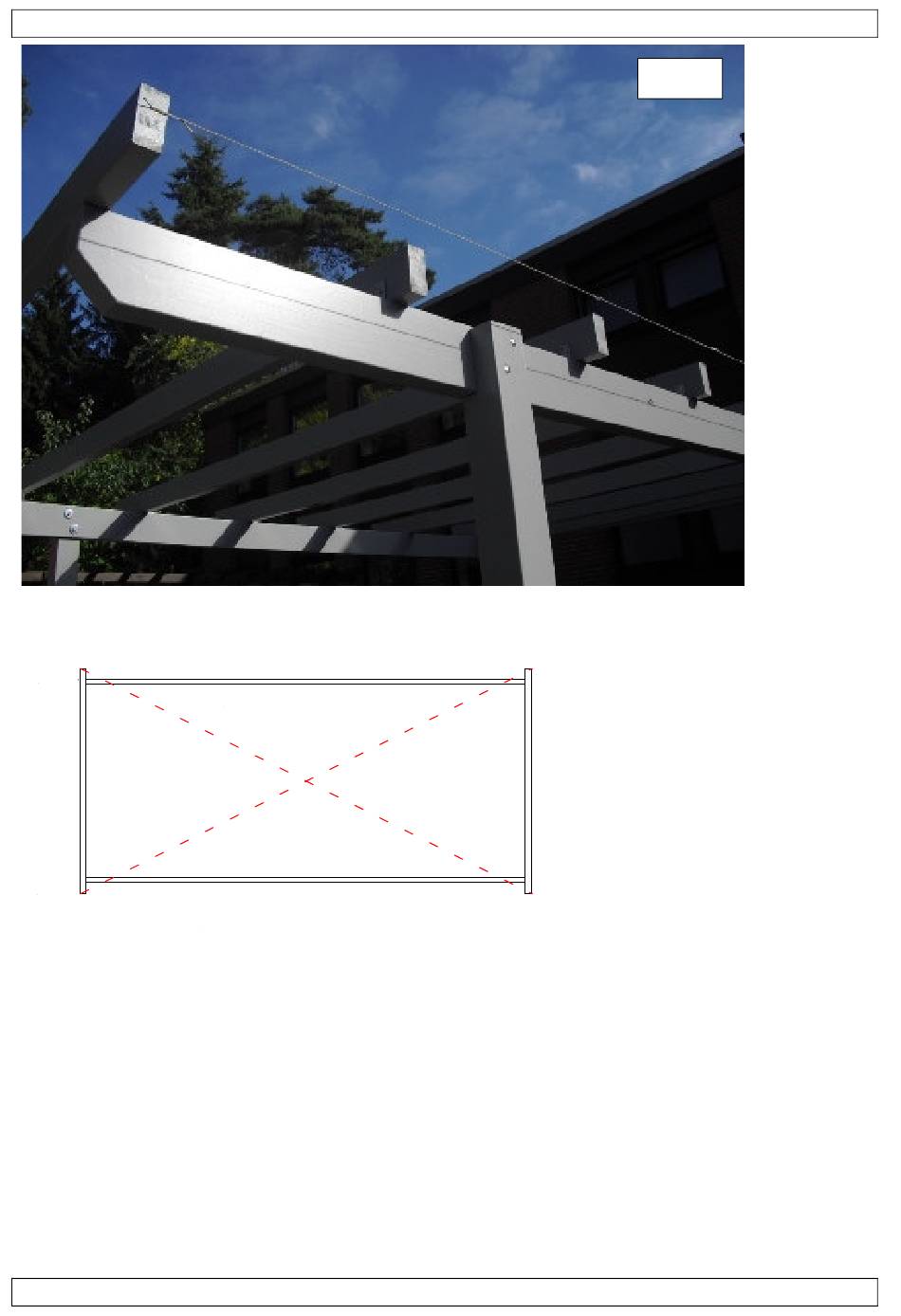

Auflagen: Legen Sie die Auflagen auf die Holme und richten sie diese an den bereits
vormontierten Montagewinkeln grob aus. Befestigen Sie die erste und die letzte
Auflage, anhand der Bauzeichnung (Dachüberstände) und überprüfen Sie die
Rechtwinkligkeit des Carports durch Messung der Diagonalen A-C und B-D (Bild 2)
zwischen der ersten und letzten Auflage, die Diagonalen müssen gleichlang sein.
Gegebenenfalls korrigieren. Spannen Sie an den Köpfen der ersten und letzten Auflage
eine Richtschnur und richten Sie die Auflagen daran aus. Zum Verschrauben
verwenden Sie je zwei Holzschrauben (6x50mm). Bild 1
Stand:16.03.2020 S:\TEXTE\_CARPORT\Formulare\Aufbauanleitungen\Aufbauanleitung_Q4_Alu.Docx
Erich Scheerer GmbH, D-29365 Sprakensehl-Behren
DRAUFSICHT
Diagonale
A - C = B - D
Bild 1
C
D
Seite 7 von 19
