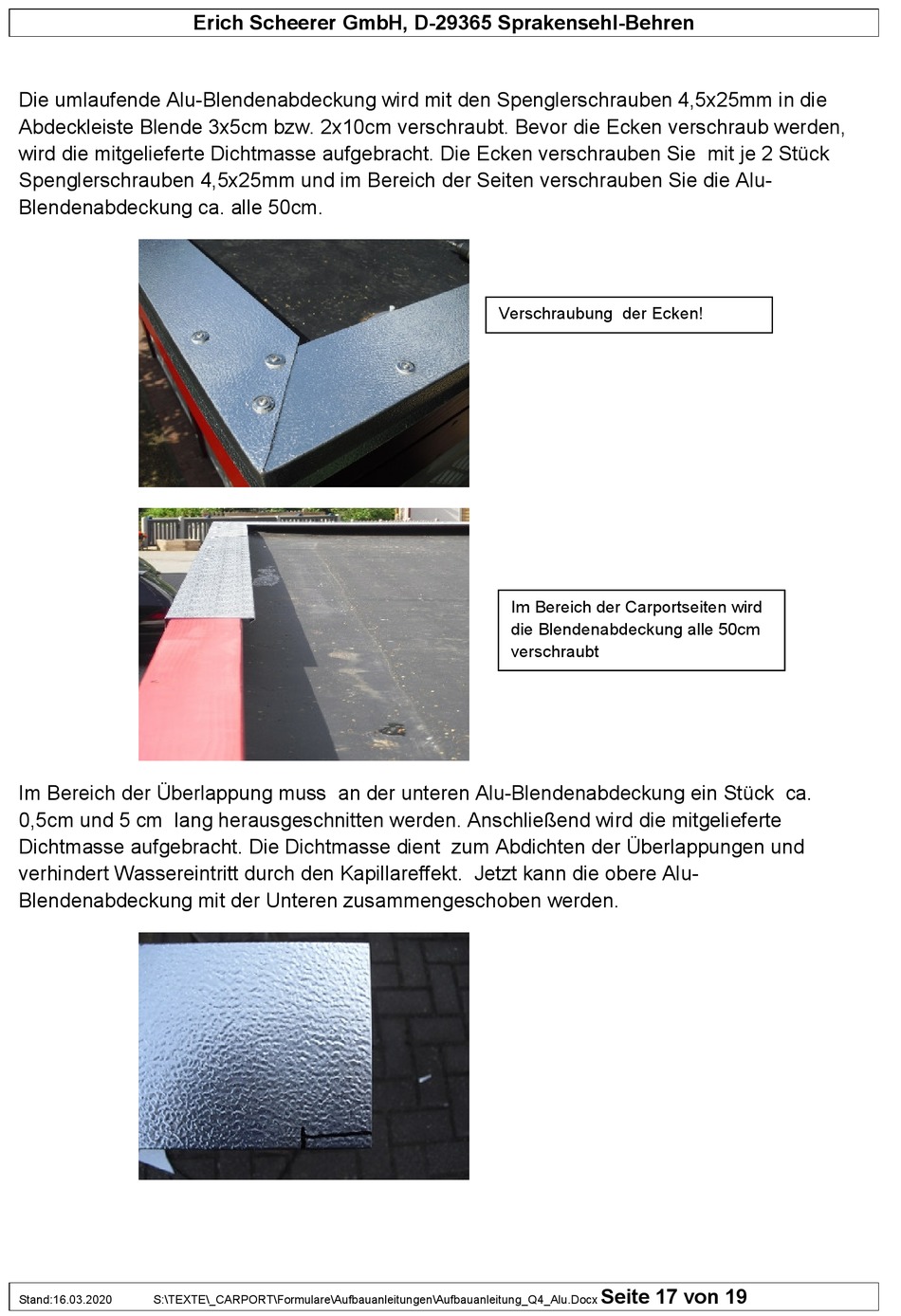

Scheerer Q4 Aufbauanleitung Seite 17

Die umlaufende Alu-Blendenabdeckung wird mit den Spenglerschrauben 4,5x25mm in die
Abdeckleiste Blende 3x5cm bzw. 2x10cm verschraubt. Bevor die Ecken verschraub werden,
wird die mitgelieferte Dichtmasse aufgebracht. Die Ecken verschrauben Sie mit je 2 Stück
Spenglerschrauben 4,5x25mm und im Bereich der Seiten verschrauben Sie die Alu-
Blendenabdeckung ca. alle 50cm.
Im Bereich der Überlappung muss an der unteren Alu-Blendenabdeckung ein Stück ca.
0,5cm und 5 cm lang herausgeschnitten werden. Anschließend wird die mitgelieferte
Dichtmasse aufgebracht. Die Dichtmasse dient zum Abdichten der Überlappungen und
verhindert Wassereintritt durch den Kapillareffekt. Jetzt kann die obere Alu-
Blendenabdeckung mit der Unteren zusammengeschoben werden. 
Stand:16.03.2020 S:\TEXTE\_CARPORT\Formulare\Aufbauanleitungen\Aufbauanleitung_Q4_Alu.Docx
Erich Scheerer GmbH, D-29365 Sprakensehl-Behren
Verschraubung der Ecken!
Im Bereich der Carportseiten wird
die Blendenabdeckung alle 50cm
verschraubt
