EN

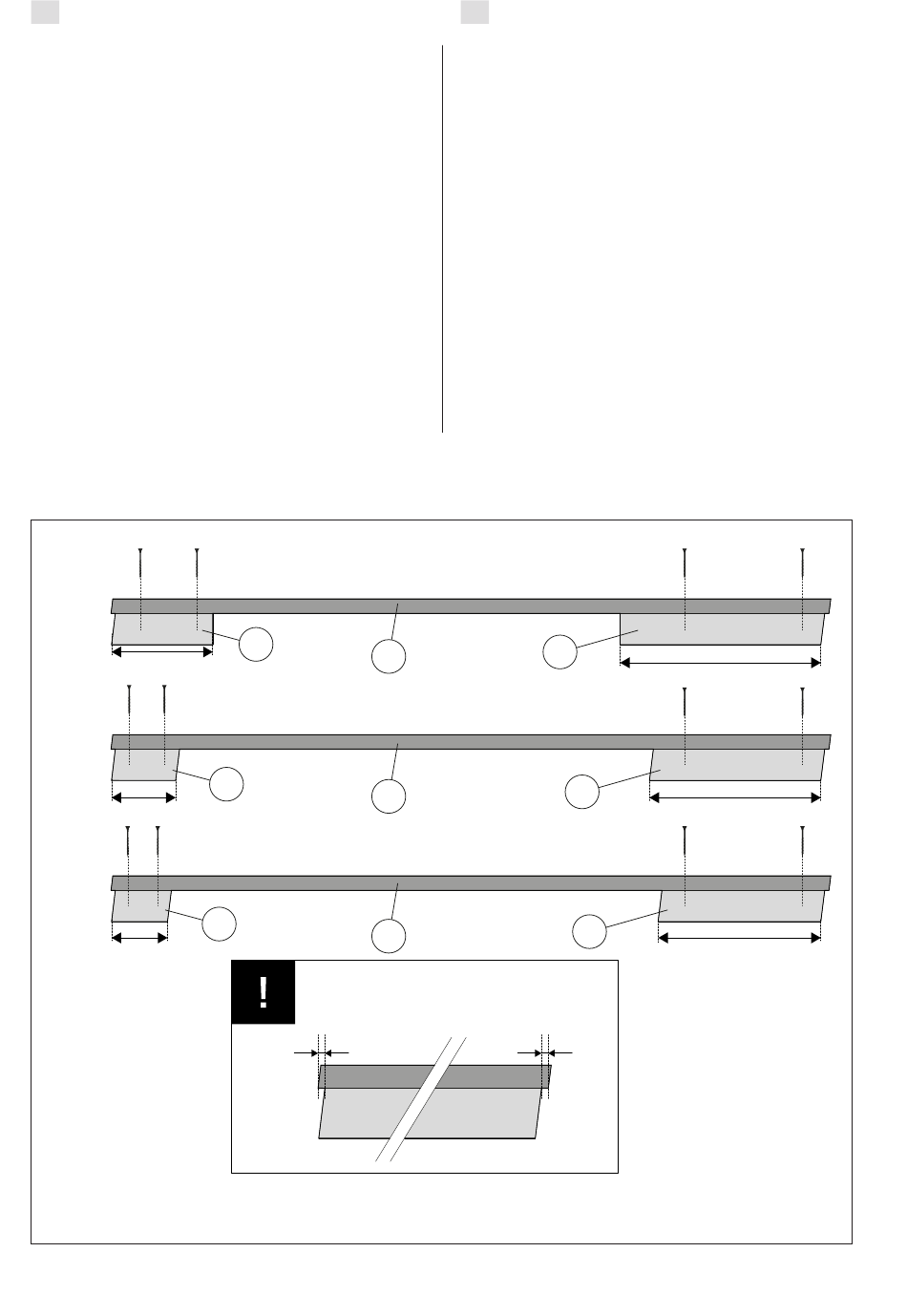

Assemble roof purlins as follows:
3 pcs with 476 mm + 962 mm outlookers (NB one
•
end vertical!)
3 pcs with 302 mm + 806 mm outlookers
•
2 pcs with 262 mm + 766 mm outlookers
•
Fix the roof outlookers into roof purlins with screws from
above. Leave a 20 mm gap at both ends of the purlins
(see illustration below).
Distribute roof purlins (R8) evenly across the roof's
width. Note that the three purlins with 476 mm + 962
mm outlookers are placed along the side wall.
NB! Make sure that the chimney will clear the purlins.
Fix purlins (R8) into rafters (R1) from above with screws.
3 x
476
3 x
302
2 x
262
50
R5.
R8.
R6.
R8.
R7.
R8.
20 mm
DE
Montieren Sie die Dachpfetten wie folgt:
3 Stück mit Pfettenköpfen von 476 mm +
•
962 mm (Achtung: eine Seite mit gerader
vertikaler Kante!)
3 Stück mit Pfettenköpfen von 302 mm + 806 mm
•
2 Stück mit Pfettenköpfen von 262 mm + 766 mm
•
Befestigen Sie die Pfettenköpfe von oben mit Schrauben
an den Dachpfetten. Lassen Sie an beiden Enden der
Pfetten einen Abstand von 20 mm (siehe die Abbildung
unten).
Verteilen Sie die Dachpfetten (R8) gleichmäßig über die
Breite des Daches. Beachten Sie, dass die drei Pfetten
mit den Pfettenköpfen von 476 mm + 962 mm entlang
der Seitenwand angebracht werden.
ACHTUNG! Stellen Sie sicher, dass die Pfetten nicht über
dem Rauchfang verlaufen.
Befestigen Sie die Pfetten (R8) von oben mit Schrauben
auf den Sparren (R1).
R2.
R3.
R4.
20 mm
962
806
766
