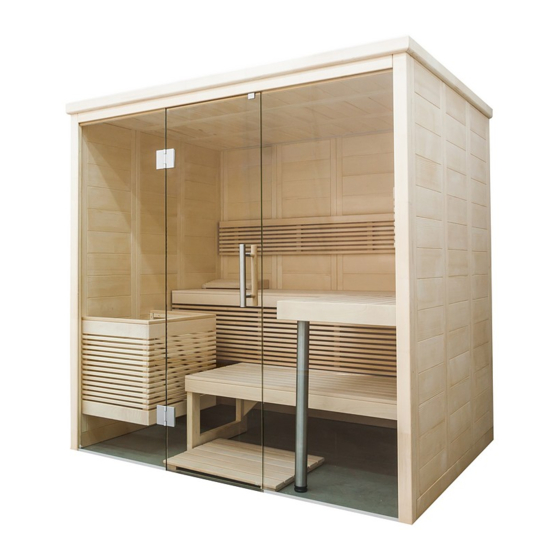

- Seite 1 Massivsauna BALANCE VIEW SMALL 208 x 158 x 204 cm MONTAGEANLEITUNG Deutsch BALANCE-V-S Version 11/19 Artikel-Nr. 1-051-272...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Montage Vorbereitung 1.1. Benötigtes Werkzeug 1.2. Wartung und Reinigung 1.3. Entsorgung 1.4. Stückliste BALANCE VIEW SMALL 2. Montage der Kabine 2.1. Montage des Bodenrahmens 2.2. Montage der Wandelemente 2.3. Montage Dach 2.4. Montage Lüftungsschieber 2.5. Montage Inneneinrichtung 2.6. Montage Zubehör 2.7. -
Seite 3: Montage Vorbereitung
Montageanleitung S. 3/32 1. Montage Vorbereitung Lesen Sie diese Montageanleitung gut durch und bewahren Sie sie in der Nähe der Sauna auf. So können Sie jederzeit Produktinformationen nachlesen. Sie nden diese Montageanleitung auch im Downloadbereich unserer Webseite auf www.sentiotec.com/downloads. Wichtige Hinweise: Kontrollieren Sie, bevor Sie mit der Arbeit beginnen, anhand der Stückliste, ob alle Einzelteile auch tatsächlich mitgeliefert wurden. -
Seite 4: Benötigtes Werkzeug
Montageanleitung S. 4/32 1.1. Hammer und Beilageholz oder einen Gummihammer Akkuschrauber mit Bits für Kreuzschrauben und Torx Rollmaßband Bohrer mit Durchmesser 3 mm, 10 mm, 20 - 30 mm (für Stromkabel Saunaofen) Wasserwaage Innensechskant-Schlüssel 1,5 mm Universalmesser Leiter Dieses Symbol kennzeichnet Tipps und nützliche Hinweise Vorbohren Ablängen auf Naturmaß... -
Seite 5: Wartung Und Reinigung
Montageanleitung S. 5/32 1.2. Wartung und Reinigung Die Sauna sollte mit einem feuchten Tuch gereinigt werden. Verwenden Sie nur warmes Wasser - keine Reinigungsmittel. Wird die Sauna längere Zeit nicht benutzt, empfehlen wir, die Kabine einmal im Monat aufzuheizen. Harzgallen sind kein Reklamationsgrund. Da in Fichtenholz immer wieder Harzgallen vorkommen und man beim Aussortieren nicht erkennen kann in welcher Tiefe diese sich be nden. -
Seite 6: Stückliste Balance View Small
Montageanleitung S. 6/32 1.4. Maß Bodenrahmen 2 Bodenrahmen 150 x 9 x 4 cm 1 Bodenrahmen 204 x 9 x 4 cm Wandelemente 3 Wandelement A/A mit Multiclip 193 x 48 x 4 cm 2 Wandelement A/A 193 x 48 x 4 cm 1 Elektroelement A/A mit Multiclip 193 x 48 x 4 cm 2 Wandelement A/B... - Seite 7 Montageanleitung S. 7/32 Maß Inneneinrichtung 1 Bank 195 x 62 x 9 cm 1 Bank 83,5 x 62 x 9 cm 1 Bankblenden 62 x 9 x 2 cm 1 Fußauftrittplatte 135 x 62 x 9 cm 2 Fußauftritt Füße 60 x 42,5 x 4 cm 2 Fußauftritt Strebe, 2 x 45º...
-
Seite 8: Montage Der Kabine
Montageanleitung S. 8/32 2. Montage der Kabine Die Kabine kann „links“ oder „rechts“ aufgebaut werden, beachten Sie dazu die Grundrisspläne auf Seite 29 und Seite 30. 2.1. Montage des Bodenrahmens 204 cm... -
Seite 9: Montage Der Wandelemente
Montageanleitung S. 9/32 2.2. Montage der Wandelemente Die Ecksteher werden mittels „Multiclips“ mit den Wandelementen verbunden. Die weiteren Wandelemente sind mit Nut und Feder verbunden und werden miteinander verschraubt. A bezeichnet immer die Sichtseite, dies ist auf der Oberseite der Wand- elemente gekennzeichnet. - Seite 10 Montageanleitung S. 10/32 Montage Ecksteher mit Wandelement Montieren Sie die Wandelemente mit den Eckstehern am Boden vor und setzen Sie diese Ecken dann auf den Bodenrahmen auf. Stecken Sie den Ecksteher von oben nach unten auf die Wandelemente. Achten Sie dabei auf die korrekte Ausrichtung der „Multiclips“ (siehe unten). Der Eck- steher muss bündig mit den Wandelementen sein.
- Seite 11 Montageanleitung S. 11/32 Montage Wandelemente Das Elektroelement hat Bohrungen zum Verlegen der Kabel. Position siehe Grundrisspläne auf Seite 29 und Seite 30. Elektroelement (Grundriss „links“)
- Seite 12 Montageanleitung S. 12/32 Steher für Glas...
- Seite 13 Montageanleitung S. 13/32 Verschrauben der Wandelemente Überprüfen Sie die rechten Winkel, bevor Sie die Wandelemente verschrauben. Beachten Sie den Tipp auf Seite 4. Bohrer 3 mm, 7 Stk. Schrauben 4 x 70 mm Grundriss „links“...
- Seite 14 Montageanleitung S. 14/32 Glaselemente WARNUNG! Kleben Sie nachdem die Kabine korrekt positioniert ist, die U-Pro le mit Silikon oder Montagekleber an den Boden. Beachten Sie, dass Sie mit dem Einbau des Glaselements „Glas mit Bohrungen für Türbänder“ die Richtung der Türöffnung festlegen. Die untere Bohrung für das Türband ist in 26,3 cm Höhe.
- Seite 15 Montageanleitung S. 15/32 Bohrer 3 mm, 2 Stk. Schrauben 4 x 70 mm...
-
Seite 16: Montage Dach
Montageanleitung S. 16/32 2.3. Montage Dach achau ageleisten 16 Stk. Schrauben 4 x 70 mm... - Seite 17 Montageanleitung S. 17/32 Dachelemente Bohrer 3 mm, 16 Stk. Schrauben 4 x 70 mm...
-
Seite 18: Montage Lüftungsschieber
Montageanleitung S. 18/32 2.4. Bohrer 3 mm, 4 Stk. Schrauben 3,5 x 40 mm 2.5. Montage Inneneinrichtung ankau ageleisten Bohrer 3 mm, 3 Stk. Schrauben 5 x 70 mm 2 Stk. Schrauben 4 x 60 mm... - Seite 19 Montageanleitung S. 19/32 Bohrer 3 mm, 6 Stk. Schrauben 5 x 70 mm 2 Stk.Schrauben 4 x 60 mm Banksichtblende 4 Stk.Schrauben 3,5 x 50 mm...
- Seite 20 Montageanleitung S. 20/32 Bank 6 Stk. Schrauben 3,5 x 35 mm...
- Seite 21 Montageanleitung S. 21/32...
- Seite 22 Montageanleitung S. 22/32 Fußauftritt 6 Stk. Schrauben 4 x 70 mm 4 Stk. Schrauben 3,5 x 50 mm 2 Stk. Schrauben 4 x 70 mm...
- Seite 23 Montageanleitung S. 23/32...
- Seite 24 Montageanleitung S. 24/32 Rückenlehne Bohrer 3 mm, 3 Stk. Schrauben 3 x 40 mm ca. 25 cm ca 2 Bohrer 3 mm, 4 Stk. Schrauben 3 x 40 mm...
-
Seite 25: Montage Zubehör
Montageanleitung S. 25/32 2.6. Montage Zubehör Ofenschutzgitter Bohren Sie vor der Montage des Ofenschutzgitters den Auslass für das Ofenkabel im Elektroelement. 6 Stk. Schrauben 3,5 x 40 mm 6 Stk. Schrauben 3,5 x 40 mm... -
Seite 26: Montage Glastür
Montageanleitung S. 26/32 2.7. Die untere Bohrung des Türgriffs ist in 92,4 cm Höhe. Die Ausrichtung der Beschläge wird durch die Justierung / Drehung der beiden Kunststoffeinlagen vorgenommen. - Seite 27 Montageanleitung S. 27/32 Türgriff Die Türgriffe werden von innen miteinander verschraubt. Silikonringe in Bohrungen einlegen Kunststoff-Beilagscheiben bei Niro-Griff beilegen Türmagnet und Überschubblech...
-
Seite 28: Montage Dachkranz
Montageanleitung S. 28/32 2.8. Montieren Sie den Dachkranz erst nachdem Sie die Kabel zum Saunaofen und zur Saunasteuerung eingezogen haben. Möglicherweise muss die Leiste beim Elektroelement ausgeschnitten werden. Bohrer 3 mm, 10 Stk. Schrauben 3 x 40 mm 2.9. Montage Dachabdeckleiste Montieren Sie die Dachabdeckleiste erst nachdem Sie die Kabel zum Saunaofen und zur Saunasteuerung eingezogen haben. -
Seite 29: Grundriss
Montageanleitung S. 29/32 3. Grundriss 3.1. Grundriss „links“... -
Seite 30: Grundriss „Rechts
Gebrauchsanweisung für den Anwender S. 30/32 3.2. Grundriss „rechts“... -
Seite 31: Änderungen Bei Montage Grundriss „Rechts
Gebrauchsanweisung für den Anwender S. 31/32 3.3. Änderungen bei Montage Grundriss „rechts“ Tausch Elektroelement mit Wandelement A/A mit Multiclip (Seite 11) Entfernen Sie die Fremde Feder vom Wandelement A/A mit Multiclip und set- zen Sie diese beim Elektroelement ein. Wandelement A/A mit Multiclip Fremde Feder Elektroelement Grundriss „rechts“... - Seite 32 GmbH | Division of Harvia Group | Oberregauer Straße 48, A-4844 Regau T +43 (0) 7672/22 900-50 | F -80 | info@sentiotec.com | www.sentiotec.com...
