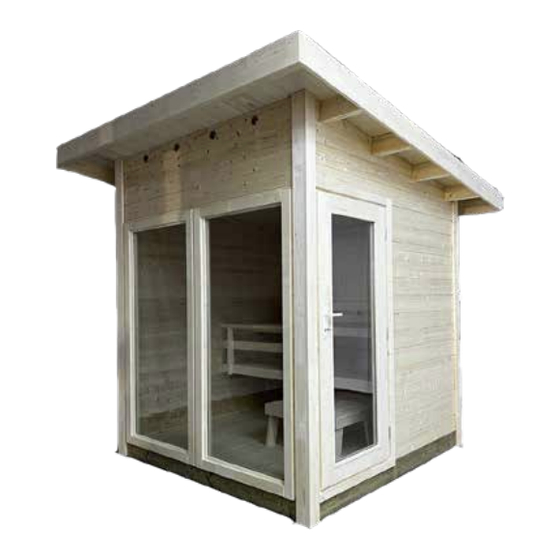

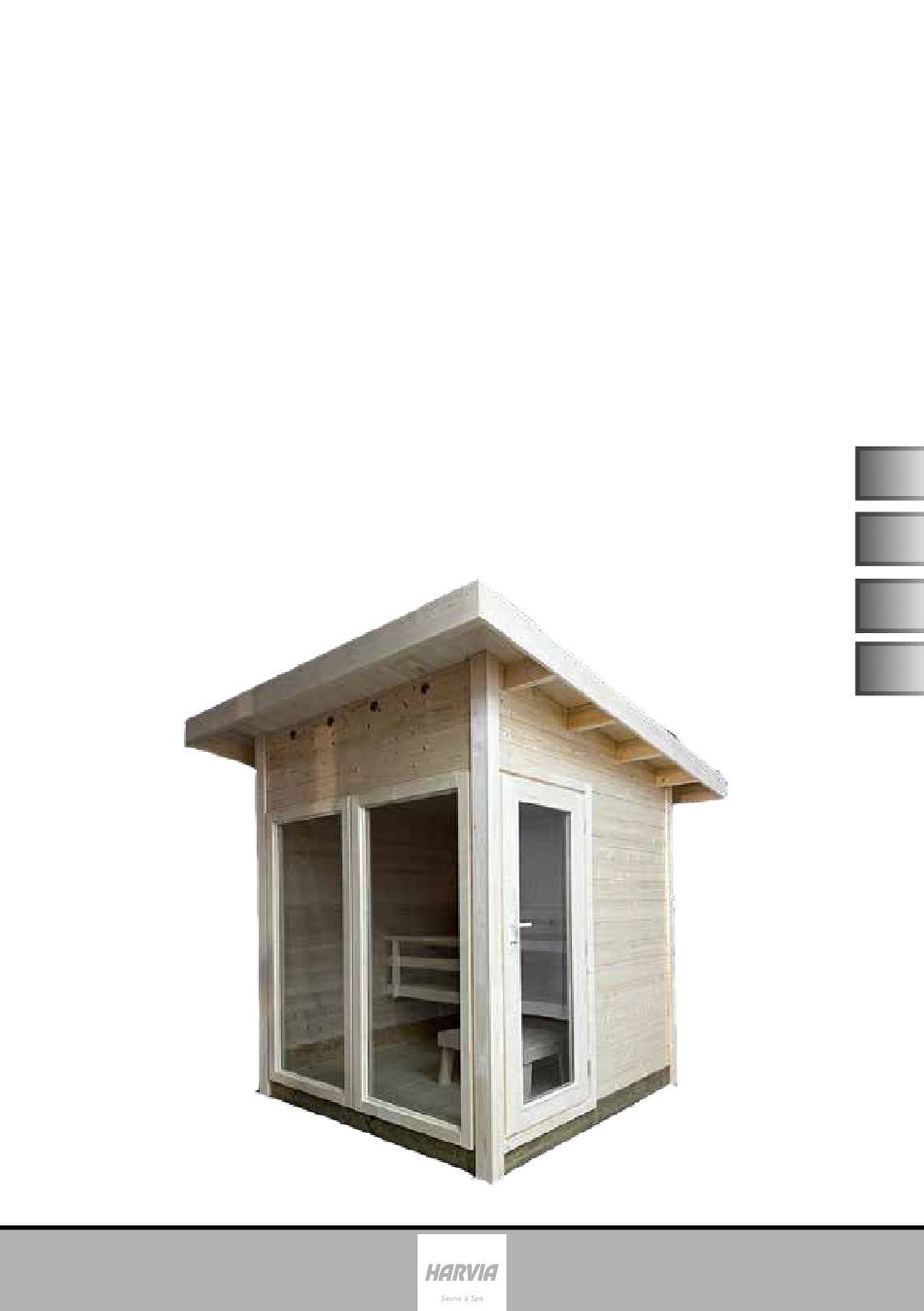

Harvia SOLIDE COMPACT VISION Montageanleitung
Gartensauna 263 x 273 x 271 cm
Verwandte Anleitungen für Harvia SOLIDE COMPACT VISION
Inhaltszusammenfassung für Harvia SOLIDE COMPACT VISION
- Seite 44 Inhaltsverzeichnis 1. Montage Vorbereitung 1.1. Wichtige Hinweise 1.2. Fundament 1.3. Verankerung der Außensauna 1.4. Benötigtes Werkzeug 1.5. Wartung und Reinigung 1.6. Entsorgung 1.7. Stückliste 2. Grundriss / Fundament 2.1. Aufbau rechts 2.2. Aufbau links 3. Ansicht / Abmessungen 4. Montage Kabine 4.1.
-
Seite 45: Montage Vorbereitung
Lesen Sie diese Montageanleitung gut durch und bewahren Sie sie auf. So können Sie jederzeit Produktinformationen nachlesen. Sie finden diese Montageanleitung auch im Downloadbereich unserer Webseite auf www.harvia.com. 1.1. Wichtige Hinweise ● Erkundigen Sie sich bei Ihrer zuständige Baubehörde (Gemeindeamt, Ma- gistrat) bezüglich den Bauvorschriften und Belastungsnormen. -
Seite 46: Fundament
Montageanleitung S. 4/14 1.2. Fundament Diese folgenden Fundmente haben sich in der Praxis bewährt: • Fundamentplatte (Bodenplatte) • Streifenfundament Dabei ist bei beiden Varianten ein absolut waagrechtes und tragfähiges Funda- ment zu gewährleisten. Nur so kann eine einwandfreie Montage der Außensauna mit einer exakten Passgenauigkeit gewährleistet werden. - Seite 47 Montageanleitung S. 5/14 Dieses Symbol kennzeichnet Tipps und nützliche Hinweise Vorbohren Ablängen auf Naturmaß Annageln Überprüfung des rechten Winkel: 80 cm Vorsichtiger Umgang mit Glas: Besondere Vorsicht gilt den Glaskanten - Gehärtetes Glas kann bei Stößen in kleine Scherben zerspringen. Legen Sie ein Schutzpolster (z.Bsp.: Verpackungs-Karton) unter die Glaskante.
-
Seite 48: Wartung Und Reinigung
Montageanleitung S. 6/14 1.5. Wartung und Reinigung ● Die Sauna sollte innen mit einem feuchten Tuch gereinigt werden. Verwenden Sie nur warmes Wasser - keine Reinigungsmittel. ● Wird die Sauna längere Zeit nicht benutzt, empfehlen wir, die Kabine einmal im Monat aufzuheizen. Harzgallen sind kein Reklamationsgrund. -
Seite 49: Stückliste
Montageanleitung S. 7/14 1.7. Stückliste Name Dimensions No. of items W1: Seite mit Tür Grundrahmen imprägniert 1910x146x40 14 Blockbohle 1085x146x40 Blockbohle über Tür 1910x146x40 Blockbohle oberes Dreieck 1910x397x40 W2: Rückwand Grundrahmen imprägniert 1990x146x40 14 Blockbohle 1990x146x40 Blockbohle (Bohrungen Abluft) 1990x146x40 Blockbohle (Bohrungen Dachbelüftung) 1990x131x40 W3: Seitenwand... - Seite 50 Montageanleitung S. 8/14 Name Dimensions No. of items Eckabdeckungen Eckabdeckung 2580x80x20 Eckabdeckung 2300x80x20 Eckabdeckung 82° 2580x80x20 Eckabdeckung 82° 2313x80x20 Dach innen Dachpanel 1890x955x55 Dachpanel 1890x955x55 Dachauflageleiste 82° - W2 1910x40x40 Dachauflageleiste - W4 1910x40x40 Dachauflageleiste 2x82° - W1 1847x40x40 Dachauflageleiste 2x82° - W3 1847x40x40 Dach außen Dachsparren...
- Seite 51 Montageanleitung S. 9/14 Name Dimensions No. of items Inneneinrichtung Bänke 1900x500x88 Fußauftritt 700x500x88 Füße für Fußauftritt 328x88x28 Rückenlehne 1900x220x48 Bankauflageleisten 495x88x28 Bankauflageleisten 900x88x28 Ofenschutzgitter 1000x88x28 Ofenschutzgitter 490x70x28 Ofenschutzgitter 675x70x28 Ofenschutzgitter (Strebe) 575x88x28 Zubehör Lüftungsschieber 620P 215x170x20 Lüftungsgitter 250x250x30 Montage Material Set Montageanleitung Polymerkleber (290ml) Edelstahl Lüftungsgitter...
-
Seite 52: Grundriss / Fundament
Montageanleitung S. 10/14 2. Grundriss / Fundament 2.1. Aufbau rechts 2030 1910 Version right/ oikea 2090... -
Seite 53: Aufbau Links
Montageanleitung S. 11/14 2.2. Aufbau links 2030 1910 Version right/ oikea 2090... -
Seite 54: Ansicht / Abmessungen
Montageanleitung S. 12/14 3. Ansicht / Abmessungen 2690 2690... -
Seite 55: Montage Kabine
Montageanleitung S. 13/14 4. Montage Kabine ACHTUNG! Beachten Sie den Grundrisse auf Seite 10 oder Seite 11 und die Ab- bildungen ab Seite 15. 4.1. Montage Grundrahmen Legen Sie den imprägnierten Grundrahmen auf das Fundament wie dies im Grun- driss und in der Fundament-Darstellungen angezeigt ist (siehe Seite 10, 11). Verleimen und verschrauben Sie den Grundrahmen an den Ecken. -
Seite 56: Montage Pultdach
Montageanleitung S. 14/14 4.6. Montage Pultdach Beachten Sie die Position der Blockbohlen mit den Ausschnitten für die Dach- belüftung. Pultdachelemente rechts und links aufstecken und montieren Sie die restlichen Blockbohlen. 4.7. Montage Innendach Montage der Dachauflageleisten. Abstand zur Oberkante: 210 mm. Legen Sie die Dachelemente ein. - Seite 57 Pictures p. 15/29 4.1. 1990x146x40 1990x146x40 5 x 80 4.2. 1905x100x40 4 x 60 1905x85x40 1905x90x40 1905x95x40 4 x 60...
- Seite 58 Pictures p. 16/29 8 pcs. 4.3. 5 x 80 5 x 80 5 x 80...
- Seite 59 Pictures p. 17/29 5 x 80 5 x 80 5 x 80...
- Seite 60 Pictures p. 18/29 4.4. 3,2 x 40 3,2 x 40...
- Seite 61 Pictures p. 19/29 4.5. 5 x 80 5 x 80 3,2 x 40 3,2 x 40...
- Seite 62 Pictures p. 20/29 4.6. 5 x 80...
- Seite 63 Pictures p. 21/29 4.7. 4 x 70 1910x40x40 mm 82° 1910x40x40 mm...
- Seite 64 Pictures p. 22/29 Asenna kiuas kiukaan ohjeen mukaisesti. Montera ugnen i bastun enligt monterings anvisningar i ugnens bruksanvisningar. Install the stove following instructions in the stove’s installation manual. Installieren Sie den Ofen gemäß den Anweisungen im Handbuch des Ofens. Installez le poêle. Consultez les instructions du manuel du poêle.
- Seite 65 Pictures p. 23/29 4.8. 3,5 x 50 3,5 x 50...
- Seite 66 Pictures p. 24/29 4.9. 5 x 60 5 x 60 3,5 x 50...
- Seite 67 Pictures p. 25/29 4 x 60 4 x 60 3,5 x 50 3,5 x 50 3,5 x 50 4 x 60...
- Seite 68 Pictures p. 26/29 3,5 x 50 3,2 x 40...
- Seite 69 Pictures p. 27/29 4.10. 6 x 150 3,5 x 50...
- Seite 70 Pictures p. 28/29 3,5 x 50 5 x 100 3,5 x 35 3,5 x 50 3,5 x 35 3,5 x 35...
- Seite 71 Pictures p. 29/29 4.11. 3,5 x 50 3,5 x 50 3,5 x 50 3,5 x 50 3,5 x 50...
