Diagrammformat Einstellen - Trotec BZ30 Originalbetriebsanleitung

2. Vertikalskala einstellen
Die Skalierung der Vertikalachse wird über den Abschnitt
Vertikaler Maßstab gesteuert. Wählen Sie zuerst den
Messkanal und danach die Messeinheit aus. Stellen Sie
dann den Minimum- und den Maximumwert ein.
Automatischer Maßstab:
Wählen Sie diesen Punkt aus, dann ändert sich die
Vertikalskala automatisch, je nach aufgezeichneten Daten.
Benutzerdefinierter Maßstab:
Wählen Sie diesen Punkt aus, dann wird die Vertikalskala
entsprechend den Benutzereinstellungen angepasst.

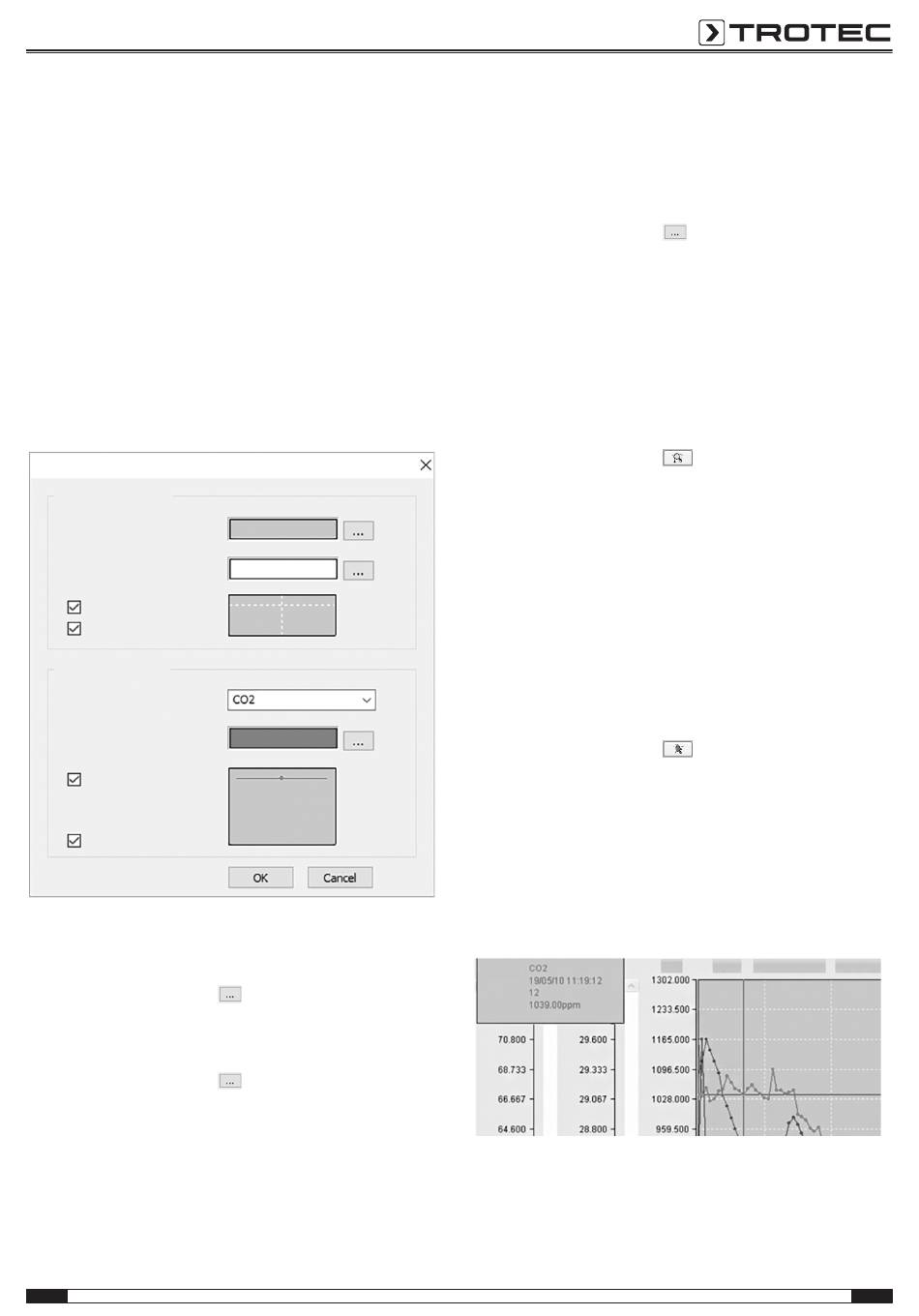

Diagrammformat einstellen

Klicken Sie auf die Taste Diagrammformat einstellen, um die
Darstellungsoptionen des Graphen anzupassen. Das
Dialogfenster Diagrammformat öffnet sich.
Diagrammformat
Grundformat Diagramm
Hintergrundfarbe auswählen
Gradnetzfarbe auswählen
Horizontalachse anzeigen
Vertikalachse anzeigen
Datendiagrammformat
Kanal auswählen
Kanalfarbe auswählen
Datenlinie anzeigen
Markierungspunkte
Die Grundeinstellungen für alle drei Kanäle werden über den
Abschnitt Grundformat Diagramm gesteuert.
1. Hintergrundfarbe auswählen:
Klicken Sie auf die Taste
anzupassen. Sie können eine Grundfarbe auswählen oder
über die Taste Farben definieren eine neue Farbe anlegen.
2. Gradnetzfarbe anpassen
Klicken Sie auf die Taste
anzupassen. Sie können eine Grundfarbe auswählen oder
über die Taste Farben definieren eine neue Farbe anlegen.
3. Gitternetzlinien ein-/ausblenden
Aktivieren oder deaktivieren Sie die Auswahlkästchen, um
die horizontalen und vertikalen Gitternetzlinien anzuzeigen
oder auszublenden.
DE
, um die Hintergrundfarbe
, um die Farbe des Rasters
CO₂-Luftqualitätsdatenlogger BZ30
Die Einstellungen für die unterschiedlichen Kanäle werden über
den Abschnitt Datendiagrammformat gesteuert.
1. Kanal auswählen
Wählen Sie einen der drei Kanäle aus, um die Anpassungen
für den jeweiligen Kanal durchzuführen.
2. Kanalfarbe verändern
Klicken Sie auf die Taste
anzupassen. Sie können aus einer Grundfarbe auswählen
oder über die Taste Farben definieren eine neue Farbe
anlegen.
3. Datenlinie und Markierungspunkte ein-/ausblenden
Aktivieren oder deaktivieren Sie die Auswahlkästchen, um
die Datenlinie und die Markierung der einzelnen
Datenpunkte aus- oder einzublenden.
Zoomen
1. Heranzoomen
Klicken Sie auf die Taste
auszuwählen. Legen Sie den Anfangspunkt des
Zoomfensters fest, indem Sie die linke Maustaste drücken.
Drücken Sie die linke Maustaste erneut, um den Endpunkt
des Zoomfensters festzulegen. Arbeiten Sie mit den
Bildlaufleisten links und unten, um den Ausschnitt zu
verschieben.
2. Herauszoomen
Klicken Sie auf die Taste Zoom rückgängig machen, um die
Gesamtansicht anzuzeigen.
Einzelne Datenpunkte anzeigen
Es gibt zwei Möglichkeiten einzelne Datenpunkte anzuzeigen:
1. Datenpunkt anwählen
Klicken Sie auf die Taste
aktivieren. Klicken Sie anschließend mit der linken
Maustaste auf einen Datenpunkt, um sich die Eigenschaften
eines Datenpunkts anzeigen zu lassen. Wenn Sie die
Maustaste gedrückt halten und die Maus dann nach rechts,
links, oben oder unten verschieben, verbleibt das
Fadenkreuz immer auf dem jeweiligen Verlauf der
Messkurve, welche zu Beginn mit der Maus angeklickt
wurde.
, um die Kanalfarbe
, um den Zoom-Modus
, um die Funktion zu
11
