Streulicht-Rauchmelder MSD 523
Betriebszeiten
Der Streulicht-Rauchmelder verfügt über eine automatische Verschmutzungskompensation mit Anzeige und unterliegt
gemäß der DIN 14675 A1 folgenden Betriebszeiten:
a) Wird bei der jährlichen Funktionsprüfung nach DIN VDE 0833-1 keine Abweichung des Ansprechverhaltens
festgestellt, so kann der Melder im Einsatz bleiben.
b) Wenn nach Pkt. a) die Funktionsfähigkeit nachgewiesen wird, kann der Melder bis acht Jahre im Einsatz bleiben.
Nach dieser Einsatzzeit muss der Melder ausgetauscht bzw. einer Werksprüfung und -instandsetzung unterzogen
werden.
Funktion / Anwendung
Der MSD 523 erkennt frühzeitig Schwel-, Glimm- und offene Brände mit Rauchentwicklung und wird dort eingesetzt, wo
frühzeitig rauchbildende Flammenbrände und Schwelbrände detektiert werden sollen. Lichtsender und -empfänger sind
in der Messkammer so angeordnet, dass das Lichtbündel des Senders nicht direkt auf den Empfänger treffen kann. Erst
das an Rauch gestreute Licht (Tyndall-Effekt) gelangt zum Empfänger und wird in ein elektrisches Signal umgewandelt.
Erreicht dieses den Alarmwert, wird automatisch ein Alarm zur Zentrale übermittelt. Die eingebaute Individualanzeige
zeigt den Alarm vor Ort an. Sie ist aus jedem Blickwinkel zu erkennen, unabhängig von der Montage.
Anschluss
Der Streulicht-Rauchmelder MSD 523 wird als konventioneller Brandmelder an Zentralen mit Stromerhöhung
angeschlossen. Eine zweidrahtige Leitung verbindet die Zentrale mit den Meldern in Reihe.
Hinweis: Für TRZ 2A und TRZ VdS aktives Endmodul statt Endwiderstand einsetzen.
Endwiderstand und aktives Endmodul nicht im Lieferumfang des Rauchmelders enthalten.

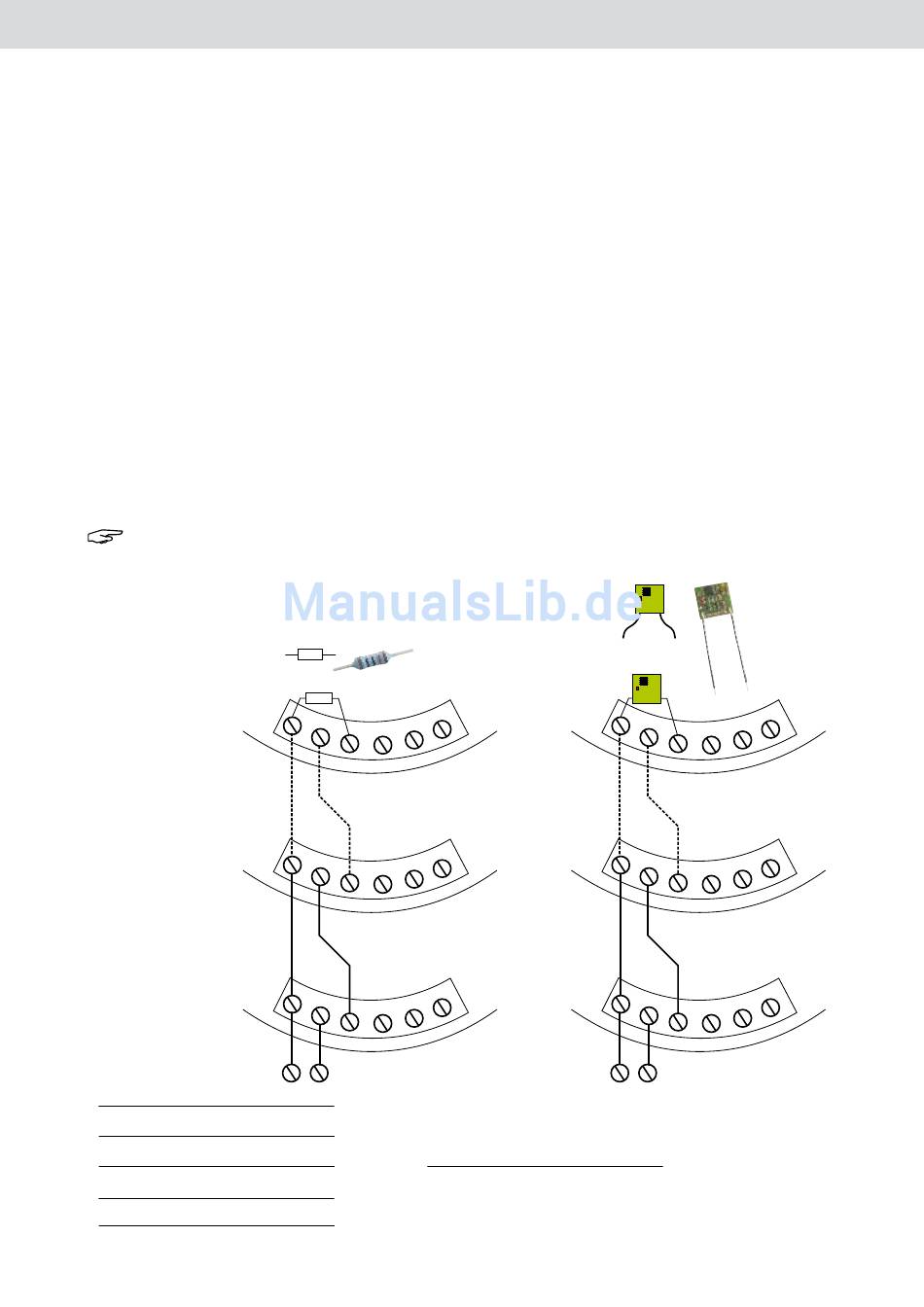

Klemmenbelegung
RWA Gruppenmodul RGM
(alle Versionen)
Kompaktzentrale 4A und 8A
TRZ-Basic / TRZ Plus
Gruppenmodul MZ2 GM
RWA-System LON-Knoten 8A
4
Endwiderstand 10K
10kΩ
10kΩ
1
6
+
5
2
4
3
6
1
+
5
2
4
3
6
1
+
5
2
4
3
4
5
7
8
19 18
10 11
1
2
aktives Endmodul
letzter Melder
1
1
2. Melder
1
1. Melder
Klemmenbelegung
19 18
TRZ 2A / TRZ VdS
6
+
5
2
4
3
6
+
5
2
4
3
6
+
5
2
4
3
03/24999571
