Røgmelder MSD 523

Levetid

Røgmelderen har en automatisk kompensation imod snavs med LED indikator og har i henhold til DIN14675 A1
følgende levetid:
a) Såfremt der, under den årlige funktionstest, jf. DIN VDE 0833-1, ikke påvises nogen afvigelser i røgmelderens funkion,
er røgmelderen godkendt til fortsat drift.
b) Hvis røgmelderens funktionsdygtighed er testet, i henhold til pkt. a), kan røgmelderen forblive i drift i op til 8 år.
Efter denne driftsperiode skal røgmelderen udskiftes eller sendes retur til fabrikanten for kalibrering og renovering.

Funktion / Anvendelse

Den optiske røgmelder MSD 523 opfanger tidlige røgudviklinger såvel ulmebrande som åbne brande med stor
røgudvikling. Røgmelderen fungere efter lysspresningsprincippet. Lysgiveren og -modtageren er i målekammeret
placeret så lyset fra giveren ikke direkte kan nå modtageren. Først når lys reflekteres fra svævende partikler (Tyndall-
effekten) og derved når modtageren, omsættes dette til et elektrisk signal. Når signalet overskrider grænseværdien
videreledes alarmen automatisk til ABV-centralen. Den indbyggede alarm"LED" viser på stedet at alarmen er udløst.
Denne lysdiode er synlig fra alle synsvinkler, uanset hvordan røgmelderen er monteret.

Tilslutning

Den optiske røgmelder MSD 523 benyttes som almindelig brandmelder for centraler med strømforbrug som
alarmparameter. Røgmelderen serieforbindes med centralen via et 2 ledet kabel.
Info: aktivt endemodul er kun for TRZ og TRZ VdS.
Endemodstand og aktivt endemodul skal bestilles separat ved siden af røgmelderen.

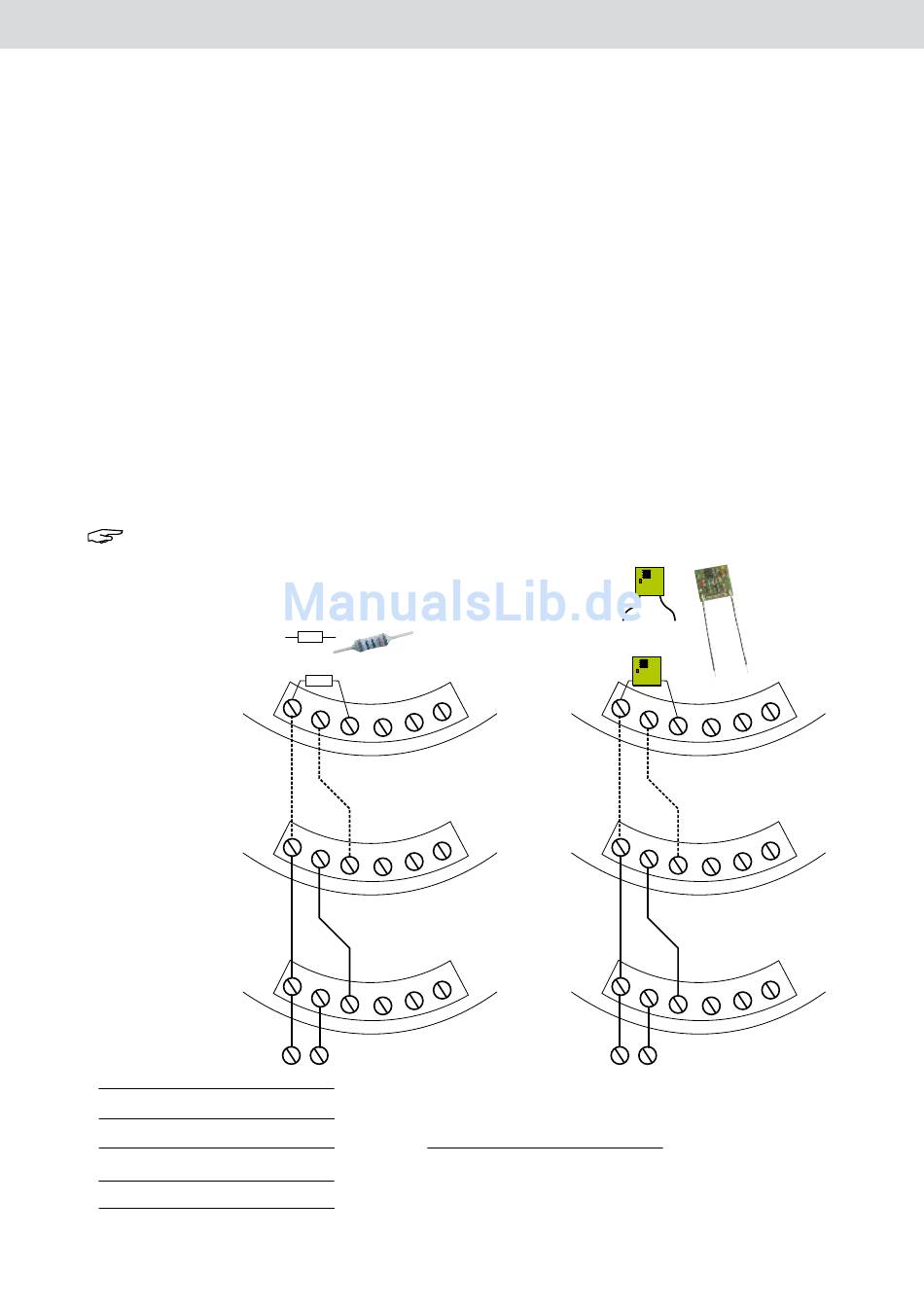

Tilslutning
ABV gruppemodul RGM
(alle versioner)
Kompaktcentral 4A og 8A
TRZ-Basic / TRZ Plus
Gruppemodul MZ2 GM
ABV-system LON-motorknude 8A
12
Endemodstand 10K
10kΩ
10kΩ
1 6
+
5
2
4
3
6
1
+
5
2
4
3
6
1
+
5
2
4
3
4 5
7 8
19 18
10 11
1 2
Aktivt endemodul
Sidste melder
1
1
2. melder
1
1. melder
Tilslutning
19 18
TRZ 2A / TRZ VdS
6
+
5
2
4
3
6
+
5
2
4
3
6
+
5
2
4
3
