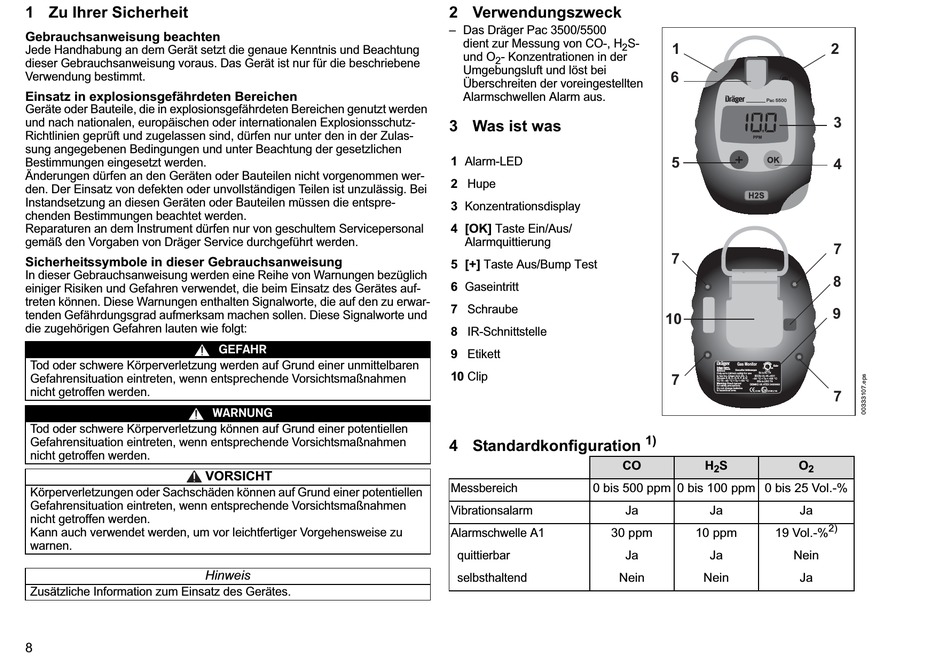

Dräger Pac 3500 Bedienungsanleitung

1 Zu Ihrer Sicherheit
Gebrauchsanweisung beachten
Jede Handhabung an dem Gerät setzt die genaue Kenntnis und Beachtung
dieser Gebrauchsanweisung voraus. Das Gerät ist nur für die beschriebene
Verwendung bestimmt.
Einsatz in explosionsgefährdeten Bereichen
Geräte oder Bauteile, die in explosionsgefährdeten Bereichen genutzt werden
und nach nationalen, europäischen oder internationalen Explosionsschutz-
Richtlinien geprüft und zugelassen sind, dürfen nur unter den in der Zulas-
sung angegebenen Bedingungen und unter Beachtung der gesetzlichen
Bestimmungen eingesetzt werden.
Änderungen dürfen an den Geräten oder Bauteilen nicht vorgenommen wer-
den. Der Einsatz von defekten oder unvollständigen Teilen ist unzulässig. Bei
Instandsetzung an diesen Geräten oder Bauteilen müssen die entspre-
chenden Bestimmungen beachtet werden.
Reparaturen an dem Instrument dürfen nur von geschultem Servicepersonal
gemäß den Vorgaben von Dräger Service durchgeführt werden.
Sicherheitssymbole in dieser Gebrauchsanweisung
In dieser Gebrauchsanweisung werden eine Reihe von Warnungen bezüglich
einiger Risiken und Gefahren verwendet, die beim Einsatz des Gerätes auf-
treten können. Diese Warnungen enthalten Signalworte, die auf den zu erwar-
tenden Gefährdungsgrad aufmerksam machen sollen. Diese Signalworte und
die zugehörigen Gefahren lauten wie folgt:
Tod oder schwere Körperverletzung werden auf Grund einer unmittelbaren
Gefahrensituation eintreten, wenn entsprechende Vorsichtsmaßnahmen
nicht getroffen werden.
Tod oder schwere Körperverletzung können auf Grund einer potentiellen
Gefahrensituation eintreten, wenn entsprechende Vorsichtsmaßnahmen
nicht getroffen werden.
Körperverletzungen oder Sachschäden können auf Grund einer potentiellen
Gefahrensituation eintreten, wenn entsprechende Vorsichtsmaßnahmen
nicht getroffen werden.
Kann auch verwendet werden, um vor leichtfertiger Vorgehensweise zu
warnen.
Zusätzliche Information zum Einsatz des Gerätes.
8
GEFAHR
WARNUNG
VORSICHT
Hinweis
2 Verwendungszweck

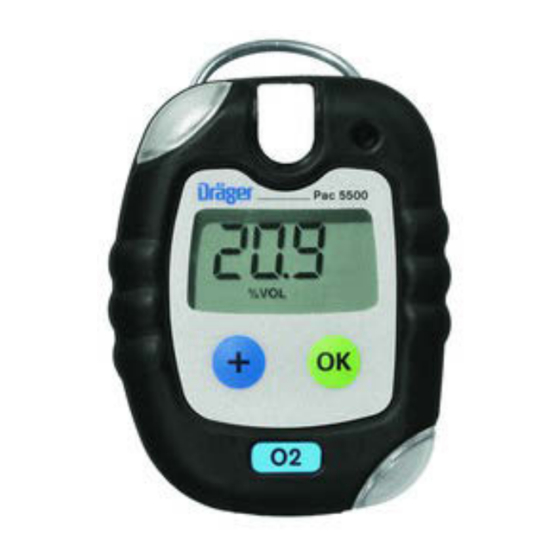

– Das Dräger Pac 3500/5500
dient zur Messung von CO-, H S-
2
und O - Konzentrationen in der
2
Umgebungsluft und löst bei
Überschreiten der voreingestellten
Alarmschwellen Alarm aus.
3 Was ist was
1 Alarm-LED
2 Hupe
3 Konzentrationsdisplay
4 [OK] Taste Ein/Aus/
Alarmquittierung
5 [+] Taste Aus/Bump Test
6 Gaseintritt
7 Schraube
8 IR-Schnittstelle
9 Etikett
10 Clip
4 Standardkonfiguration
CO
Messbereich 0 bis 500 ppm 0 bis 100 ppm 0 bis 25 Vol.-%
Vibrationsalarm Ja
Alarmschwelle A1 30 ppm
quittierbar Ja
selbsthaltend Nein
1
6
Pac 5500
5
7
10
D
Gas Monitor
Exia
Dräger Safety
C US
23560 Lübeck Securite Intrinseque
Germany
Only as to intrinsic safety for use Ex ia IIC T4
7
in haz loc, Class I & II, Div. 1, IECEx UL 05.0001
Groups A, B, C, D, E, F, & G –30 °C < Ta < +55 °C
TC T4 –30 °C < Ta < +55 °C EEx ia I/IIC T4
Warning: Read manual
DEMKO 05 ATEX 0430463
for safety precautions.
Do not change batteries
in hazardous area.
0158 I/II M1/1G
1)
H S O
2 2
Ja Ja
10 ppm 19 Vol.-%
Ja Nein
Nein Ja
2
3
4
7
8
9
7
2)
