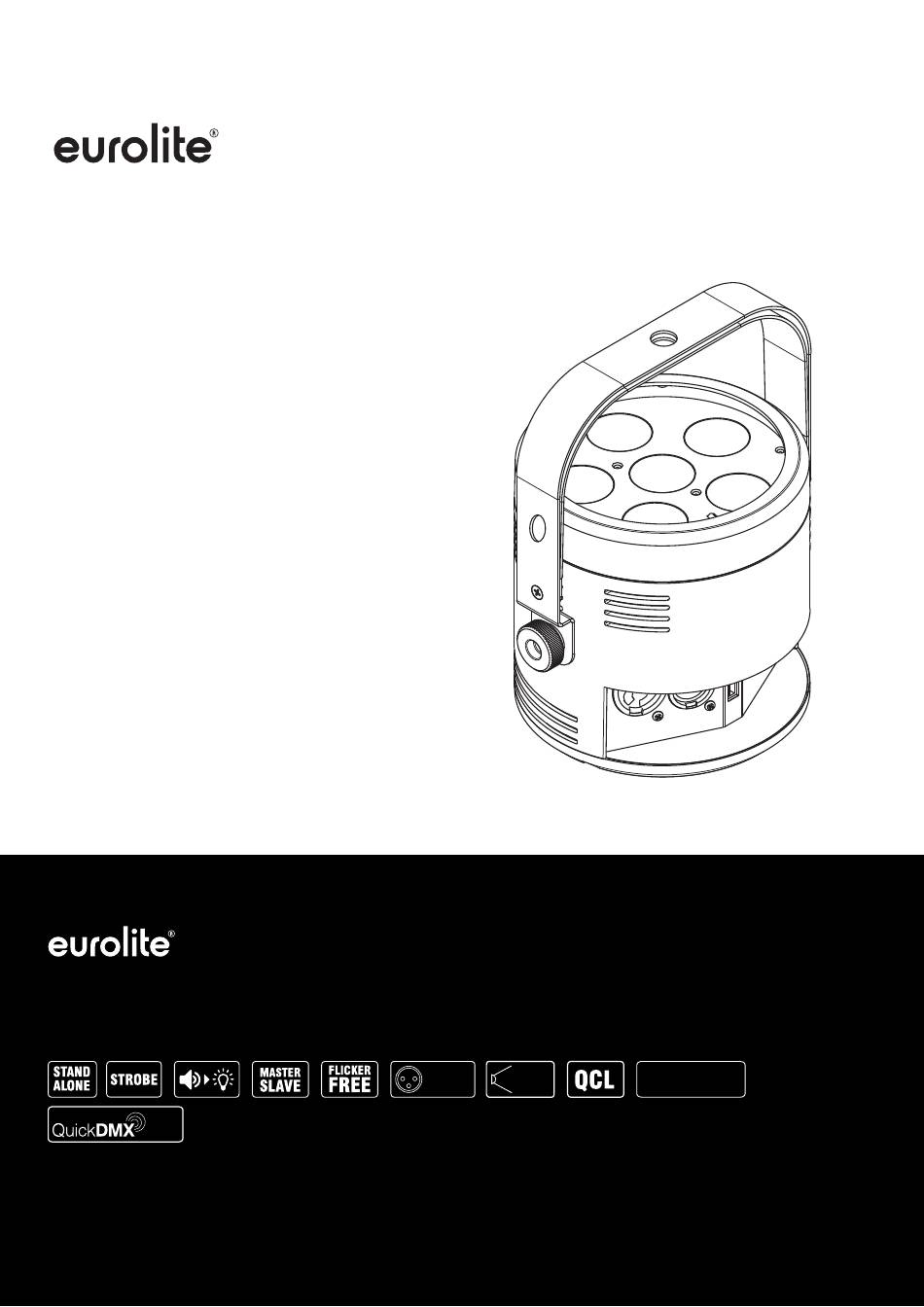

- Seite 1 Silent PAR 6 QCL Floorspot Bedienungsanleitung User Manual LED Silent Par 6 QCL Floorspot LED-Floorspot mit RGB/WW-Farbmischung LED floor spot with RGB/WW color mixing RGB/WW 16° (optional) No. 51915340 No. 51915341 www.eurolite.de...
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummern / This user manual is valid for the article numbers: 51915340 + 51915341 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/32 00143647, Version 1.0... -
Seite 3: Einführung
BEDIENUNGSANLEITUNG LED Silent Par 6 QCL Floor GEFAHR! Elektrischer Schlag durch Kurzschluss Seien Sie besonders vorsichtig beim Umgang mit gefährlicher Netzspannung. Bei dieser Spannung können Sie einen lebensgefährlichen elektrischen Schlag erhalten. Öffnen Sie das Gerät niemals und schützen Sie es vor Feuchtigkeit und Nässe. -
Seite 4: Sicherheitshinweise
SICHERHEITSHINWEISE WARNUNG! Lesen Sie aufmerksam die Sicherheitshinweise und benutzen Sie das Produkt nur wie in dieser Anleitung beschrieben, damit es nicht versehentlich zu Verletzungen oder Schäden kommt. Verwendungszweck • Bei diesem Gerät handelt es sich um einen Floorspot, mit dem sich dekorative Lichteffekte erzeugen lassen. - Seite 5 Warnung vor Verbrennung und Brand • Der zulässige Umgebungstemperaturbereich (Ta) beträgt -5 bis +45 °C. Verwenden Sie das Gerät niemals außerhalb dieses Temperaturbereichs. • Die Gehäusetemperatur (Tc) kann im Betrieb bis zu 55 °C betragen. Vermeiden Sie den Kontakt mit Personen oder Gegenständen.
-
Seite 6: Gerätebeschreibung
GERÄTEBESCHREIBUNG 1) Feststellschraube 9) Netzausgang 2) ON/OFF Schalter 10) DMX-Ausgang 3) Mikrofon 11) USB-Buchse für QuickDMX-Funksender 4) MENU-Taste 12) DMX-Eingang 5) UP-Taste 13) Netzanschluss 6) LED Anzeige 14) Stand-/Montagebügel 7) DOWN Taste 8) ENTER-Taste 15) 8-W-RGB/WW-LED 6/32 00143647, Version 1.0... -
Seite 7: Installation
INSTALLATION WARNUNG! Verletzungsgefahr durch Herabfallen Über Kopf installierte Geräte können beim Herabstürzen erhebliche Verletzungen verursachen! Stellen Sie sicher, dass das Gerät sicher installiert ist und nicht herunterfallen kann. Die Montage darf nur durch eine Fachkraft erfolgen, die mit den Gefahren und den einschlägigen Vorschriften hierfür vertraut ist. -
Seite 8: Dmx512-Ansteuerung
DMX512-ANSTEUERUNG Gerät 1 Gerät 2 Gerät 3 Startadresse 1 Startadresse 12 Startadresse 23 DMX-Controller Program Chase32 Step100 Für die Ansteuerung des Geräts per DMX512 ist eine Datenverbindung notwendig. Das Gerät verfügt dazu über 3-polige XLR-Anschlüsse. Verbinden Sie den Ausgang Ihres Controllers mit dem DMX-Eingang DMX IN des Geräts über ein DMX- Kabel. -
Seite 9: Netzanschluss
NETZANSCHLUSS Das Gerät verfügt über ein Schaltnetzteil, das eine Netzspannung zwischen 100 und 240 Volt erlaubt. Schließen Sie das beiliegende Netzkabel an und stecken den Netzstecker in eine geerdete Schutzkontaktsteckdose ein. Drücken Sie den Netzschalter „ON“. Zum Ausschalten drücken Sie den Netzschalter „OFF“ und ziehen Sie anschließend den Netzstecker aus der Steckdose. -
Seite 10: Bedienung
Betriebsart mit den Bedientasten vor. Auch wenn Sie das Gerät vom Stromnetz trennen, bleiben alle Einstellungen gespeichert. Das Gerät kann entweder im Standalone-Modus über das Bedienfeld oder im DMX-gesteuerten Modus über einen handelsüblichen DMX-Controller, sowie drahtlos über QuickDMX mit dem optional erhältlichen EUROLITE QuickDMX USB Wireless Transmitter/Receiver betrieben werden Standalone-Modus Das Gerät lässt sich im Standalone-Betrieb ohne Controller einsetzen. -
Seite 11: Master/Slave-Betrieb
pr18 Türkis pr19 Hellgrün pr20 Kaltweiß pr21 Helles Kaltweiß pr22 Reinweiß pr23 Rosaweiß pr24 Cremeweiß pr25 Warmweiß Strobe-Einstellungen (Farbeinstellung über F--- F000-F255 das Menü r---, g---, b--- und n---) (mit zunehmender Geschwindigkeit) Farbüberblendung C--- C000-C255 (mit zunehmender Geschwindigkeit) Farbwechsel J--- J000-J255 (mit zunehmender Geschwindigkeit) Musikgesteuerter Modus... -
Seite 12: Dmx-Betrieb
Sie können nun die gewünschte Adresse über die UP- oder DOWN-Taste auswählen. Bitte drücken Sie noch einmal die ENTER-Taste zur Bestätigung. Nachdem Sie die Startadresse definiert haben, können Sie den LED Silent Par 6 QCL Floor über Ihren Controller ansteuern. - Seite 13 11-Kanal-Modus Kanal Wert Funktion Dimmerintensität 000 – 255 Allmähliche Einstellung der Dimmerintensität von 0 bis 100 % 000 – 255 Rot 0 - 100 % zunehmend Grün 000 – 255 Grün 0 - 100 % zunehmend Blau 000 – 255 Blau 0 - 100 % zunehmend Warmweiß...
- Seite 14 236 – 245 Weiß 5 246 – 255 Weiß 6 Farbwechsel/Musiksteuerung 000 – 010 Keine Funktion 011 – 040 Farbüberblendung "Fading Colors", 7 Farben 041 – 070 Farbüberblendung "Fading Colors", R, G, B Farbüberblendung "Fading Colors", R, G, B 071 – 100 mit niedrigerer Farbtemperatur 101 –...
-
Seite 15: Reinigung Und Wartung
REINIGUNG UND WARTUNG Das Gerät sollte äußerlich in regelmäßigen Abständen von Verunreinigungen wie Staub usw. gereinigt werden. Insbesondere die Linsen sollten sauber sein, damit das Licht mit maximaler Helligkeit abgestrahlt werden kann. Trennen Sie das Gerät vom Netz und lassen Sie es abkühlen, bevor Sie mit der Reinigung beginnen. Reinigen Sie die Oberflächen mit einem fusselfreien, angefeuchteten Tuch. -
Seite 16: Technische Daten
TECHNISCHE DATEN Spannungsversorgung: 100-240 V AC, 50/60 Hz Gesamtanschlusswert: 45 W Schutzart: IP20 Schutzklasse: SK I Stromeinspeisung über P-Con (blau), Einbauversion Stromanschluss: Stromanschlusskabel mit Schutzkontaktstecker Stromausgang: P-Con (grau), Einbauversion 6 x 8 W 4in1 QCL RGB/WW LED: (homogene Farbmischung) Blitzrate: 0 - 20 Hz DMX-Kanäle: 6;... -
Seite 17: Zubehör
Zubehör EUROLITE TPC-10 Klammer, silber Best.-Nr. 59006856 EUROLITE Sicherungsseil UNV-5 3x600mm bis 5kg silber Best.-Nr. 58010372 EUROLITE DMX Kabel XLR 3pol 3m schwarz Best.-Nr. 3022785H PSSO DMX Kabel XLR 3pol 3m schwarz Neutrik Best.-Nr. 30227810 PSSO PowerCon Verbindungskabel 3x1,5 3m Best.-Nr. -
Seite 18: Introduction
USER MANUAL LED Silent Par 6 QCL Floor DANGER! Electric shock caused by short-circuit Be careful with your operations. With a dangerous voltage you can suffer a dangerous electric shock when touching the wires. Never open the housing. Keep the device away from rain and moisture. -
Seite 19: Safety Instructions
SAFETY INSTRUCTIONS WARNING! Please read the safety warnings carefully and only use the product as described in this manual to avoid accidental injury or damage. Intended use • This device is a floorspot for creating decorative lighting effects. This device is designed for professional use in the field of event technology, e.g. - Seite 20 Warning – risk of burns and fire • The admissible ambient temperature range (Ta) is -5 to +45°C. Do not operate the device outside of this temperature range. • The housing temperature (Tc) can be up to 55 °C during use. Avoid contact by persons and materials. •...
-
Seite 21: Description Of The Device
DESCRIPTION OF THE DEVICE 1) Fixation screw 8) ENTER button 2) ON/OFF switch 9) Power output 3) Microphone 10) DMX output 4) MENU button 11) USB port for QuickDMX wireless receive 5) UP button 12) DMX input 6) LED Display 13) Power supply 7) DOWN button 14) Standing/mounting brackets... -
Seite 22: Installation
INSTALLATION WARNING! Risk of injury caused by falling objects Devices in overhead installations may cause severe injuries when crashing down. Make sure that the device is installed securely and cannot fall down. The installation must be carried out by a specialist who is familiar with the hazards and the relevant regulations. The device may be placed on the floor by unfolding the brackets or fastened to a truss or similar rigging structure. -
Seite 23: Dmx512 Connection
DMX512 CONNECTION Device 1 Device 2 Device 3 Start Address 1 Start Address 12 Start Address 23 DMX-Controller Program Chase32 Step100 A DMX512 data link is required in order to control the device via DMX. The device provides 3-pin XLR connectors for DMX connection. -
Seite 24: Power Supply
POWER SUPPLY The device uses an auto-range power supply that accepts input voltages between 100 und 240 volts. Connect the device via the mains cable to a grounded mains socket. Press the power switch ON. To switch off the unit, press the power switch OFF and disconnect the power plug. Do not connect the unit to the mains voltage via a dimmer. -
Seite 25: Operation
All settings remain stored even if the device is disconnected from the mains. The device can be operated in stand-alone mode via the control board or in DMX-controlled mode via any commercial DMX controller as well as wireless via QuickDMX with the optionally available EUROLITE QuickDMX USB Wireless Transmitter/Receiver. -
Seite 26: Master/Slave Operation
pr21 Light cold white pr22 Pure white pr23 Pink white pr24 Creme white pr25 Warm white Strobing colors (color setting via menu r---, F--- F000-F255 g---, b--- and n---) (with increasing speed) Fading colors C--- C000-C255 (with increasing speed) Switching colors J--- J000-J255 (with increasing speed) -
Seite 27: Dmx Operation
„d.6--„. Press the ENTER button to confirm the desired DMX channel mode. The display shows: d001. Set the desired address via the UP or DOWN button. Please press the ENTER button again to confirm. Now you can start operating the LED Silent Par 6 QCL Floor via your lighting controller. Note: The state of the DMX connection is shown on the display of the device. - Seite 28 11-channel mode Channel Value Function Dimmer intensity 000 – 255 Gradual adjustment of the dimmer intensity from 0 to 100 % 000 – 255 Red 0 - 100 % increasing Green 000 – 255 Green 0 - 100 % increasing Blue 000 –...
-
Seite 29: Cleaning And Maintenance
236 – 245 White 5 246 – 255 White 6 Color change / sound control 000 – 010 No function 011 – 040 "Fading colors", 7 colors 041 – 070 "Fading colors", R, G, B 071 – 100 "Fading colors", R, G, B with lower color temperature 101 –... -
Seite 30: Technical Specifications
TECHNICAL SPECIFICATIONS Power supply: 100-240 V AC, 50/60 Hz Power consumption: 45 W IP classification: IP20 Protection class: Class I Mains input via P-Con (blue), mounting version power supply Power connection: cord with safety plug Power output: P-Con (gray), mounting version LED: 6 x 8 W 4in1 QCL RGB/WW (homogenous color mix) Flash rate:... -
Seite 31: Accessories
Accessories EUROLITE TPC-10 Coupler, silver No. 59006856 EUROLITE Safety Bond UNV-5 3x600mm up to 5kg silver No. 58010372 EUROLITE DMX cable XLR 3pin 3m black No. 3022785H PSSO DMX cable XLR 3pin 3m black Neutrik No. 30227810 PSSO PowerCon Connection Cable 3x1.5 3m No. - Seite 32 Eurolite is a brand of Steinigke Showtechnic GmbH Andreas-Bauer-Str. 5 97297 Waldbüttelbrunn Germany D00143647 Version 1.0 Publ. 12/12/2022...
