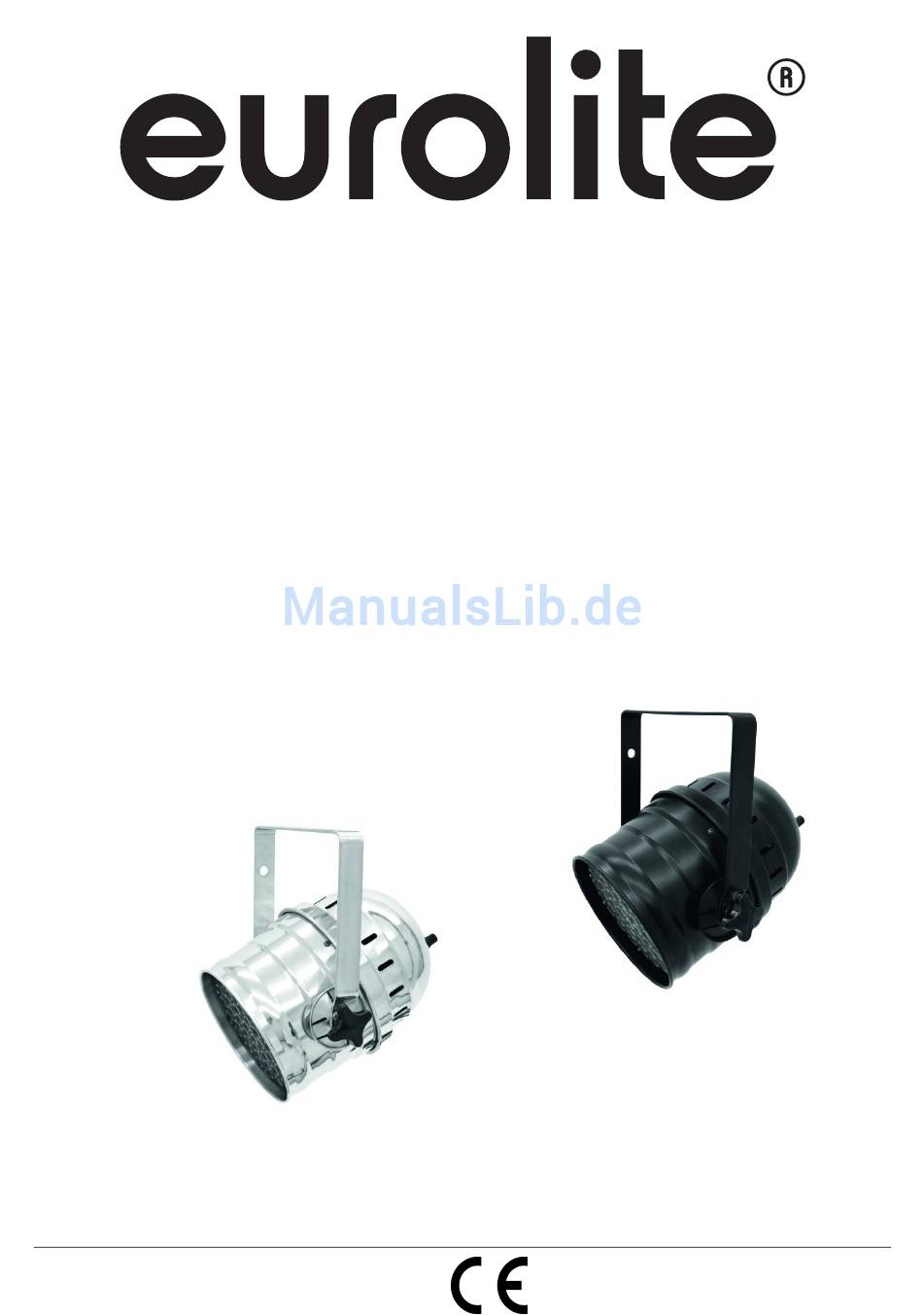

- Seite 1 BEDIENUNGSANLEITUNG USER MANUAL LED PAR-64 RGBW+UV Short Spot Für weiteren Gebrauch aufbewahren! © Copyright Keep this manual for future needs! Nachdruck verboten! Reproduction prohibited!
-
Seite 2: Inhaltsverzeichnis
Diese Bedienungsanleitung gilt für die Artikelnummern: / This user manual is valid for the article numbers: 51914075, 51914076 Das neueste Update dieser Bedienungsanleitung finden Sie im Internet unter: You can find the latest update of this user manual in the Internet under: www.eurolite.de 2/26 00077191.DOC, Version 1.0... -
Seite 3: Einführung
- sich die letzte Version der Anleitung im Internet herunter laden EINFÜHRUNG Wir freuen uns, dass Sie sich für einen EUROLITE LED PAR-64 RGBW+UV Short Spot entschieden haben. Wenn Sie nachfolgende Hinweise beachten, sind wir sicher, dass Sie lange Zeit Freude an Ihrem Kauf haben werden. - Seite 4 Bitte überprüfen Sie vor der ersten Inbetriebnahme, ob kein offensichtlicher Transportschaden vorliegt. Sollten Sie Schäden an der Netzleitung oder am Gehäuse entdecken, nehmen Sie das Gerät nicht in Betrieb und setzen sich bitte mit Ihrem Fachhändler in Verbindung. Der Aufbau entspricht der Schutzklasse I. Der Netzstecker darf nur an eine Schutzkontakt-Steckdose angeschlossen werden, deren Spannung und Frequenz mit dem Typenschild des Gerätes genau übereinstimmt.
-
Seite 5: Bestimmungsgemäße Verwendung
BESTIMMUNGSGEMÄßE VERWENDUNG Bei diesem Gerät handelt es sich um einen Effektstrahler, mit dem sich dekorative Lichteffekte erzeugen lassen. Dieses Produkt ist für den Anschluss an 100 - 250 V, 50/60 Hz~ Wechselspannung zugelassen und wurde ausschließlich zur Verwendung in Innenräumen konzipiert. Dieses Gerät ist für professionelle Anwendungen, z. -
Seite 6: Gerätebeschreibung
GERÄTEBESCHREIBUNG Features Vielseitiger PAR-64 LED-Spot mit 3-W-LEDs Bedienbar im Standalone-Modus oder über DMX • DMX512-Steuerung über jeden handelsüblichen DMX-Controller möglich (belegt 7 Kanäle) • Musiksteuerung über eingebautes Mikrofon • Mikrofonempfindlichkeit über Control Board einstellbar • • Funktionen: statische Farben, RGB-Farbmischung, UV-Effekte, interne Programme, Dimmer und Strobe-Effekt einstellbar über DMX, Master/Slave •... -
Seite 7: Installation
INSTALLATION Überkopfmontage LEBENSGEFAHR! Bei der Installation sind insbesondere die Bestimmungen der BGV C1 und EN 60598-2-17 zu beachten! Die Installation darf nur vom autorisierten Fachhandel ausgeführt werden! Die Aufhängevorrichtungen des Gerätes muss so gebaut und bemessen sein, dass sie 1 Stunde lang ohne dauernde schädliche Deformierung das 10-fache der Nutzlast aushalten kann. -
Seite 8: Anschluss Ans Netz
Bitte beachten Sie: Bei Überkopfmontage in öffentlichen bzw. gewerblichen Bereichen ist eine Fülle von Vorschriften zu beachten, die hier nur auszugsweise wiedergegeben werden können. Der Betreiber muss sich selbständig um die Beschaffung der geltenden Sicherheitsvorschriften bemühen und diese einhalten! Der Hersteller haftet nicht für Schäden, die durch unsachgemäße Installation und unzureichende Sicher- heitsvorkehrungen verursacht werden! Hängen Sie das Sicherungsseil in dem Fangseilloch im Hängebügel ein und führen Sie es über die Traverse bzw. -
Seite 9: Dmx512-Ansteuerung
DMX512-Ansteuerung Achten Sie darauf, dass die Adern der Datenleitung an keiner Stelle miteinander in Kontakt treten. Die Geräte werden ansonsten nicht bzw. nicht korrekt funktionieren. Beachten Sie, dass die Startadresse abhängig vom verwendeten Controller ist. Unbedingt Bedienungsanleitung des verwendeten Controllers beachten. Die Verbindung zwischen Controller und Gerät sowie zwischen den einzelnen Geräten sollte mit einem DMX-Kabel erfolgen. -
Seite 10: Bedienung
BEDIENUNG Wenn Sie das Gerät an die Spannungsversorgung angeschlossen haben, nimmt die EUROLITE LED PAR- 64 RGBW+UV Short Spot den Betrieb auf. Das Control Board leuchtet auf und Sie können die gewünschten Einstellungen auswählen. Das Gerät hat zwei Betriebsarten. Es kann entweder im Standalone-Betrieb über das Control Board oder im DMX-gesteuerten Modus über ein DMX-Lichtsteuergerät betrieben werden. -
Seite 11: Interne Programme, Musiksteuerung
Modus: Wert: Funktion: Grün Blau Rot und grün Grün und blau Rot und blau Rot, grün, blau, weiß, und UV Rot und weiß Rot und UV Weiß und grün UV und grün Weiß und blau UV und blau Rot, grün und blau Rot, grün und weiß... -
Seite 12: Einstellung Der Mikrofonempfindlichkeit
Modus: Wert: 001 - 512 Ansteuerung: Nachdem Sie die Startadresse definiert haben, können Sie die LED PAR-64 RGBW+UV Short Spot über Ihren DMX-Controller ansteuern. Bitte beachten Sie: Über den DMX Anzeiger des Gerätes werden die Modi DMX-512 Daten angezeigt. Schalten Sie das Gerät ein. Das Gerät prüft, ob DMX-512 Daten empfangen werden oder nicht. Wenn Daten empfangen werden, blinkt der DMX Anzeiger (ein Punkt am Control Board). -
Seite 13: Dmx-Protokoll
Bitte drücken Sie die ENTER Taste zur Bestätigung und dann die MODE Taste bis das Display Add anzeigt. Bitte drücken Sie nochmal die ENTER Taste zur Bestätigung und dann die MODE Taste um zurück zum Hauptmenu zu gelangen. Modus: Wert: CHND 7CH (Vorgabewert) DMX-Protokoll... -
Seite 14: Sicherungswechsel
Abstrahlwinkel: 20° Maße (LxBxH): 290 x 270 x 380 mm Gewicht: 2 kg Zubehör: Best.-Nr.: EUROLITE TH-50 Theaterhaken, silber 58000650 EUROLITE TH-50S Theaterhaken, schwarz 58000651 Kabel MC-30, 3m, schwarz, XLR m/f, sym 3022047N Saveking Sicherungsseil 3x600 schwarz 58010252 Bitte beachten Sie: Technische Änderungen ohne vorherige Ankündigung und Irrtum vorbehalten. -
Seite 15: Introduction
- download the latest version of the user manual from the Internet INTRODUCTION Thank you for having chosen a EUROLITE LED PAR-64 RGBW+UV Short Spot. If you follow the instructions given in this manual, we are sure that you will enjoy this device for a long period of time. -
Seite 16: Health Hazard
Please make sure that there are no obvious transport damages. Should you notice any damages on the A/C connection cable or on the casing, do not take the device into operation and immediately consult your local dealer. This device falls under protection-class I. The power plug must only be plugged into a protection class I outlet. -
Seite 17: Operating Determinations
OPERATING DETERMINATIONS This device is a lighting effect for creating decorative effects This product is allowed to be operated with an alternating voltage of 100 - 250 V, 50/60 Hz and was designed for indoor use only. This device is designed for professional use, e.g. on stages, in discotheques, theatres etc. Lighting effects are not designed for permanent operation. -
Seite 18: Description
DESCRIPTION Features Versatile LED PAR-64 spot with 3 W LEDs • Operable in stand-alone mode or via DMX DMX512 control possible via any commercial DMX controller (occupies 7 channels) • Sound-control via built-in microphone • Adjustable microphone sensitivity via control board •... -
Seite 19: Danger Of Fire
The installation of the device has to be built and constructed in a way that it can hold 10 times the weight for 1 hour without any harming deformation. The installation must always be secured with a secondary safety attachment, e.g. an appropriate catch net. This secondary safety attachment must be constructed in a way that no part of the installation can fall down if the main attachment fails. -
Seite 20: Connection With The Mains
Pull the safety bond through the hole in the mounting-bracket and over the trussing system or a safe fixation spot. Insert the end in the quick link and tighten the safety screw. The maximum drop distance must never exceed 20 cm. A safety bond which already held the strain of a crash or which is defective must not be used again. -
Seite 21: Master/Slave Operation
Set the Master device to one of the stand-alone modes ("C" or "P") and set each Slave device to the same DMX address "001". OPERATION After you connected the spot to the mains, the EUROLITE LED PAR-64 RGBW+UV Short Spot starts running. The Control Board lights up and you can choose the desired settings. -
Seite 22: Stand Alone Operation
STAND ALONE OPERATION In the Stand Alone mode, the LED PAR-64 RGBW+UV Short Spot can be used without controller. Disconnect the LED PAR-64 RGBW+UV Short Spot from the controller. Setting Solid Colors and Color Combinations Press the MODE button to select the solid color and color combination mode. When the display shows C, you can select the desired solid color or color combination via the UP or DOWN buttons (see following graphic). -
Seite 23: Internal Programs, Sound Control
Value: 001 - 512 Controlling: After having addressed the LED PAR-64 RGBW+UV Short Spot, you may now start operating it via your lighting controller. Note: The modes of DMX 512 data are shown via the DMX indicator (a point on the Control Board). -
Seite 24: Choosing A Dmx Channel Mode With 5 Or 7 Channel Occupation
This situation can occur if, - the 3 PIN XLR plug (cable with DMX signal from controller) is not connected with the input of the device. - the controller is switched off or defective. - the cable or connector is defective or the signal wires are not properly connected with the input connector. Choosing a DMX Channel Mode with 5 or 7 Channel Occupation The device has 2 DMX-modes. -
Seite 25: Cleaning And Maintenance
Channel: Value: Function: 000 – 255 UV (0 – 100%) Channel: Value: Function: 000 – 255 Dimmer (0 – 100%) Channel: Value: Function: 000 – 009 Sound Control 010 – 255 Strobe (increasing) CLEANING AND MAINTENANCE DANGER TO LIFE! Disconnect from mains before starting maintenance operation! We recommend a frequent cleaning of the device. -
Seite 26: Technical Specifications
(9R,10G,10B,10W,10UV) Beam angle: 20° Dimensions (LxWxH): 290 x 270 x 380 mm Weight: 2 kg Accessories: EUROLITE TH-50 Theatre hook, silver 58000650 EUROLITE TH-50S Theatre hook, black 58000651 Cable MC-30, 3m, black,XLR m/f,balanced 3022047N Saveking Safety bond 3x600 black 58010252 Please note: Every information is subject to change without prior notice.
