S CLASS™ cutter

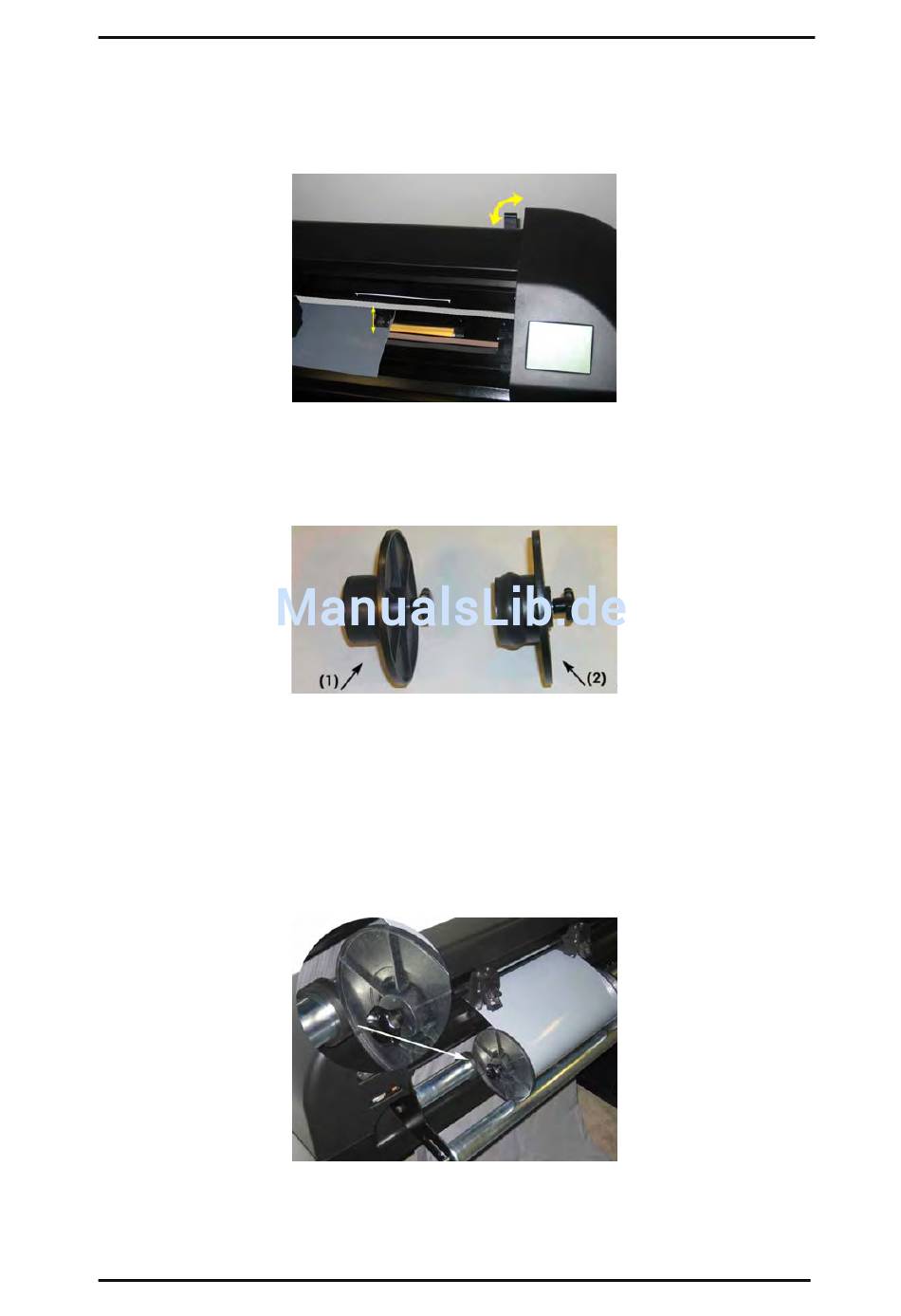

1.5.3 Werbeträger laden
1. Heben Sie die Andruckrollen mit Hilfe des Andruckrollenhebelarmes an, der sich
an der rechten Seite des Cutters befindet, neben dem Bedienfeld.
2. Lösen Sie die Knöpfe an den beiden Werbeträger-Flanschen. Die folgende
Abbildung zeit eine gelösten Kranz (1) und eine angezogenen Kranz (2).
3. Führen Sie einen gelösten Kranz in ein Ende der Werbeträgerrolle und ziehen Sie
den Knopf an. Überprüfen Sie, dass der Kranz angezogen und damit sicher
verankert ist. Dann machen Sie das gleiche an der anderen Seite der Rolle.
4. Platzieren Sie die mit dem Spurkranz ausgestattete Rolle auf die Werbeträger
Aufnahmerollen. Setzen Sie die Flansche in die dafür vorgesehene Nut. Die
Führungsringe mit Nut können seitlich an der Rolle bewegt werden.
1-19
POSITIONIEREN DES WERBETRÄGER SPURKRANZES AM CUTTER
Einstellungen
ABB 1-18
1-17
ANDRUCKROLLENHEBEL
ABB 1-19
1-18
WERBETRÄGER KRANZ
ABB 1-20
Bedienungsanleitung
1-16
