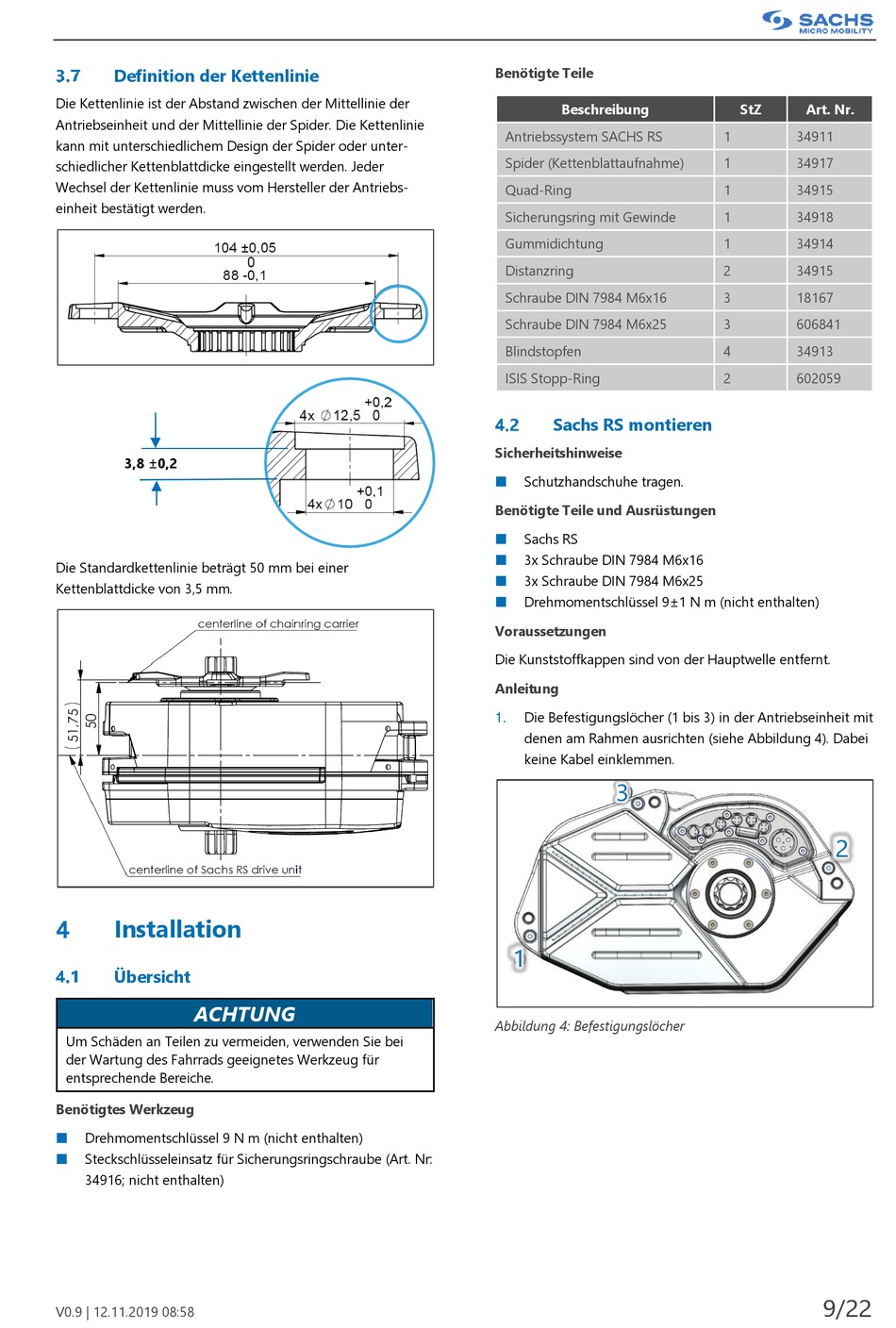

Definition der Kettenlinie
Die Kettenlinie ist der Abstand zwischen der Mittellinie der
Antriebseinheit und der Mittellinie der Spider. Die Kettenlinie
kann mit unterschiedlichem Design der Spider oder unter-
schiedlicher Kettenblattdicke eingestellt werden. Jeder
Wechsel der Kettenlinie muss vom Hersteller der Antriebs-
einheit bestätigt werden.
3,8 ±0,2
Die Standardkettenlinie beträgt 50 mm bei einer
Kettenblattdicke von 3,5 mm.
Installation
Übersicht
ACHTUNG
Um Schäden an Teilen zu vermeiden, verwenden Sie bei
der Wartung des Fahrrads geeignetes Werkzeug für
entsprechende Bereiche.
Benötigtes Werkzeug
Drehmomentschlüssel 9 N m (nicht enthalten)
Steckschlüsseleinsatz für Sicherungsringschraube (Art. Nr:
34916; nicht enthalten)
V0.9 | 12.11.2019 08:58
Benötigte Teile
Beschreibung
Antriebssystem SACHS RS
Spider (Kettenblattaufnahme)
Quad-Ring
Sicherungsring mit Gewinde
Gummidichtung
Distanzring
Schraube DIN 7984 M6x16
Schraube DIN 7984 M6x25
Blindstopfen
ISIS Stopp-Ring
Sachs RS montieren
Sicherheitshinweise
Schutzhandschuhe tragen.
Benötigte Teile und Ausrüstungen
Sachs RS
3x Schraube DIN 7984 M6x16
3x Schraube DIN 7984 M6x25
Drehmomentschlüssel 9±1 N m (nicht enthalten)
Voraussetzungen
Die Kunststoffkappen sind von der Hauptwelle entfernt.
Anleitung
Die Befestigungslöcher (1 bis 3) in der Antriebseinheit mit
1.
denen am Rahmen ausrichten (siehe Abbildung 4). Dabei
keine Kabel einklemmen.
3
1
Abbildung 4: Befestigungslöcher
StZ
Art. Nr.
1
34911
1
34917
1
34915
1
34918
1
34914
2
34915
3
18167
3
606841
4
34913
2
602059
2
9/22
