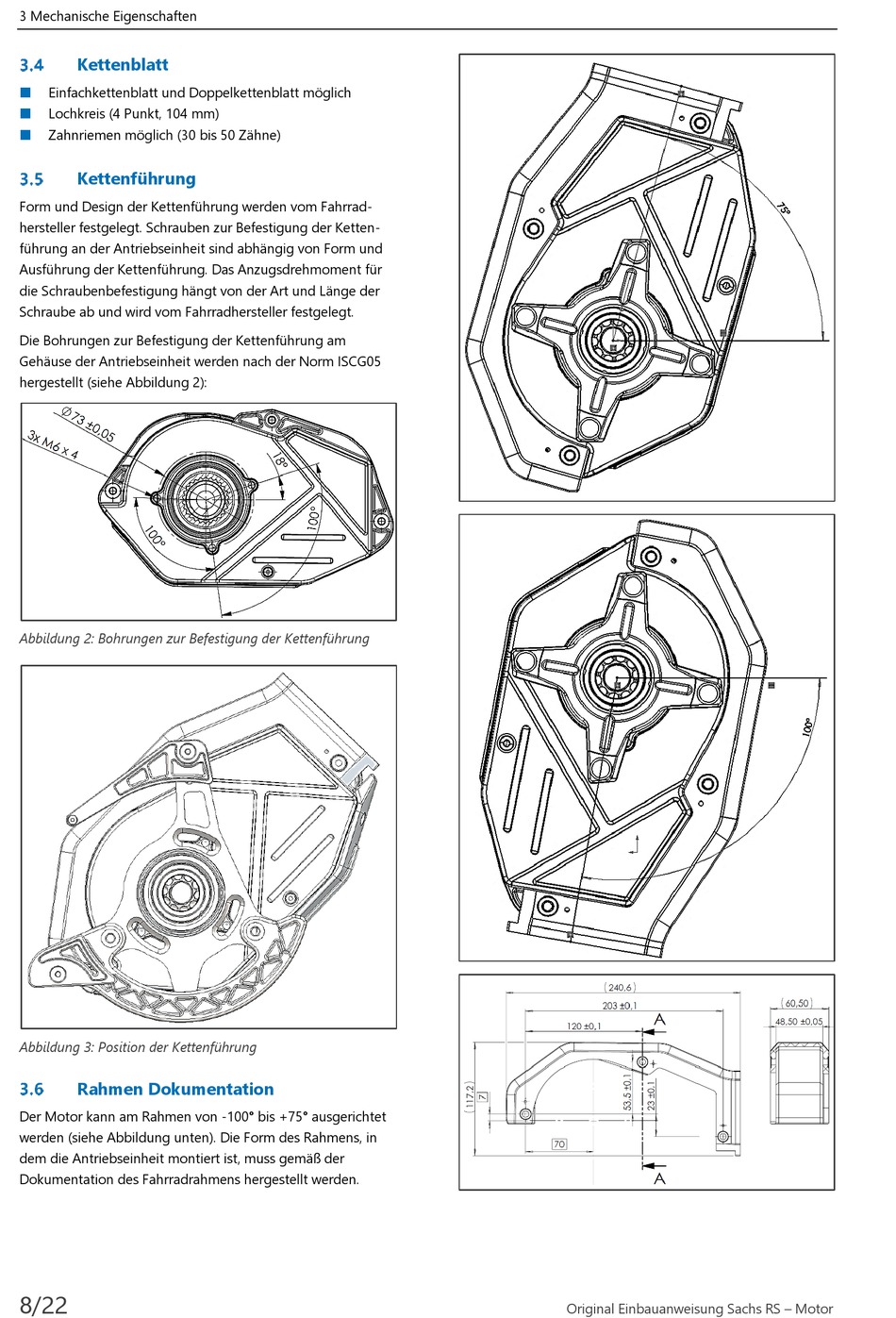

3 Mechanische Eigenschaften
Kettenblatt
Einfachkettenblatt und Doppelkettenblatt möglich
Lochkreis (4 Punkt, 104 mm)
Zahnriemen möglich (30 bis 50 Zähne)
Kettenführung
Form und Design der Kettenführung werden vom Fahrrad-
hersteller festgelegt. Schrauben zur Befestigung der Ketten-
führung an der Antriebseinheit sind abhängig von Form und
Ausführung der Kettenführung. Das Anzugsdrehmoment für
die Schraubenbefestigung hängt von der Art und Länge der
Schraube ab und wird vom Fahrradhersteller festgelegt.
Die Bohrungen zur Befestigung der Kettenführung am
Gehäuse der Antriebseinheit werden nach der Norm ISCG05
hergestellt (siehe Abbildung 2):
Abbildung 2: Bohrungen zur Befestigung der Kettenführung
Abbildung 3: Position der Kettenführung
Rahmen Dokumentation
Der Motor kann am Rahmen von -100° bis +75° ausgerichtet
werden (siehe Abbildung unten). Die Form des Rahmens, in
dem die Antriebseinheit montiert ist, muss gemäß der
Dokumentation des Fahrradrahmens hergestellt werden.
8/22
Original Einbauanweisung Sachs RS – Motor
