4 Installation
Anleitung

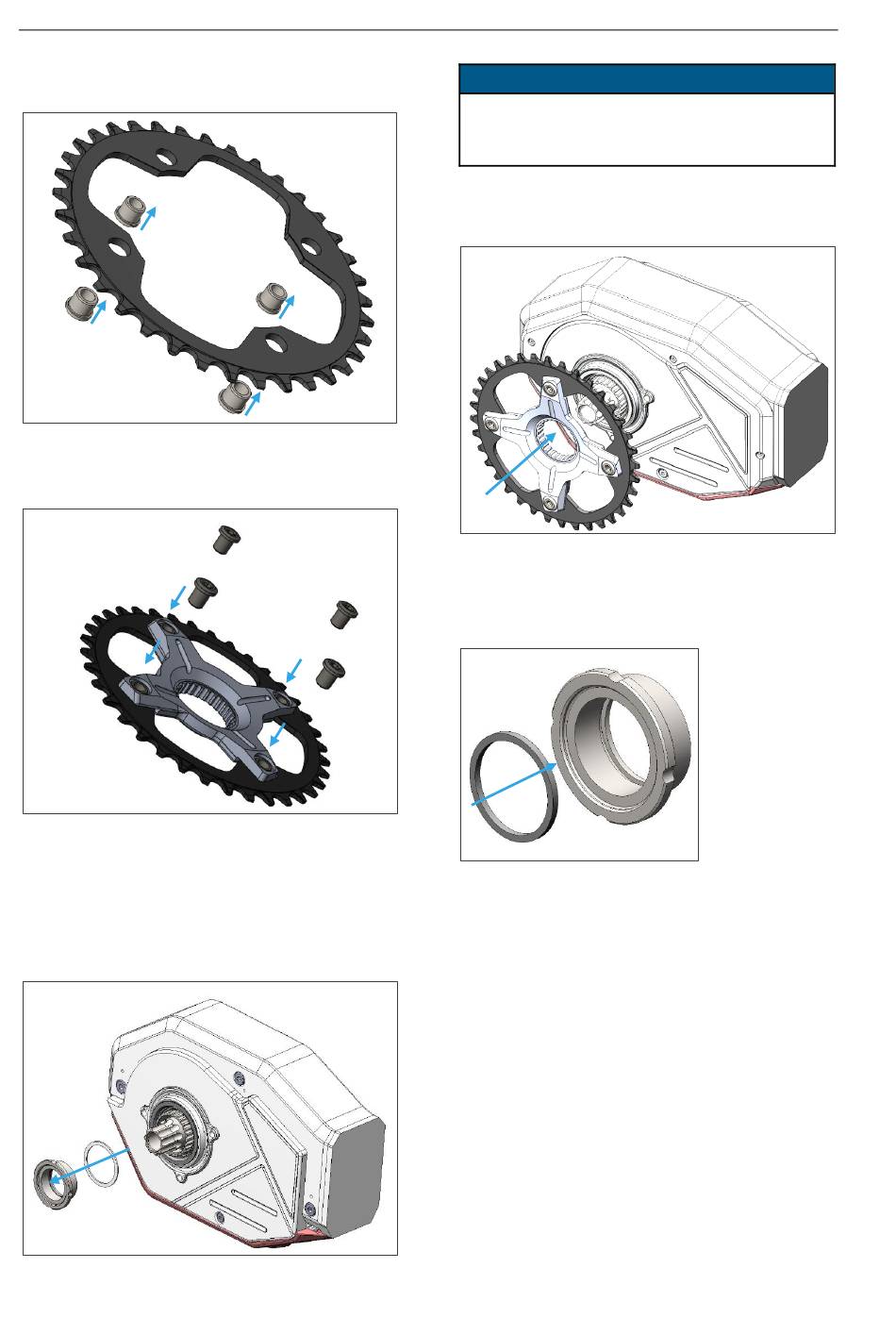

4 Muttern in das Kettenblatt einsetzen.
1.
Die Löcher im Spider über den Muttern im Kettenblatt
2.
ausrichten. Die Schrauben einsetzen und auf das vom
Hersteller festgelegte Drehmoment anziehen.
Die Sicherungsringschraube mit dem
3.
Steckschlüsseleinsatz für Sicherungsringschraube (Art. Nr.
34916) im Uhrzeigersinn lösen. (Linksgewinde)
Die Sicherungsringschraube zusammen mit dem Quad-
4.
Ring und der Gummidichtung vom Sachs RS
abmontieren. Sicherungsringschraube aufbewahren,
Gummiteile entsorgen.
12/22
ACHTUNG
Alle Gummiteile (Quad-Ring – Art. Nr. 34915 und Gummi-
dichtung - Art. Nr. 34914) müssen immer ausgetauscht
werden, wenn der Spider vom Sachs RS abmontiert wird.
Die Aussparung in der Spider-Vorderseite mit den
5.
Zähnen am Sachs RS ausrichten und aufsetzen (siehe
Abbildung 10). Dann an der Antriebseinheit montieren.
Abbildung 10: Spider auf Sachs RS stecken
Den Quad-Ring in die Nut des Sicherungsrings einsetzen.
6.
Den Quad-Ring bei jeder Demontage des Sicherungs-
rings tauschen, außer bei der ersten Montage.
Original Einbauanweisung Sachs RS – Motor
