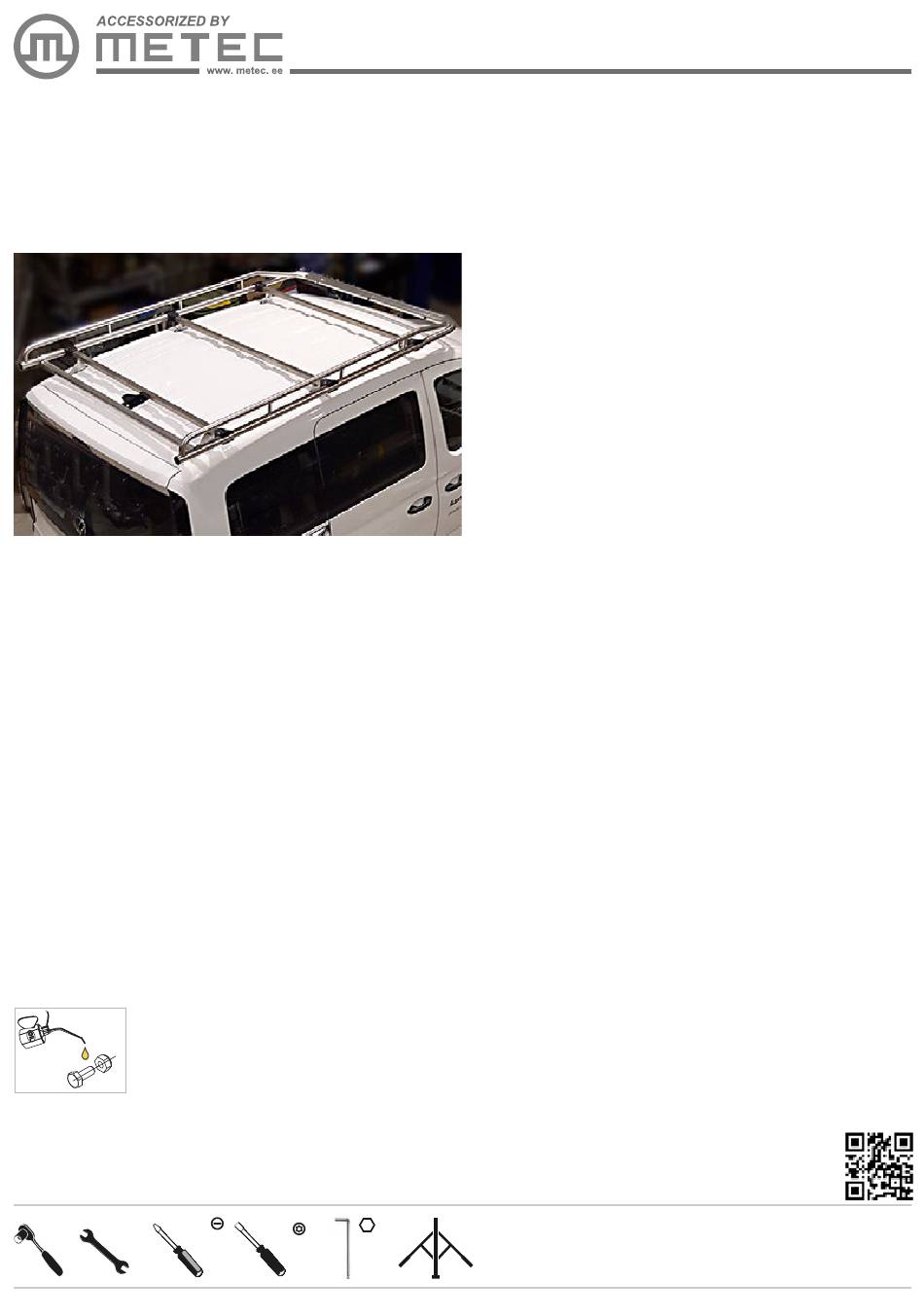

Metec 840080 Montageanleitung

VW Caddy
(L1=2755, L2=2970, C=1340) 2021-
Art. 840080, 840081, 8400809, 888681, 888686

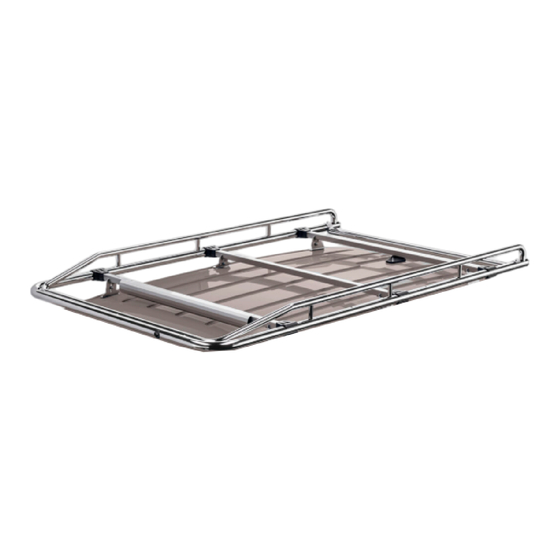

Pakiraam katusele | Luggage rack on the roof | Багажник на крышу | Gepäckablage auf dem Dach
M5- 8 Nm
M6 - 11 Nm
M8 - 25 Nm
Kaal / Weight / Macca / Gewicht: 19,7+2,6 kg
Paigaldusaeg ilma elektritöödeta / Time of mounting w/o wiring works / Время установки без электромонт. работ /
Einbauzeit ohne elektrische arbeit: 60 min
Vajalikud tööriistad / Required Tools / Необходимые инструменты / Benötigte Werkzeuge
10
10
13
13
All Rights Reserved by Tarmetec | www.metec.ee
Paigaldusjuhend | Mounting instructions | Инструкция по установке | Montageanleitung
5
T25
6
1. Esiosa komplekt / Front set / Передний комплект /
Frontset C=1340
2. Tagaosa moodul / Rear module / Задний модуль /
Heckmodul
3. Toru / pipe / труба / Rohr D=30 L=840
4. Toru / pipe / труба / Rohr D=40 L=840
5. Toru / pipe / труба / Rohr D=20
6. Toru / pipe / труба / Rohr 30x30 L=1275
7. Klamber / clamp / зажим / Schelle
8. Rull / roller / рулон / rollen
9. Liuglaager / sliding bearing / подшипник скольжения /
Gleitlager
10. Kinnitusklamber / mounting bracket /
монтажный кронштейн / Montagehalterung
11. Polt / bolt / болт / Bolzen M5x10
12. Polt / bolt / болт / Bolzen M6x12
13. Polt / bolt / болт / Bolzen M6x40
14. Polt / bolt / болт / Bolzen M8x16
15. Polt / bolt / болт / Bolzen M8x80
16. Mutter / nut / гайка / Mutter M6
17. Mutter / nut / гайка / Mutter M8
18. Seib / flat washer / шайба / Scheibe 8,4x16x1,6
19. Vedruseib / spring washer / пружиннaя шайба /
Federnscheibe A6
20. Vedruseib / spring washer / пружиннaя шайба /
Federnscheibe A8
21. Kronstein / bracket / kронштейн / Konsole
22. Kronstein / bracket / kронштейн / Konsole
23. Kronstein / bracket / kронштейн / Konsole
24. Kronstein / bracket / kронштейн / Konsole
25. Kompensaator / compensator / компенсатор /
Kompensator
26. Polt / bolt / болт / Bolzen M8x16
27. Polt / bolt / болт / Bolzen M8x25
28. Mutter / nut / гайка / Mutter M8
29. Seib / flat washer / шайба / Scheibe 8,4x16x1,6
30. Vedruseib / spring washer / пружиннaя шайба /
Federnscheibe A8
31. Tuulesuunaja / wind deflector / дефлектор ветра /
Windabweiser
32. Tõmbeneet / rivet / заклёпка / Niet 3,2x10
8400808
1
2
2
2
2
3
12
1
2
2
4
2
12
6
2
12
6
6
2
8
6
4
1
1
6
6
6
6
12
6
1
6
19.03.2021 1/6
