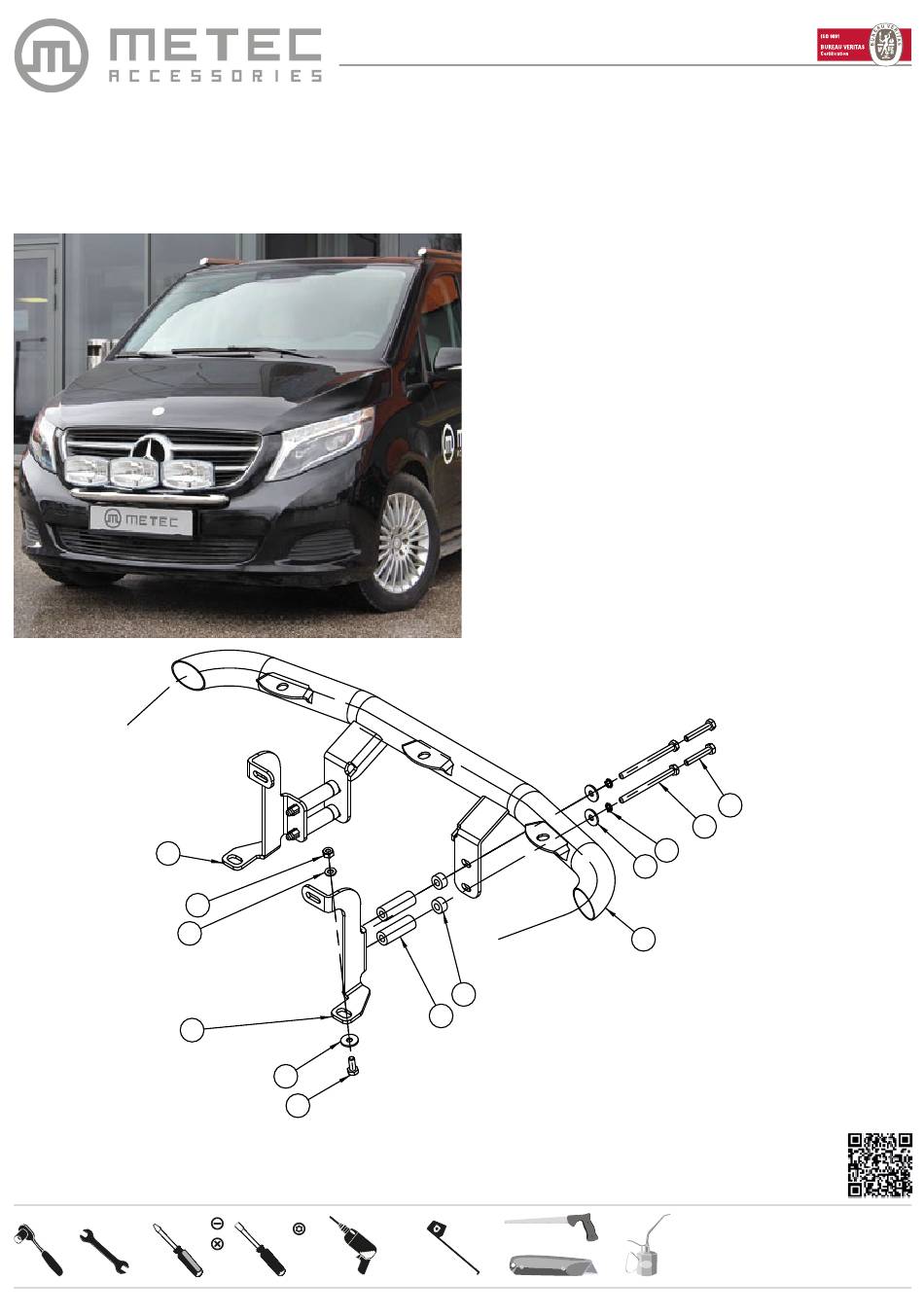

Metec SMALLBAR Montageanleitung

Mercedes-Benz V-Klasse/Vito
Art. 818715
Laternakandur SMALLBAR | Lamp holder SMALLBAR | Носител фар SMALLBAR |
Scheinwerferbügel SMALLBAR
2
10
Kaal / Weight / Macca / Gewicht: 4,8kg
Paigaldusaeg / Time of mounting / Время установки / Einbauzeit: 60min
Vajalikud tööriistad / Required Tools / Необходимые инструменты / Benötigte Werkzeuge
10
10
13
13
All Rights Reserved by Tarmetec | www.metec.ee
Paigaldusjuhend | Mounting instructions | Инструкция по установке | Montageanleitung
9 *
*
3
11 *
6 *
T20
1. Laternakandur / lamp holder / носител фар /
Scheinwerferbügel
2. Kronstein / bracket / kронштейн / Konsole
3. Kronstein / bracket / kронштейн / Konsole
4. Puks / bushing / буксa / Buchse **
5. Puks / bushing / буксa / Buchse
6. Polt / bolt / болт / Bolzen M8x20
*
7. Polt / bolt / болт / Bolzen M8x40
*
8. Polt / bolt / болт / Bolzen M8x100
**
9. Mutter / nut / гайка / Mutter M8 *
10. Seib / washer / шайба / Scheibe 8,4x16x1,6
*
11. Seib / washer / шайба / Scheibe 8,4x24x2
12. Vedruseib / spring washer / пружиннaя шайба /
Federnscheibe A8
5
4 **
Ø9
Ø23-25
7 *
8 **
12
11
1
* - ainult / only / только / nur Vito
** - ainult / only / только / nur V-Klasse
OIL
05.05.2015
1
1
1
4
4
1
4
4
1
1
5
4
M8 - 25Nm
1/3
