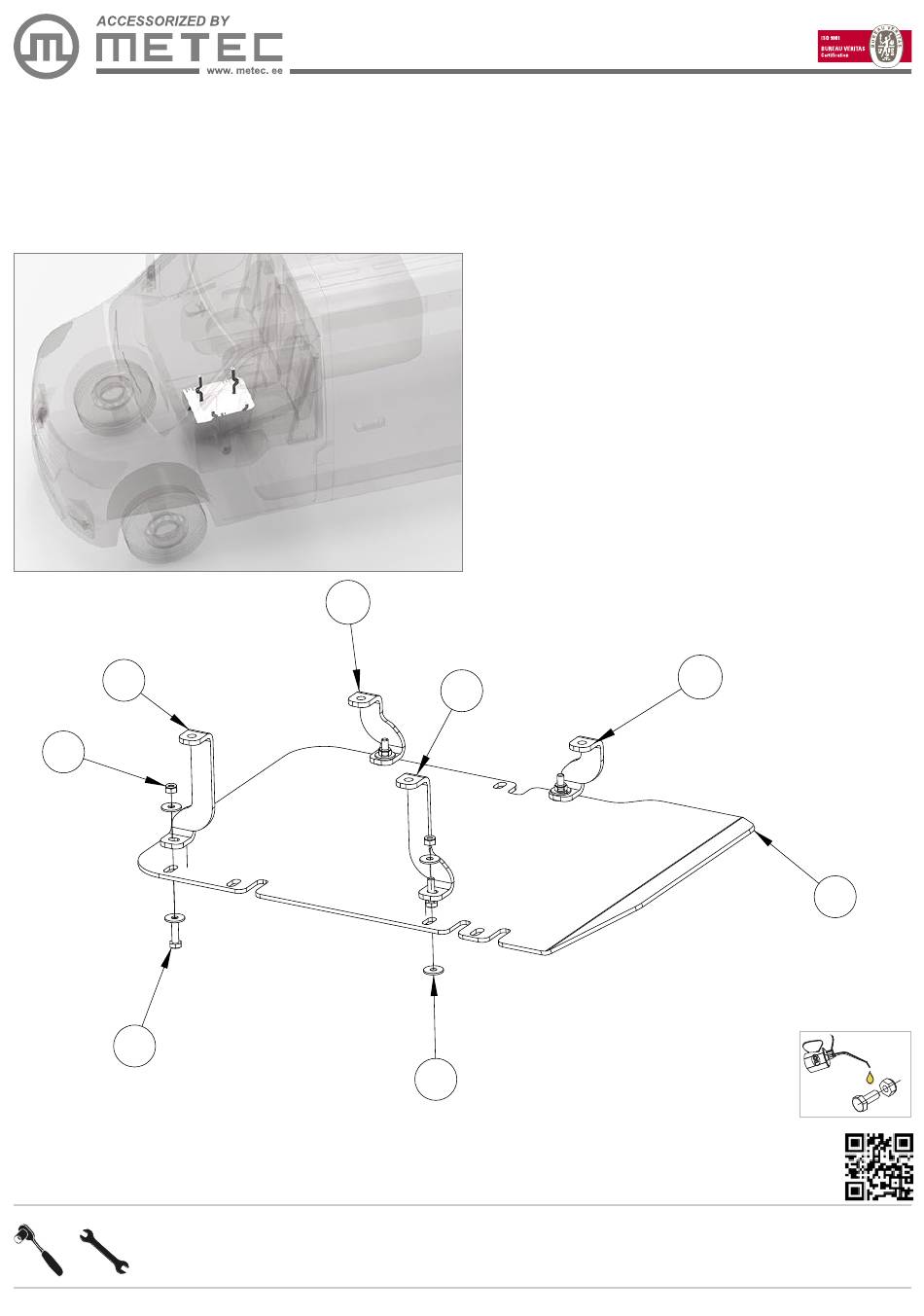

Metec 828530 Montageanleitung

Renault Master
Art. 828530
Põhjakaitse AdBlue paagile | Skid plate for AdBlue tank | Защита картера для бака AdBlue |
Unterfahrschutz für AdBlue tank
3
8
6
Kaal / Weight / Macca / Gewicht: 7 kg
Paigaldusaeg ilma elektritöödeta / Time of mounting w/o wiring works / Время установки без электромонт. работ /
Einbauzeit ohne elektrische arbeit: 45 min
Vajalikud tööriistad / Required Tools / Необходимые инструменты / Benötigte Werkzeuge
13
13
17
17
All Rights Reserved by Tarmetec | www.metec.ee
Paigaldusjuhend | Mounting instructions | Инструкция по установке | Montageanleitung
2019-
4
7
1. Kaitseplekk / skip plate / защитная пластина /
skip platte
2. Kronstein / bracket / kронштейн / Konsole
3. Kronstein / bracket / kронштейн / Konsole
4. Kronstein / bracket / kронштейн / Konsole
5. Kronstein / bracket / kронштейн / Konsole
6. Polt / bolt / болт / Bolzen M8x30
7. Seib / flat washer / шайба / Scheibe 8,4x24x2
8. Mutter / nut / гайка / Mutter M8
9. Polt / bolt / болт / Bolzen M8x50
2
8285308
5
1
M8 - 25 Nm
02.04.2020
1
1
1
1
1
4
8
4
5
1/3
