Metec 840025 Montageanleitung

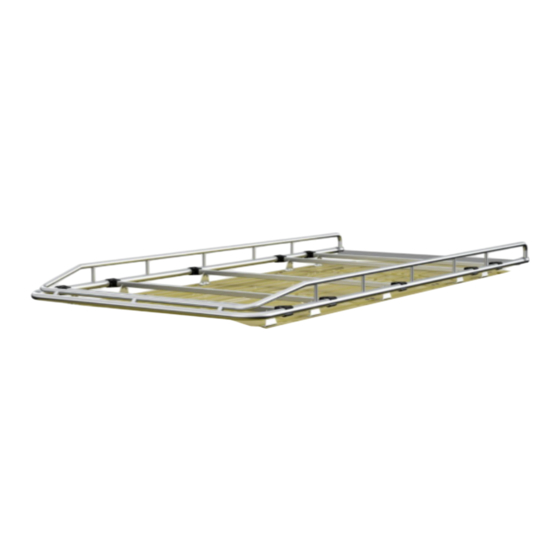

VW T6 2015- (L=3060 C=1540) - 840025
VW T6 2015- (L=3560 C=1540) - 840026
Art. 840025, 840026
Pakiraam katusele | Luggage rack on the roof | Багажник на крышу | Gepäckablage auf dem Dach
M6 - 11 Nm
M8 - 25 Nm
Kaal / Weight / Macca / Gewicht: 32,0 kg
Paigaldusaeg ilma elektritöödeta / Time of mounting w/o wiring works / Время установки без электромонт. работ /
Einbauzeit ohne elektrische arbeit: 60 min
Vajalikud tööriistad / Required Tools / Необходимые инструменты / Benötigte Werkzeuge
13
13
All Rights Reserved by Tarmetec | www.metec.ee
Paigaldusjuhend | Mounting instructions | Инструкция по установке | Montageanleitung
5
T25
6
1. Toru / pipe / труба / Rohr D=30
2. Toru / pipe / труба / Rohr D=40
3. Esiosa komplekt / Front set / Передний комплект /
Frontset
4. Tagaosa moodul / Rear module / Задний модуль /
Heckmodul
5. Vertikaalne toru / Vertical tube / Вертикальная труба /
Vertikales Rohr
6. Polt / bolt / болт / Bolzen M8x110
7. Vedruseib / spring washer / пружиннaя шайба /
Federnscheibe A8
8. Polt / bolt / болт / Bolzen M5x10
9. Vedruseib / spring washer / пружиннaя шайба /
Federnscheibe A6
10. Klamber / clamp / зажим / Schelle
11. Rullik / roller / рулон / rolle
12. Polt / bolt / болт / Bolzen M6x12
13. Liuglaager / sliding bearing / подшипник скольжения /
Gleitlager
14. Tala / support / переклад / Unterstützung
15. Klamber / clamp / зажим / Schelle
16. Polt / bolt / болт / Bolzen M8x16
17. Seib / flat washer / шайба / Scheibe 8,4x16x1,6
18. Mutter / nut / гайка / Mutter M8
19. Mutter / nut / гайка / Mutter M6
20. Polt / bolt / болт / Bolzen M6x40
21. Tala tuulesuunajaga / Beam with wind deflector /
Балка с дефлектором ветра / Strahl mit Windabweiser
22. Kronstein / bracket / kронштейн / Konsole h=78
23. Kompensaator / compensator / компенсатор /
Kompensator
24. Seib / flat washer / шайба / Scheibe 6,4x12x1,6
25. Polt / bolt / болт / Bolzen M6x20
26. Kronstein / bracket / kронштейн / Konsole h=68
27. Vedruseib / spring washer / пружиннaя шайба /
Federnscheibe A5
28. Kummikork / rubber stopper / резиновaя пробкa /
Gummistopfen
8400258
2
2
1
2
2
2
2
4
10
2
1
2
2
3
16
8
8
8
16
16
1
4
8
6
6
4
4
6
