Metec 818854 Montageanleitung

MB Sprinter
Art. 818854, 818855-LED
Esistangekaitse | Cityguard | Передняя дуга | Cityguard
FWD
2 - 4
Kaal / Weight / Macca / Gewicht: 7,3 kg (818854), 7,4 kg (818855)
Paigaldusaeg / Time of mounting / Время установки / Einbauzeit: 60 min
Vajalikud tööriistad / Required Tools / Необходимые инструменты / Benötigte Werkzeuge
17
13
17
All Rights Reserved by Tarmetec | www.metec.ee
Paigaldusjuhend | Mounting instructions | Инструкция по установке | Montageanleitung
2018-
RWD
5 - 7
5
T40
1. Esistangekaitse / Cityguard / Передняя защита /
Cityguard
2. Kronstein / bracket / kронштейн / Konsole
3. Kronstein / bracket / kронштейн / Konsole
4. Kronstein / bracket / kронштейн / Konsole
5. Kronstein / bracket / kронштейн / Konsole
6. Kronstein / bracket / kронштейн / Konsole
7. Plaat / plate / пластина / Platte
8. Puks / bushing / буксa / Buchse
9. Puks / bushing / буксa / Buchse
10. Puks / bushing / буксa / Buchse
11. T-polt / T-bolt / T-болт / T-bolzen
12. Plekikruvi / dill screw / самонарезающий винт /
Bohrschraube 3,5x25
13. Polt / bolt / болт / Bolzen M10x25
14. Polt / bolt / болт / Bolzen M8x60
15. Polt / bolt / болт / Bolzen M8x25
16. Mutter / nut / гайка / Mutter M10 DIN985 galZn
17. Mutter / nut / гайка / Mutter M10 DIN934 galZn
18. Mutter / nut / гайка / Mutter M8 DIN985-A2
19. Seib / washer / шайба / Scheibe 10,5x30x2,5
20. Seib / washer / шайба / Scheibe 8,4x24x2
21. Seib / washer / шайба / Scheibe 4,3x12x1
22. Vedruseib / spring washer / пружиннaя шайба /
Federnscheibe A10 DIN127 galZN
23. Vedruseib / spring washer / пружиннaя шайба /
Federnscheibe A8

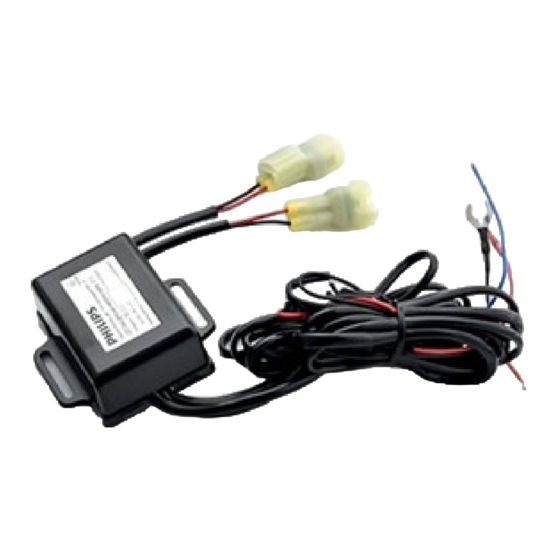

DLR päevasõidutulede elektriühendused teostada kvalifitseeritud autoelektriku
poolt vastavalt Philipsi paigaldusjuhendile
of the DRL lights can be carried out by qualified electrician
Installation
only, in accordance with the Philips´s instructions
онтаж DRL огней может быть выполненo только квалифициро-
M
ванным электрикoм, в соответствии с инструкциями Philips
Die Installation der DRL Lichter können durchgeführt werden
durch Elektrofachkraft in Übereinstimmung mit der Philips's
Anweisungen
8188558
M8 - 25 Nm
M10 - 50 Nm
14.11.2018
1
1
1
2
1
1
2
2
2
4
2
4
10
2
6
10
2
4
22
12
4
2
4
1/7
