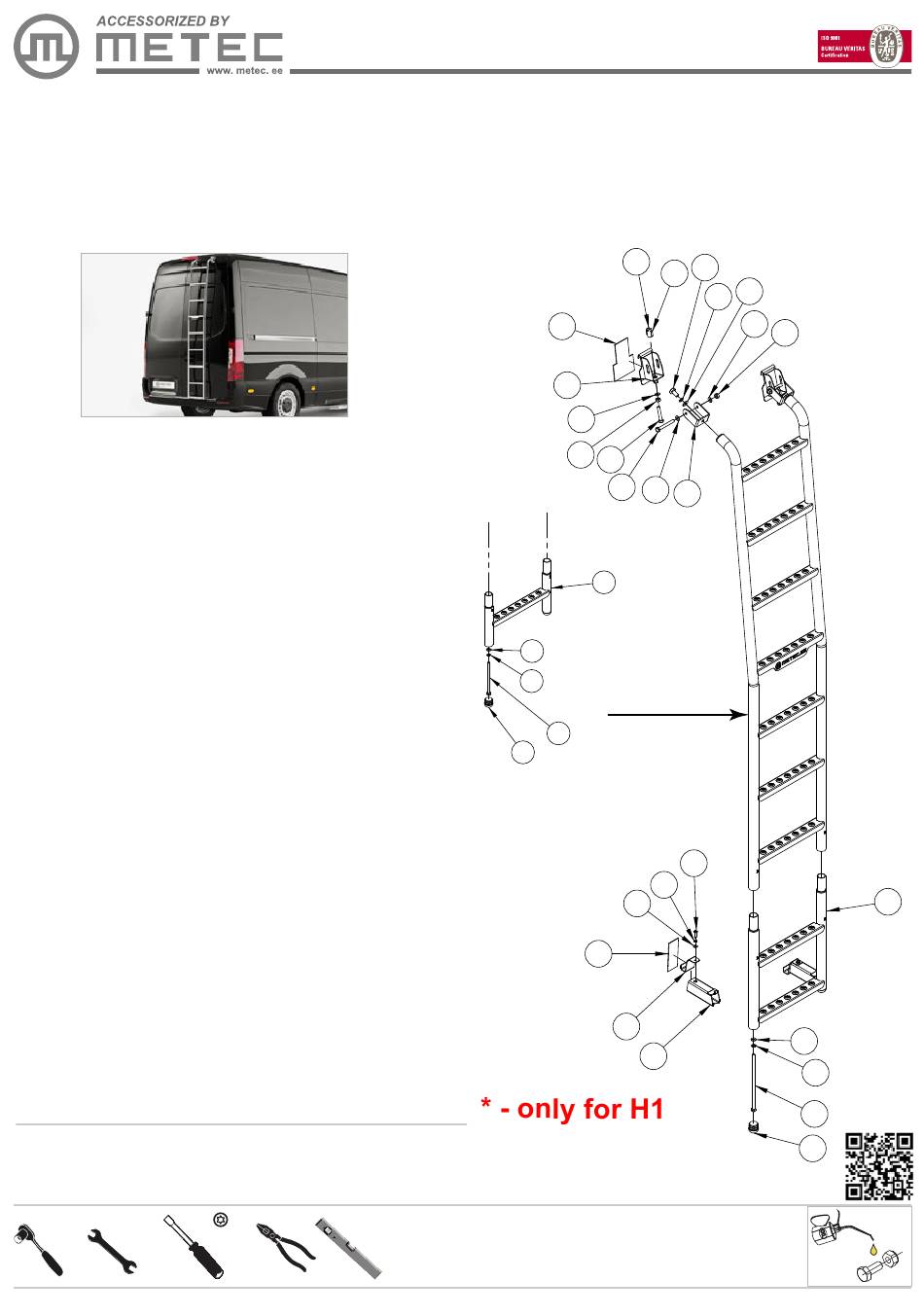

Metec 840831 Montageanleitung

VW Crafter
Art. 840831 (H1), 840832 (H2)
Redeli täienduskomplekt | Ladder extension, mounting set | Выдвижение лестницы, монтажный набор |
Leiterverlängerung, Befestigungssatz
1. Lisamoodul / additional module / дополнительный
модуль / Zusatzmodul
2. Kronstein / bracket / kронштейн / Konsole
3. Klamber / clamp / зажим / Schelle
4. Kronstein / bracket / kронштейн / Konsole
5. Klamber / clamp / зажим / Schelle
6. Puks / bushing / буксa / Buchse
7. Fiksaator / fixer / фиксатoр / Fixierer
8. Kompensaator / compensator / компенсатор /
Kompensator
9. Kompensaator / compensator / компенсатор /
Kompensator 105x40x2
10. Kate / cover / крышкa / Decke
11. Polt / bolt / болт / Bolzen M6x20
12. Polt / bolt / болт / Bolzen M8x45
13. Polt / bolt / болт / Bolzen M8x65
14. Polt / bolt / болт / Bolzen M8x200
15. Polt / bolt / болт / Bolzen M10x20
16. Mutter / nut / гайка / Mutter M8
17. Seib / washer / шайба / Scheibe 6,4x12x1,6
18. Seib / washer / шайба / Scheibe 8,4x16x1,6
19. Seib / washer / шайба / Scheibe 10,5x20x2
20. Vedruseib / spring washer / пружиннaя шайба /
Federnscheibe A6
21. Vedruseib / spring washer / пружиннaя шайба /
Federnscheibe A8
22. Vedruseib / spring washer / пружиннaя шайба /
Federnscheibe A10
23*.Lisamoodul / additional module / дополнительный
модуль / Zusatzmodul
24*.Polt / bolt / болт / Bolzen M8x110
Kaal / Weight / Macca / Gewicht: 10,0 kg
Paigaldusaeg / Time of mounting / Время установки / Einbauzeit: 30 min
Vajalikud tööriistad / Required Tools / Необходимые инструменты / Benötigte Werkzeuge
13
13
17
17
All Rights Reserved by Tarmetec | www.metec.ee
Paigaldusjuhend | Mounting instructions | Инструкция по установке | Montageanleitung
2017-
8
3
18
1
16
12
2
13
2
2
2
2
23*
2
H1
2
18
2 21
888620
2
2
24*
2
10
2
2
2
4
2
8
2
2
9
2
5
2
1
2
6
15
7
19
22
18 16
18
2
11
20
17
18
4
M6 - 11 Nm
M8 - 25 Nm
M10 - 50 Nm
23.01.2019
8408318
H2
1
21
14
10
1/3
