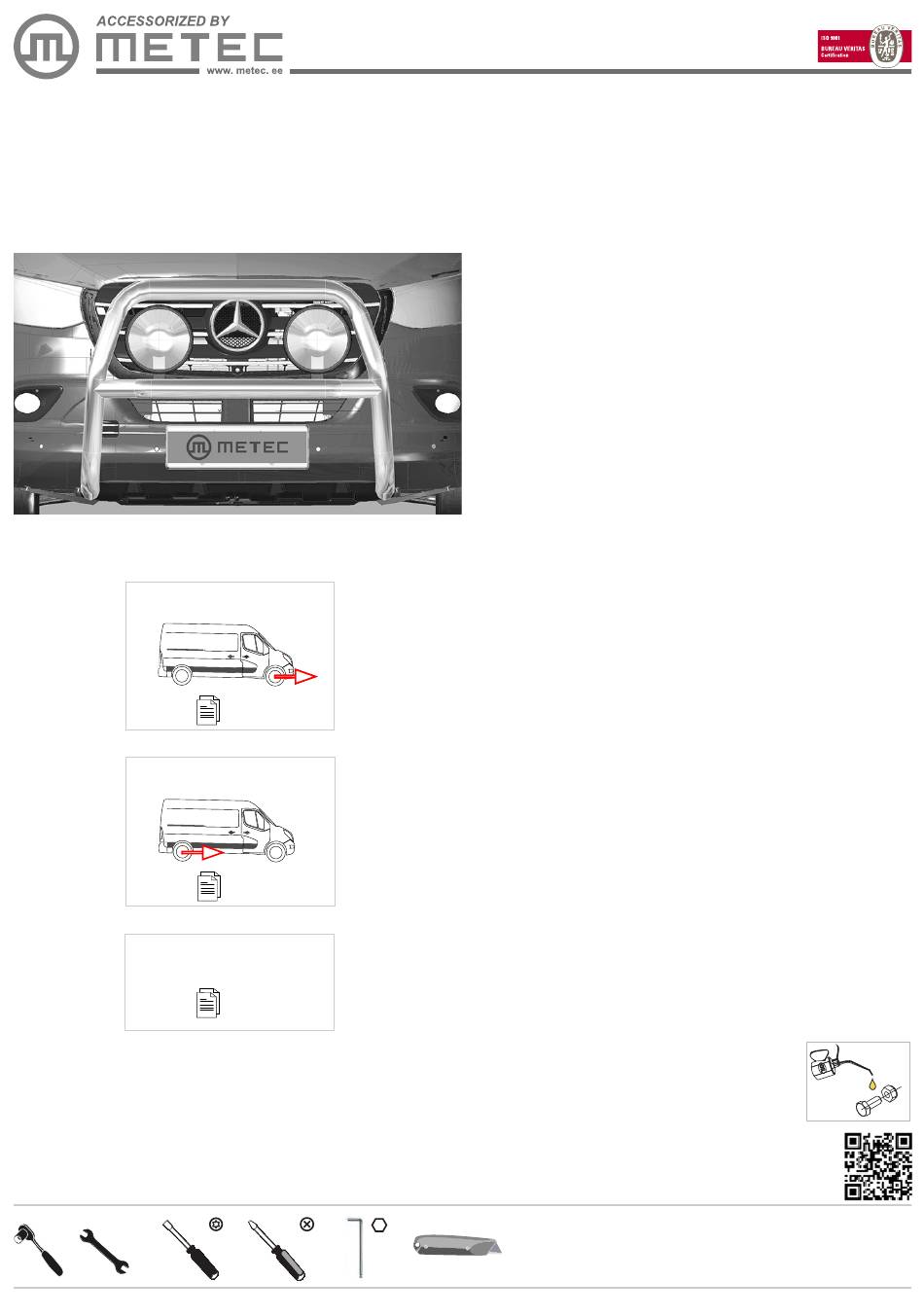

Metec 818860 Montageanleitung

MB Sprinter
Art. 818860
Esiraud | Frontbar | Передняя дуга | Frontbügel
Kaal / Weight / Macca / Gewicht: 14,7 kg
Paigaldusaeg / Time of mounting / Время установки / Einbauzeit: 60 min
Vajalikud tööriistad / Required Tools / Необходимые инструменты / Benötigte Werkzeuge
17
13
17
All Rights Reserved by Tarmetec | www.metec.ee
Paigaldusjuhend | Mounting instructions | Инструкция по установке | Montageanleitung
2018-
FWD
2 - 4
RWD
5 - 7
NB!
8
T40
1. Esiraud / Frontbar / Передняя дуга / Frontbügel
2. Kronstein / bracket / kронштейн / Konsole
3. Kronstein / bracket / kронштейн / Konsole
4. Kronstein / bracket / kронштейн / Konsole
5. Kronstein / bracket / kронштейн / Konsole
6. Kronstein / bracket / kронштейн / Konsole
7. Kronstein / bracket / kронштейн / Konsole
8. Kronstein / bracket / kронштейн / Konsole
9. Kronstein / bracket / kронштейн / Konsole
10. Kummiseib / rubber washer / резиновая шайба /
Gummisscheibe
11. Kummiseib / rubber washer / резиновая шайба /
Gummisscheibe d=25/5
12. Plekikruvi / dill screw / самонарезающий винт /
Bohrschraube 4,8x32
13. Puks / bushing / буксa / Buchse L=10
14. Puks / bushing / буксa / Buchse L=14
15. T-polt / T-bolt / T-болт / T-bolzen
16. Polt / bolt / болт / Bolzen M10x25
17. Polt / bolt / болт / Bolzen M8x60
18. Polt / bolt / болт / Bolzen M8x20
19. Mutter / nut / гайка / Mutter M10 DIN985 galZn
20. Mutter / nut / гайка / Mutter M10 DIN934 galZn
21. Mutter / nut / гайка / Mutter M8 DIN985-A2
22. Seib / washer / шайба / Scheibe 10,5x30x2,5
23. Seib / washer / шайба / Scheibe 8,4x24x2
24. Seib / washer / шайба / Scheibe 8,4x16x1,6
25. Seib / washer / шайба / Scheibe 6,4x18x1,6
26. Vedruseib / spring washer / пружиннaя шайба /
Federnscheibe A10 DIN127 galZN
27. Vedruseib / spring washer / пружиннaя шайба /
Federnscheibe A8
5
8188608
1
1
1
1
1
2
2
2
1
2
1
1
2
2
2
10
2
7
10
2
5
22
12
2
1
2
4
M8 - 25 Nm
M10 - 50 Nm
07.12.2018 1/8
