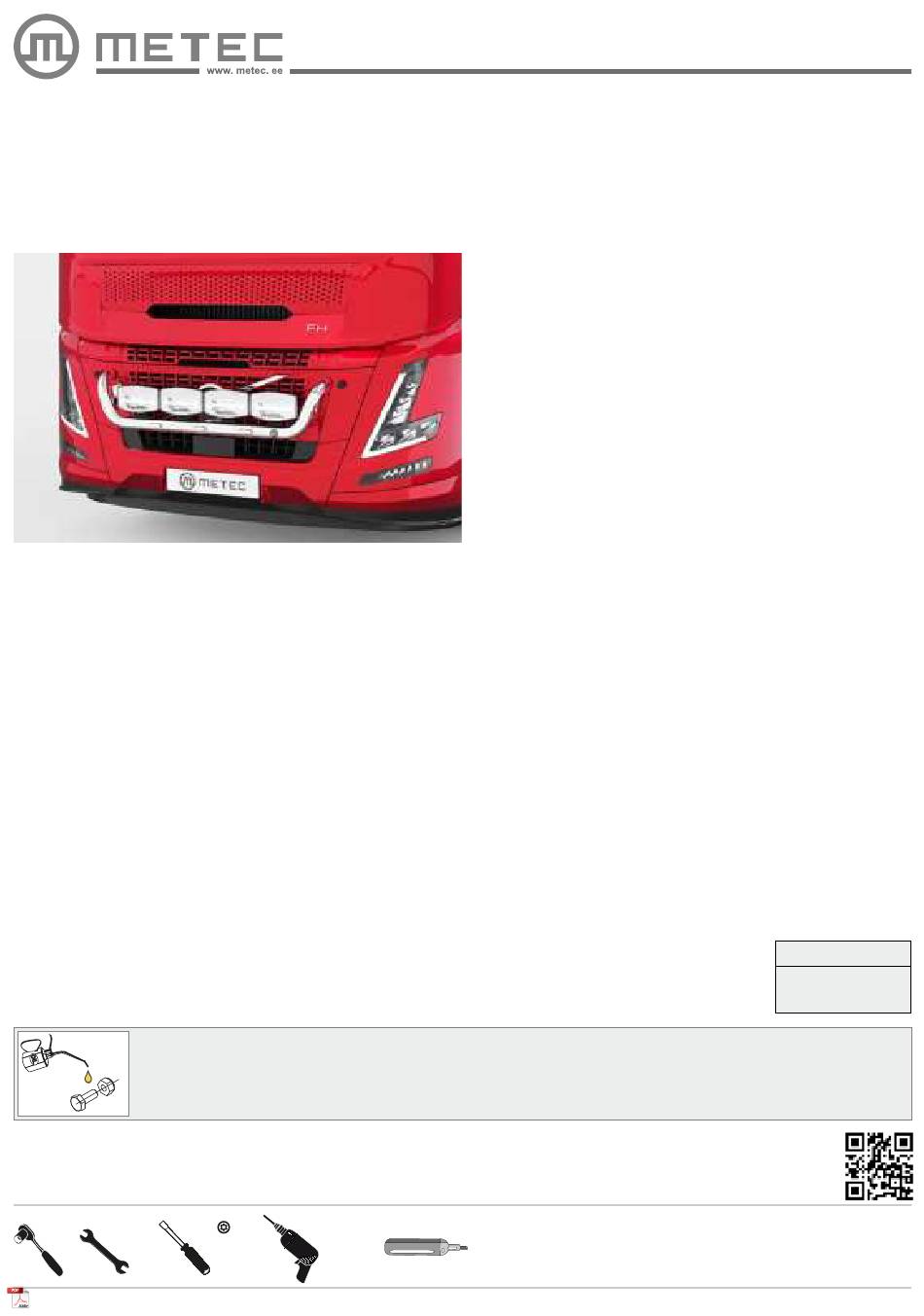

Metec 86872070 Montageanleitung

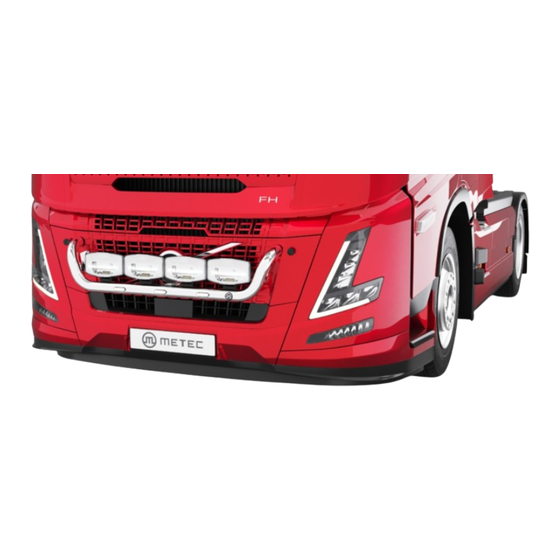

Volvo FH Aero
Art. 86872070, 86872170
Laternakandur ECO | Lamp holder ECO | Scheinwerferbügel ECO
Külmkeevituse vältimiseks kasutada külmkeevitusvastast määret või mootoriõli.
To prevent cold welding, use cold weld grease or engine oil.
Verwenden Sie geeignetes Fett oder Motoröl, um die Kaltverschweißung zu verhindern.
Kaal / Weight / Gewicht: 9,3 kg
Paigaldusaeg ilma elektritöödeta / Time of mounting w/o wiring works / Einbauzeit ohne elektrische arbeit: 90 min
Vajalikud tööriistad / Required Tools / Benötigte Werkzeuge
10
10
13
13
All Rights Reserved by Tarmetec | www.metec.ee
2024-
Ø7
Ø9
T25
T40
Ø13
Paigaldusjuhend | Mounting instructions | Montageanleitung
1. Laternakandur / lamp holder / Scheinwerferbügel
2. Kronstein / bracket / Konsole
3. Kronstein / bracket / Konsole
4. Käsikruvi / thumbscrew / Flügelschraube
5. Polt / bolt / Bolzen
6. Kronstein / bracket / Konsole
7. Kronstein / bracket / Konsole
8. Toru / pipe / Rohr
9. Polditav kronstein / bolt bracket / Bolzenhalterung
10. Laternaalus / lamp fixing bracket / Lampenbefestigung
sklammer
11. U-polt / U-bolt / U-bolzen
12. Kronstein / bracket / Konsole
13. Kronstein / bracket / Konsole
14. Kronstein / bracket / Konsole
15. Kronstein / bracket / Konsole
16. Puks / bushing / Buchse
17. Polt / bolt / Bolzen M6x16 DIN933-A2
18. Polt / bolt / Bolzen M6x30 DIN933-A2
19. Polt / bolt / Bolzen M6x55 DIN931-A2
20. Polt / bolt / Bolzen M8x20 DIN7380-A2
21. Polt / bolt / Bolzen M8x45 DIN933-A2
22. Mutter / nut / Mutter M6 DIN985-A2
23. Mutter / nut / Mutter M8 DIN985-A2
24. Seib / flat washer / Scheibe 6,4x12x1,6
25. Seib / flat washer / Scheibe 8,4x16x1,6
26. Seib / flat washer / Scheibe 8,4x24x2
27. Vedruseib / spring washer / Federnscheibe A6
28. Vedruseib / spring washer / Federnscheibe A8
8687208
1
1
1
2
2
1
1
4
2
4
2
1
1
1
1
1
4
1
2
20
4
6
12
13
22
10
1
18
A2 / A4
M6 - 7 Nm
M8 - 17 Nm
08.08.2024 1/7
