Metec 806975 Montageanleitung

Ford Ranger 12-
Art. 806975

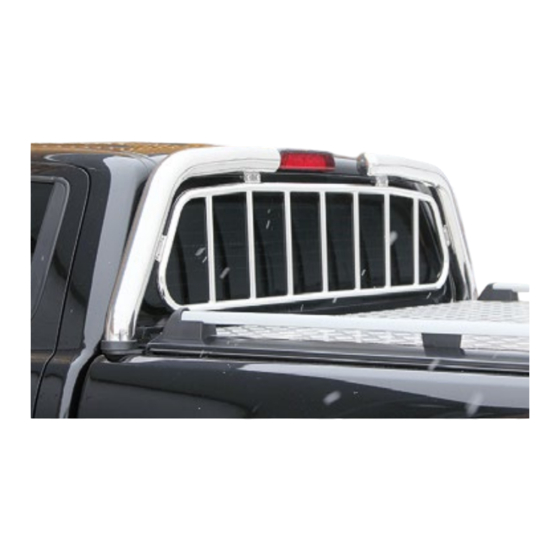

Kastikaared koos võrega | Overrolls with grille | Верхняя дуга пикапа c решеткой | Kistenbügel mit Schutzgitter
1. Võre / grille / решеткa / Schutzgitter
2. Kastikaar / overroll / верхняя дуга / Kistenbühel
3. Kronstein / bracket / kронштейн / Konsole
4. Kronstein / bracket / kронштейн / Konsole
5. Kronstein / bracket / kронштейн / Konsole
6. Kronstein / bracket / kронштейн / Konsole
7. Puks / bushing / букса / Buchse
8. Plastkork / plastic cover / пластиковая
крышка / Kunststo abdeckung
9. Kummiseib / rubber washer / резиновая
шайба / Gummisscheibe
10. Ääretihend / edge protector seal / манжетное
уплотнение / Lippendichtung
11. Polt / bolt / болт / Bolzen M6x20
12. Polt / bolt / болт / Bolzen M6x30
13. Polt / bolt / болт / Bolzen M8x20
14. Polt / bolt / болт / Bolzen M8x25
15. Polt / bolt / болт / Bolzen M8x30
16. Polt / bolt / болт / Bolzen M10x25
17. Mutter / nut / гайка / Mutter M8
18. Seib / washer / шайба / Scheibe 6,4x12x1,6
19. Seib / washer / шайба / Scheibe 6,4x18x1,6
2
14
20
21
7
18
22
11
3
20
17
Kaal / Weight / Macca / Gewicht: 11,9 kg
Paigaldusaeg / Time of mounting / Время установки / Einbauzeit: 60 min
Vajalikud tööriistad / Required Tools / Необходимые инструменты / Benötigte Werkzeuge
13
13
All Rights Reserved by Tarmetec | www.metec.ee
Paigaldusjuhend | Mounting instructions | Инструкция по установке | Montageanleitung
11
5
22
19
19 22
12
15
20 23
20 23 15
5
T30
6
T40
1
2
1
1
1
1
6
2
2
2
6
2
8
20. Seib / washer / шайба / Scheibe 8,4x16x1,6
4
21. Seib / washer / шайба / Scheibe 10,5x20x2
4
22. Vedruseib / spring washer / пружиннaя
4
шайба / Federnscheibe A6
12
2 23. Vedruseib / spring washer / пружиннaя
шайба / Federnscheibe A8
6
20
13
1
10
8
6
4
Ø6
Ø11
17
20
2
M10 - 50Nm
16
9
22.12.2016
28
4
8
4
M6 - 1Nm
M8 - 25Nm
1/5
